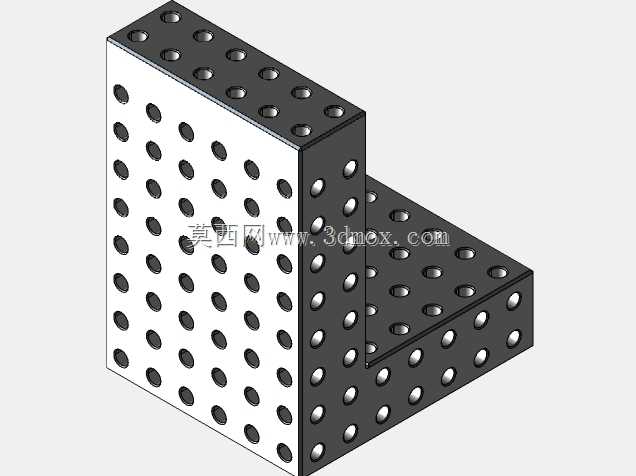

这套直角多孔角板属于机床加工与检测环节中常见的基准类工装,主要承担工件装夹、找正、垫高和侧向支撑任务。它采用两块厚板垂直相交的L形结构,立板与底板形成稳定的90度安装面,能够在铣床、钻床、加工中心、三坐标测量台以及钳工装配台上提供可靠的垂直基准。与单纯平板相比,角板的优势在于可以把零件从工作台面抬升,并利用立面限制工件姿态,使侧面孔、端面槽、异形轮廓和多面加工特征更容易接近刀具或测头。
孔系是该类角板设计的核心。模型中两个外露工作面上均布置了规则阵列孔,孔位按统一间距排布,形成网格化装夹界面。实际使用时,操作者不必每次都在工作台上重新划线、打表或临时垫块,只需根据工件外形选择合适孔位,通过螺栓、压板、定位销或专用夹具将工件固定在角板上。阵列孔带来的直接收益是装夹柔性高:小件可以集中在局部区域固定,长大件可以跨多个孔位压紧,不规则件则能够借助转接板、挡块和压紧臂完成稳定约束。
从结构受力角度看,角板既要承受拧紧螺栓时的局部拉力,也要承受切削过程中传递到板面的弯矩和振动。因此立板与底板的交接区域是刚度控制重点,模型通过整体厚实的直角体形态保证根部连续承载,避免薄壁焊接件容易出现的转角变形。立板高度与底板宽度之间形成相互支撑关系:立面提供定位高度,底板提供接触面积和抗倾覆能力;当工件悬伸或侧向切削力较大时,底板上的孔位还可继续与机床工作台槽位连接,把夹具整体锁定在设备台面上。
设计这类工装时,首先要明确安装边界。底板底面需要与机床工作台或检验平台贴合,底面平面度决定角板放置后的重复精度;立板正面与底面之间的垂直度则直接影响工件找正结果。若角板用于粗加工,孔位强度、板厚和压紧空间应优先考虑;若用于精加工或测量,则需要关注表面粗糙度、孔位一致性以及长期使用后的变形控制。阵列孔的间距不能只按美观排列,而应结合常用螺栓规格、压板宽度、工件最小压紧边距和刀具避让空间综合确定。
在实际生产线中,这类角板常出现在多品种、小批量加工场景。比如箱体类零件需要加工侧面法兰孔时,可先以已加工底面贴靠角板立面,再用压板穿过孔系固定;长条形导轨件需要钻端面孔时,可将工件竖立夹持,使刀具沿竖直方向进给,避免复杂角度调整;检测工位上,角板也可作为模拟垂直基准,配合百分表或高度尺检查零件垂直度、孔轴线位置和端面平齐度。
三维建模时应重点还原两块板的正交关系、阵列孔的行列间距、孔口倒角以及实体边缘厚度。孔特征不宜只做外观贴图,因为后续工程应用中需要依据孔位判断螺栓穿过路径、压板干涉范围和工件贴合区域。装配建模时可把角板底面作为基准面,立板内侧或外侧作为第二基准面,再围绕孔系建立夹具元件。这样在虚拟装夹阶段就能检查扳手空间、刀具接近方向以及工件与立板之间是否存在干涉。
外形上,该角板没有复杂曲面,功能语言非常直接:大面积带孔立面用于安装和定位,延伸底板用于稳定承托,规整孔阵用于快速变换固定点。它的价值不在于单件加工某个特定零件,而在于作为可重复使用的平台化工装,减少专用夹具数量,缩短换装准备时间,并让机床工作台面上的装夹过程更标准化。对于结构设计人员来说,理解孔阵间距、垂直基准、压紧点布置和安装边界之间的关系,比单纯复制外形更重要;只有把这些工程约束纳入模型,后续出图、加工和现场使用才能保持一致。
