九乘九矩阵镂空多孔立方教学练习件

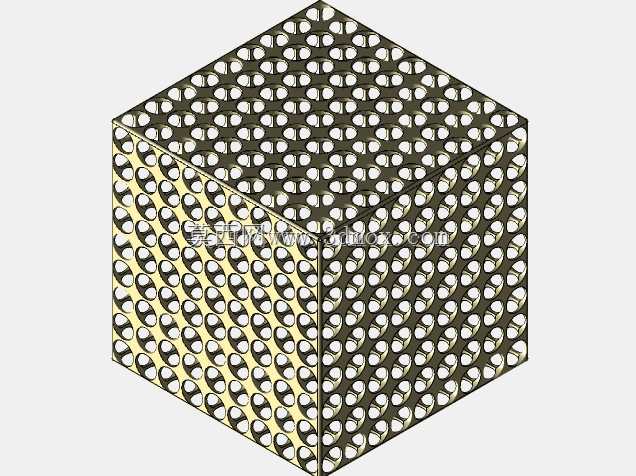

　　这个多孔立方结构件更接近机床加工教学与三维建模训练中的典型练习对象，整体外形为规则立方体，三个可见外表面均采用九乘九矩阵布置的圆形通孔。孔位在每个面上按等间距排列，孔轴方向分别垂直于对应外表面，三组孔系在实体内部相互贯通，最终形成类似奶酪块的密集镂空效果。它不是面向某台设备直接装配的承载零件，而是用于表达阵列特征、孔系贯通、实体切除、壁厚控制和空间干涉关系的几何模型，在数控编程、工艺规划、CAM刀路验证以及建模软件教学中都有较强的演示价值。

　　从结构设计思路看，模型先建立标准立方坯体，再以单面孔特征作为基础单元，通过线性阵列在一个平面上生成九行九列孔组，随后在相邻两个正交面上重复相同的孔系布置。由于三组孔的轴线在立方体内部交叉，建模时不能只关注外表面孔口是否整齐，还需要检查内部相交区域是否形成连续、无残留碎面的空腔。孔间距、孔径与外轮廓尺寸之间需要保持协调：孔距过小会使孔间筋条过薄，加工或打印时容易产生振纹、变形甚至断裂；孔径过小则镂空效果不明显，内部交叉孔的清理和观察也不方便。较合理的做法是让孔间保留均匀壁厚，使外表面呈现规则网格，同时立方体棱边仍保留足够实体边界，避免整体刚度完全丧失。

　　在实际应用场景中，这类零件常被用作初学者理解参数化建模的载体。设计者可以把立方体边长、孔径、孔数、边距和孔间距设置为可调参数，后续只需修改少量数值，就能衍生出七乘七、十乘十或不同孔径比例的系列件。对于机床加工训练而言，它能够集中体现钻孔、铣削、面加工和多面装夹的基本问题。若以金属块料加工，需要先完成六面基准，保证相邻面垂直度；再按面分别建立坐标系，逐面完成孔加工。由于孔数多、排列密，工艺上应避免一次性采用激进进给，尤其在薄壁交叉区域，刀具周期性切入切出会造成刚性冲击，容易让孔口产生毛刺或让刀。

　　若采用三维打印或快速成型方式制作，该结构又可用于检验悬垂、支撑、材料填充和镂空清粉效果。三个方向的贯通孔有利于内腔粉末或树脂排出，但孔径与孔道交叉处需要兼顾成型最小特征。孔壁过薄时，打印件在后处理过程中容易受压损坏；孔壁过厚则模型质量增加，镂空特征的视觉效果减弱。对于教学演示件来说，外形边界通常保持简单立方体，不需要额外凸台、倒角或安装耳，因为核心目标是让观察者直接看到矩阵孔在三维空间中的分布规律。

　　安装边界方面，该件没有预设螺栓孔、定位销或配合轴颈，使用时多以立方体底面平放于工作台、夹具或展示托板上。若要纳入机床夹具，应优先夹持未被孔系过度削弱的外侧实体边带，或者利用底面与侧面作为定位基准。由于三个表面均有密集开孔，夹持点不能压在孔口薄弱位置，否则会造成局部应力集中。若需要把它作为工艺测试件，可以在坯体外部预留工艺边，在所有孔加工完成后再去除；若作为展示模型，则可保持棱边完整，让规则孔阵与封闭外轮廓形成鲜明对比。

　　结构校核的重点不在复杂载荷，而在最小筋宽和内部交叉区域的连续性。每个孔与相邻孔之间形成条状实体网格，三组孔相交后，内部材料被大量切除，剩余材料呈空间网状分布。设计时应保证任意相邻孔之间的最小壁厚一致，棱边处不要出现孔中心过于靠近外边界的情况。若边距不足，立方体外侧会形成薄弱开口，搬运或装夹时容易崩边；若边距过大，表面有效孔列减少，矩阵特征又不够完整。九乘九的布置恰好兼顾了视觉密度与建模可控性，既能展示大规模阵列，又不会因特征数量过多而使特征树管理混乱。

　　从工程表达角度看，该模型适合用来训练草图约束、特征复用、对称建模和孔表统计。单个面上的八十一个孔不需要逐个绘制，可通过基准面、驱动尺寸和阵列方向完成控制；相邻面之间则依赖正交基准保持孔位一致。建模完成后，剖切观察可以清楚显示三组正交孔道的交汇关系，这对理解机械结构中多孔板、散热块、过滤体、夹具垫板和轻量化支撑块的设计逻辑也有参考意义。虽然该件本身造型简单，但它把规则阵列、材料切除、薄壁保留、多面加工和空间贯通这些基础工程问题集中在一个立方体上，适合作为结构设计入门和加工工艺验证的几何对象。
