卫生纸层压生产加工机械设备三维设计

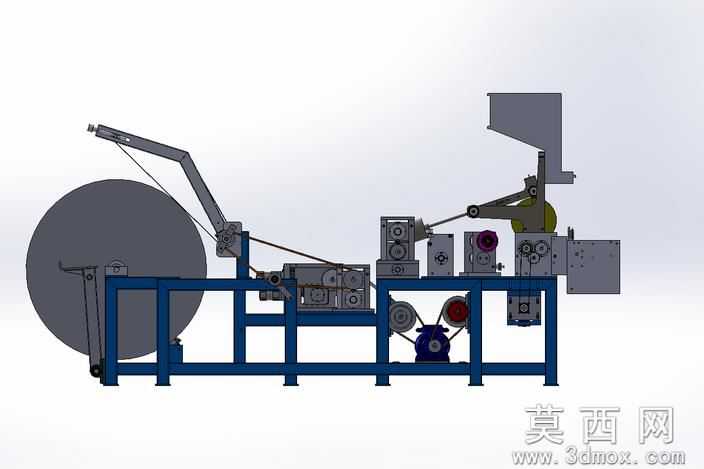

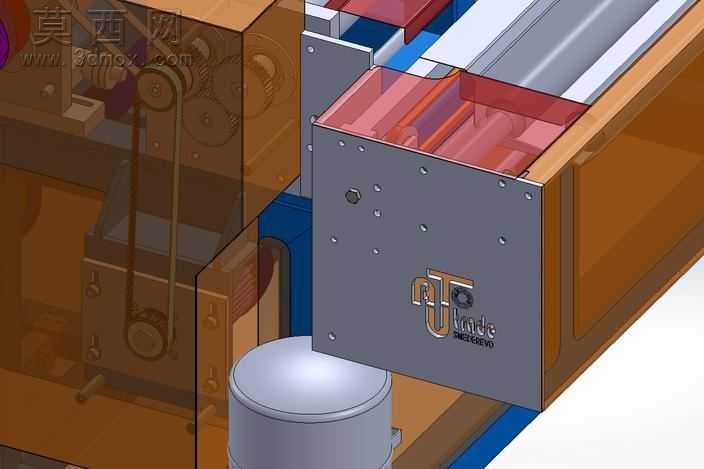

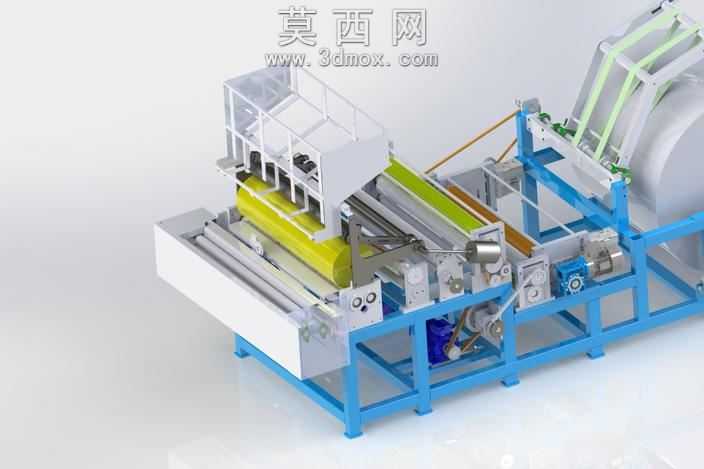

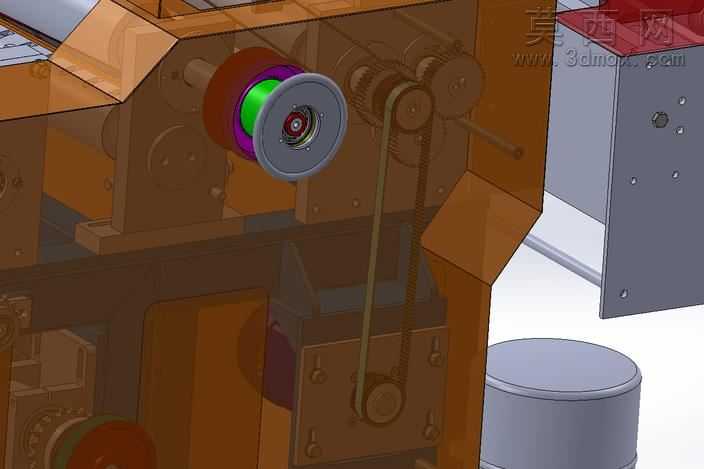

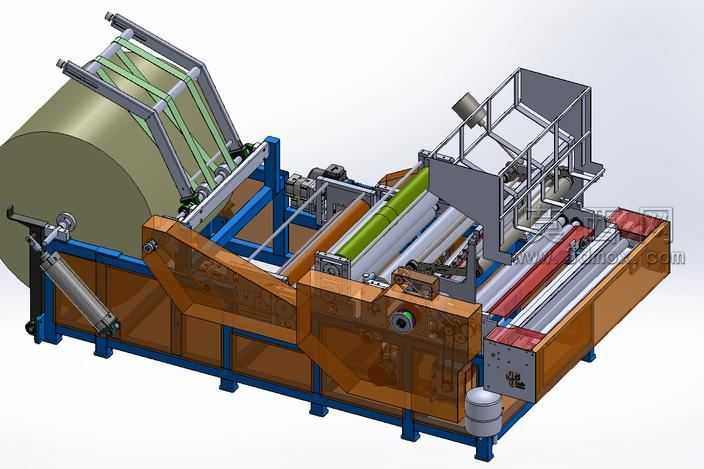

本作品为卫生纸层压加工专用生产设备的三维建模设计，整体采用模块化设计思路完成全结构搭建，在三维建模过程中严格遵循纸品加工设备的实际生产尺寸比例，对设备的各个功能模块进行了精细化的结构还原。设备主体机架采用蓝色方通型材焊接框架结构建模，建模时对型材的拼接位置、安装孔位、支撑加强筋结构都做了精准的特征绘制，保证机架结构的强度表现符合实际生产的承重需求，渲染阶段为机架赋予了哑光金属喷塑材质，还原工业设备机架的真实质感。设备核心加工区域包含放卷导料机构、层压辊组、传动系统、出料导向结构几个核心部分，其中层压辊组分别做了不同表面材质的区分，黄色辊体赋予了防滑橡胶包覆材质，金属辊体赋予了抛光不锈钢材质，建模时还原了辊体的轴承安装位、轴端传动连接结构，清晰呈现辊组的压合传动逻辑。放卷导料部分的倾斜导向架采用绿色轻质板材与金属支架结合的结构设计，建模时还原了导辊的排布位置、张紧调节结构，能够直观展示卫生纸原纸从放卷到进入层压工位的走料路径。设备的传动系统部分对驱动电机、传动皮带、齿轮组、链轮链条结构都做了细致的建模还原，各个传动部件的装配位置精准，能够清晰呈现设备的动力传递路径，渲染时为不同传动部件赋予了对应的材质，比如电机的铸铁外壳材质、皮带的橡胶材质、齿轮的金属淬火材质，提升了模型的真实感。设备一侧的白色防护箱体结构，建模时还原了箱体的拼接结构、观察窗位置、操作检修门的开合结构，既满足设备的安全防护设计需求，也兼顾了日常维护的操作便利性。整体模型在渲染阶段采用了均匀的工业场景光照，清晰展现各个部件的结构细节与材质差异，完整呈现了卫生纸层压设备从原纸放卷、多层压合到成品出料的全流程结构布局，所有部件的装配关系符合机械设计规范，能够直观展现该类纸品加工设备的设计逻辑与结构组成，可用于设备结构展示、生产方案演示等相关场景。
