偏心压力机冲床模结构三维设计

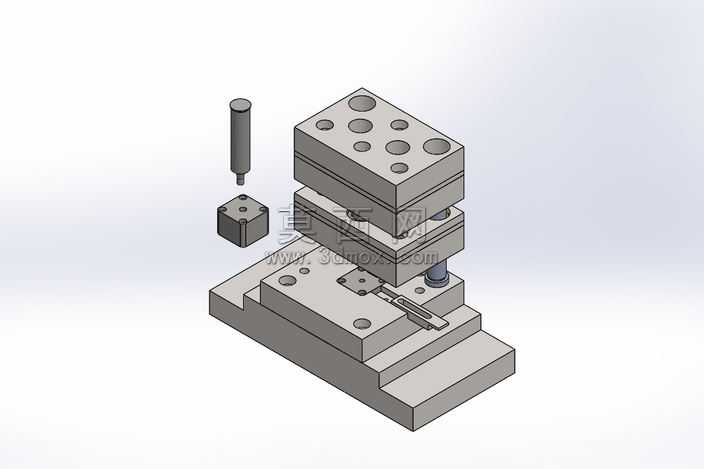

本模型为偏心压力机配套冲床模的完整三维结构设计，建模过程中严格遵循冲压模具的实际装配逻辑，采用自底向上的建模方式依次完成各个零部件的特征构建，再按照实际装配约束完成整体组装，完整还原了偏心冲床模的真实工作状态。模型整体采用分层式模架结构，从下到上依次为下模座、下模垫板、凹模固定板、卸料结构、凸模固定板、上模垫板、上模座，同时配套设计了独立的导柱导套定位结构、偏心驱动连接柱以及工位定位组件，所有零部件的尺寸比例均参考实际20毫米直径冲压工序的参数进行设定，保证结构的合理性与可参考性。材质渲染方面，针对不同零部件的实际用材赋予了对应的材质属性，模座类零件采用灰铸铁材质表现，呈现哑光深灰的金属质感，凸模、凹模等工作零件采用合金工具钢材质，表面做精磨质感处理，导柱导套等运动配合零件赋予轴承钢的亮面金属质感，卸料弹性元件则采用聚氨酯材质的半哑光弹性体表现，整体渲染效果层次分明，能够清晰区分不同功能的零部件。结构设计上，该冲模适配偏心压力机的驱动特性，上模通过模柄与压力机滑块连接，依靠偏心机构带动上模完成上下往复冲压行程，下模固定在压力机工作台面，设置了条料送进的导向滑槽与定位挡块，能够保证送料步距的准确性，卸料装置采用弹性卸料结构，可在冲压完成后将箍在凸模上的条料顺利卸下，避免带料问题影响连续冲压作业。设计过程中充分考虑了模具的装配工艺性，所有连接螺钉、定位销的位置都预留了合理的安装空间，模座上开设的减轻孔既能够降低模具整体重量，又不会影响模座的结构强度，各个模板之间的定位依靠销钉完成，连接依靠内六角螺钉紧固，完全符合冲压模具的实际设计规范，可作为偏心压力机配套冲压模具设计的参考案例，帮助设计者理解中小型冲裁模的整体结构布局、零部件配合关系以及装配逻辑。
