CA6140车床卡片卡槽臂套夹持构件

　　这套卡片卡槽臂套构件，是CA6140普通卧式车床进给与挂轮区域里，用来承托、限位卡片牌组的小型夹持辅件，在车间日常操作场景里，它并不属于主切削传动链的核心受力件，却承担着把操作提示卡、工序流程牌或者小型标识牌固定在操作者手臂旁、随操作姿态同步移动的实用功能，解决了普通车床操作时工人双手频繁操作进给手轮、切换主轴转速，腾不出手翻看工序卡、工艺参数牌的痛点。

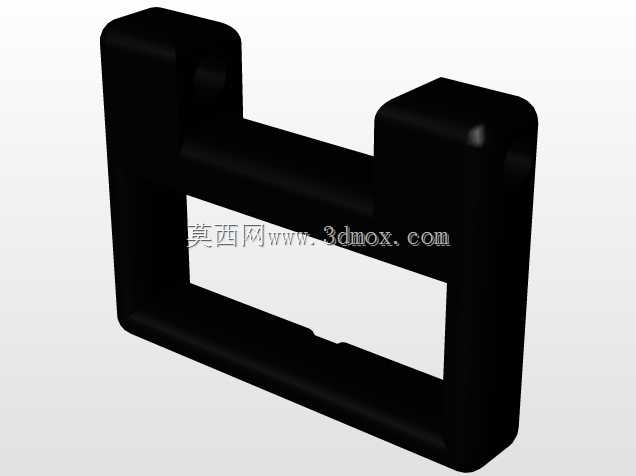

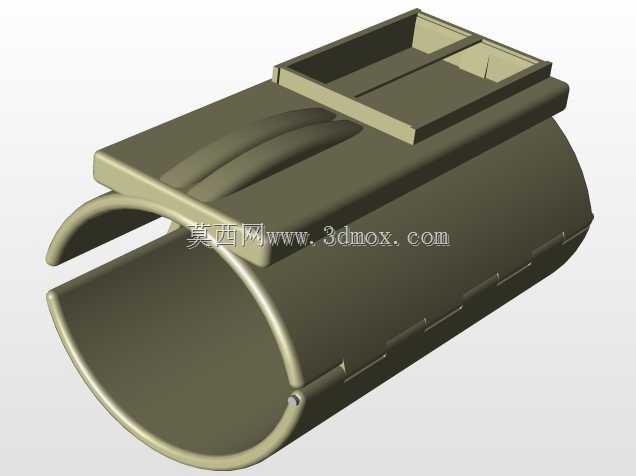

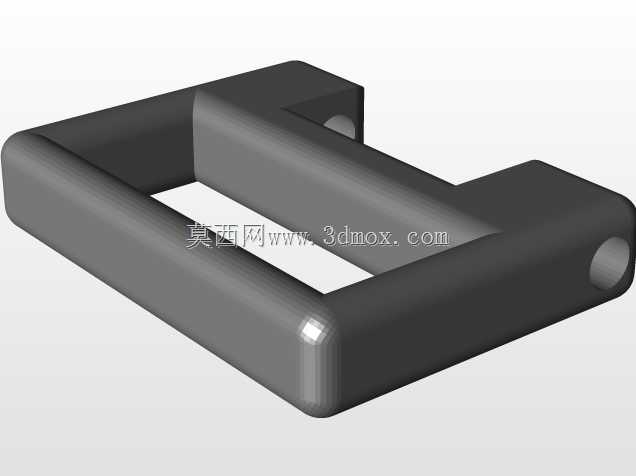

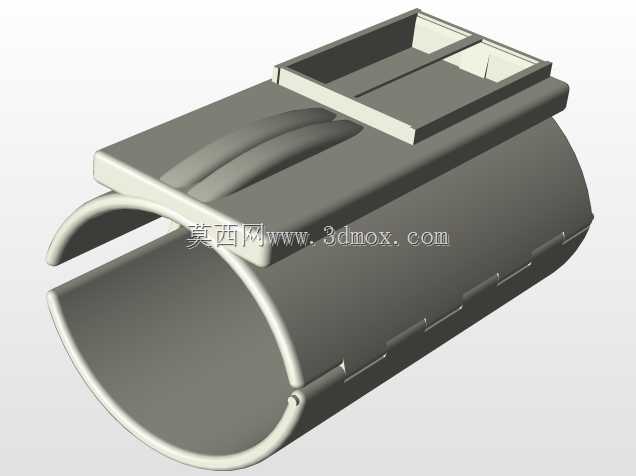

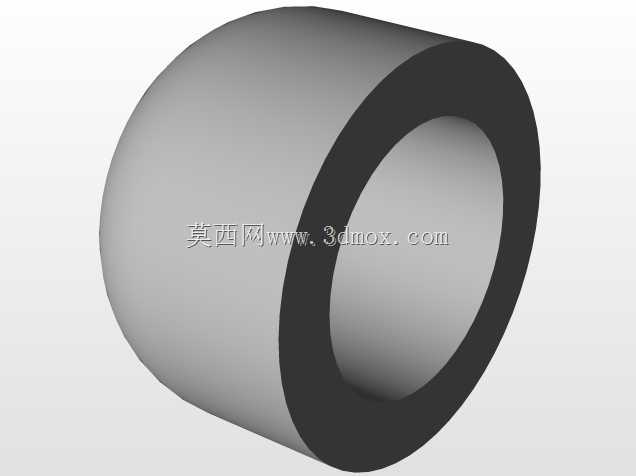

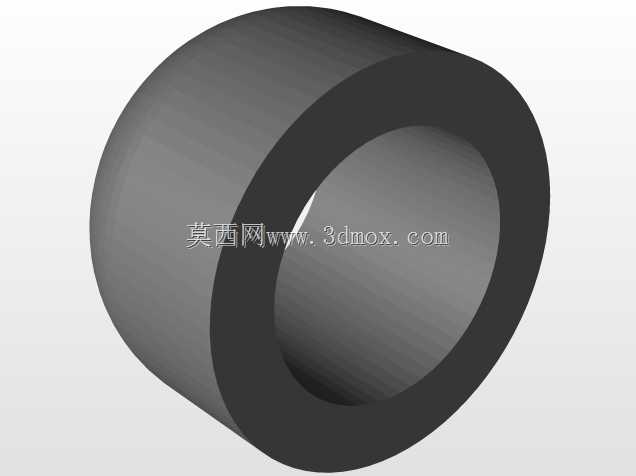

　　从实际装配边界来看，构件下半部分是开口式半圆弧抱箍结构，圆弧内径完全匹配成年操作者前臂的佩戴尺寸，开口处预留了弹性形变余量，不需要额外紧固件就能直接卡套在工装袖套或者工作服前臂外侧，抱箍内壁做了微凸的防滑棱，沿着圆弧周向均匀分布，当手臂摆动、操作手轮的时候，套体不会顺着前臂滑移旋转，也不会因为长时间佩戴硌压手臂。抱箍侧壁上预留的细小定位孔，是用来穿入限位销或者绑带的，当需要把臂套固定在机床防护栏、刀架旁的支架上作为固定式卡片座使用时，可以直接通过这个孔位穿入固定件，切换佩戴模式和固定模式两种使用状态，不需要额外加工转接件。

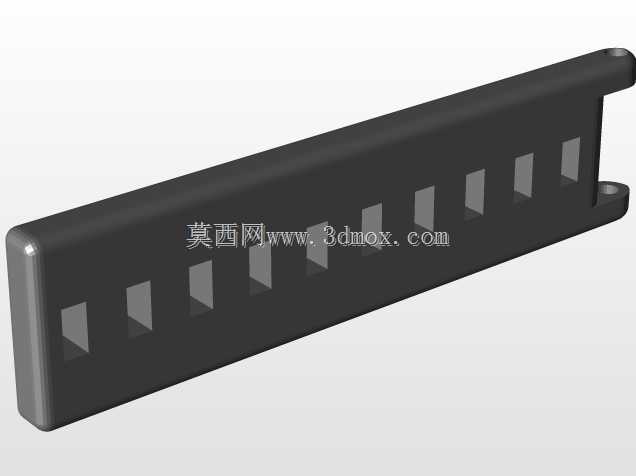

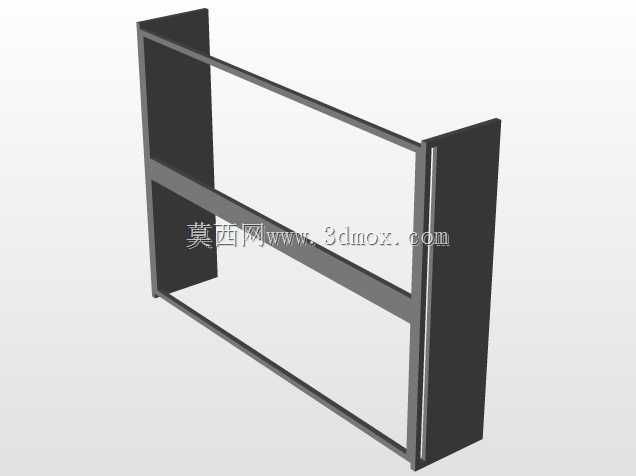

　　构件上半部分是顶部开放式的矩形卡槽腔体，卡槽的内腔宽度按照标准硬质工序卡片的厚度做了适配，腔体内侧两边做了向内的翻边挡沿，卡片从卡槽上方滑入之后，挡沿会压住卡片的两侧边缘，即使手臂快速移动、轻微晃动，卡片也不会从槽内滑出掉落。卡槽底部和下方抱箍外壁之间做了两道弧形加强筋，顺着抱箍的圆柱曲面过渡，既把上方卡槽的载荷均匀传递到整个抱箍环体上，也避免了卡槽和抱箍连接位置出现应力集中，在频繁插拔卡片、长期佩戴受力的情况下，连接根部不会出现断裂。

　　设计过程中首先敲定的是下半抱箍的开合角度，开口跨度略小于半圆弧的直径，利用工程塑料本身的弹性形变，掰开开口就能套入前臂，松开之后抱箍的回弹力会自动贴紧手臂外侧，不需要额外的锁扣结构，减少了零件数量，也避免了金属锁扣勾挂工作服、刮碰机床手柄的隐患。上方卡槽的深度经过实际操作验证，卡片插入之后露出的高度刚好在操作者视线余光范围内，低头扫一眼就能看清卡片上的进给量、主轴转速参数，不需要抬手举牌，也不会因为卡槽过高遮挡视线，影响观察刀架切削状态。卡槽的顶面边缘全部做了圆角倒钝，没有尖锐棱角，工人快速操作时即使手臂碰到机床手柄、卡盘边缘，也不会被臂套的棱角划伤。

　　从安装适配的角度考量，整个构件没有复杂的装配关系，一体成型即可完成制作，不需要后续拼接组装，外形的所有曲面都做了顺滑过渡，拔模斜度统一，既可以采用3D打印快速单件制作，适配车间临时定制的需求，也可以开模采用注塑工艺批量生产，作为车床操作的配套辅件配发。抱箍的外圆柱面上预留的多道浅凹槽，一方面是增加外壁和手套接触时的摩擦力，调整臂套位置的时候不会打滑，另一方面也可以作为标识刻印的位置，标注工位编号、适配机型字样。

　　在车床实际加工场景里，这类小辅件往往容易被忽略，但它直接贴合操作工人的使用习惯：操作者在更换加工工件、切换切削参数的时候，不需要把工艺卡片放在机床溜板箱上，避免切削液飞溅打湿纸片、铁屑刮花纸面，卡片随手臂同步移动，走到机床尾座位置操作、回到主轴位置装夹工件的时候，工艺信息始终在视线可及的位置。构件的整体壁厚控制在均匀区间，卡槽侧壁厚度保证卡片插拔时不会发生形变，抱箍位置的壁厚兼顾弹性和结构强度，既不会因为壁太厚导致抱箍掰不开、佩戴卡手，也不会因为壁太薄导致使用几次之后就出现塑性变形，无法抱紧手臂。半开口的抱箍结构同时适配不同粗细的前臂，在一定尺寸范围内都可以稳定贴合，不需要针对不同操作者单独调整尺寸，互换性很强。
