卡片卡臂夹持套结构设计

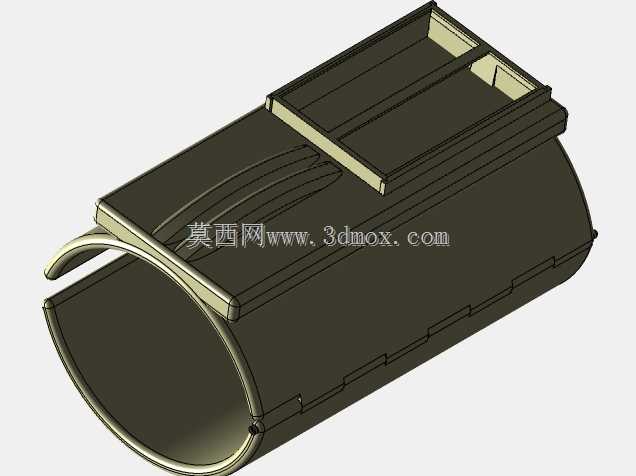

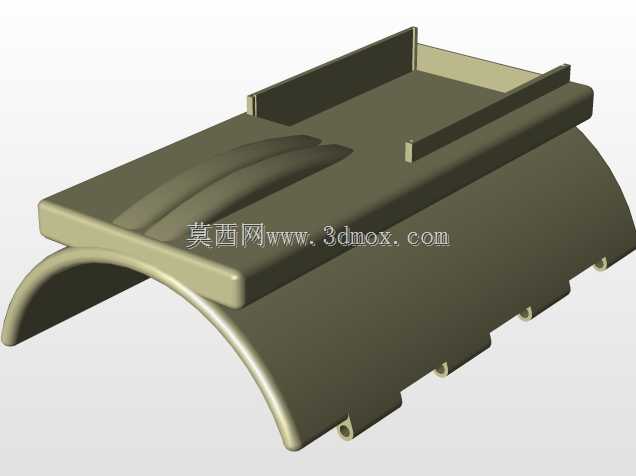

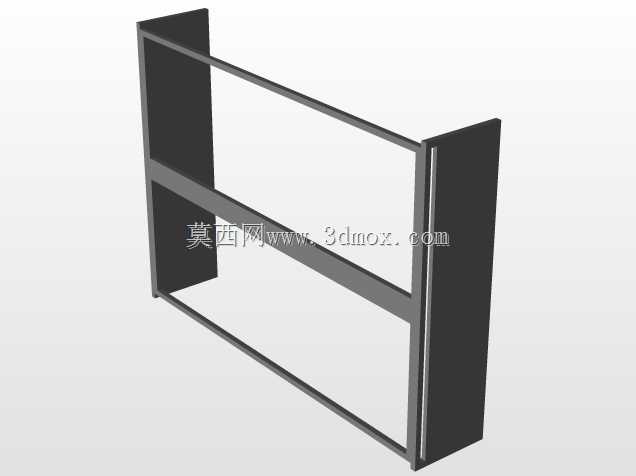

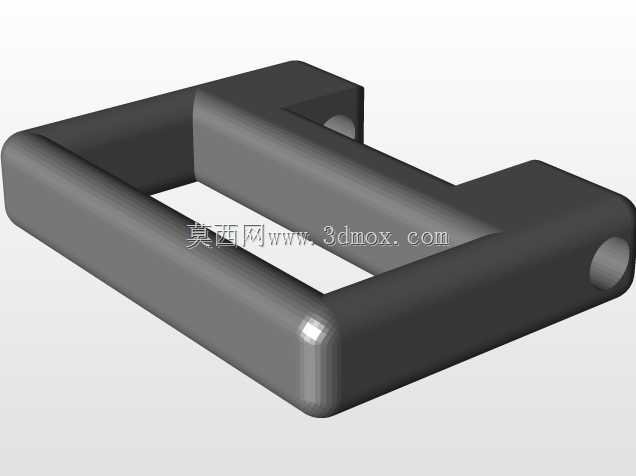

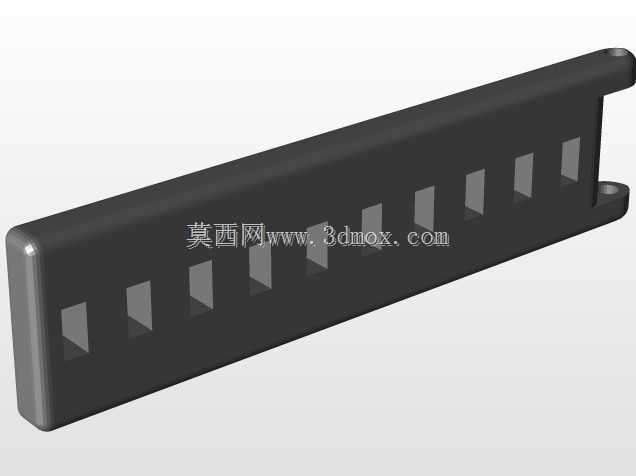

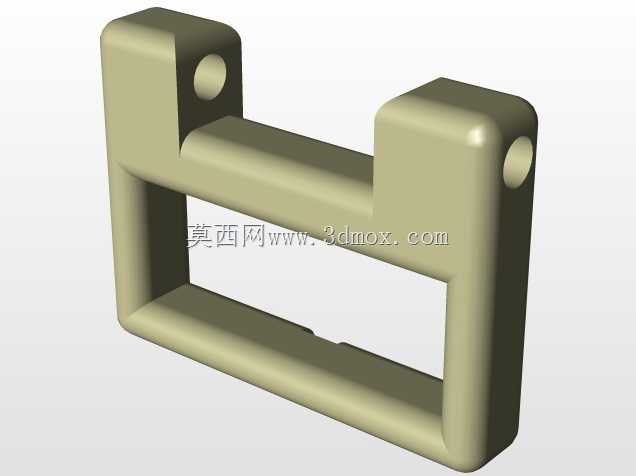

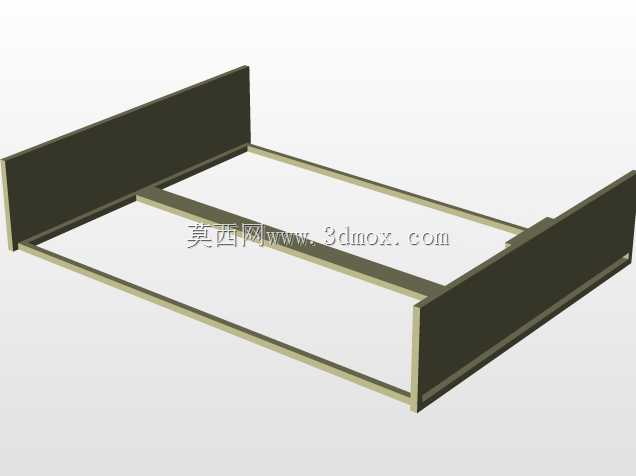

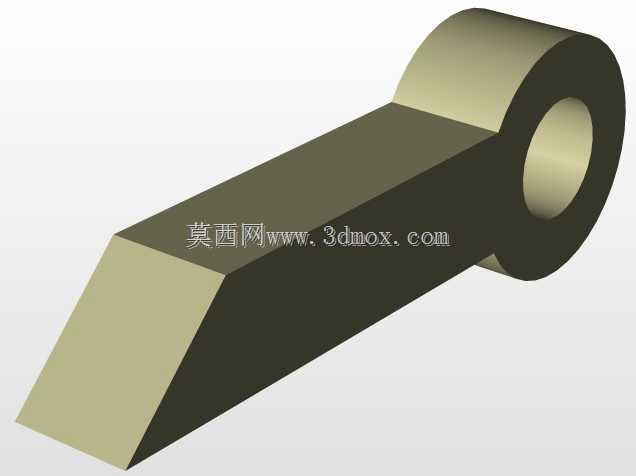

　　该夹持套结构主要面向机床操作面板、工位指示牌、工艺卡片、小型标识板的快速固定场景，常见于普通车床、铣床、钻床等设备的操作区域，也可移植到装配工作台、检测工位、自动化线边支架上使用。结构主体采用半开式圆筒抱合形态，圆筒一侧保留连续弧形壁面，另一侧设置开口，依靠材料自身弹性或外加紧固件产生抱紧力，能够套在圆管、立柱、手柄杆或机床伸出轴上，完成上部卡片承载座的定位。上部承载区由两道平行立边和中间分隔筋组成，形成两个相邻的浅槽，卡片可沿槽口方向插入，立边限制卡片左右窜动，底部承托边承担卡片重量，分隔筋避免两张卡片相互贴合，取放时只需沿槽向抽拉，不需要额外工具。

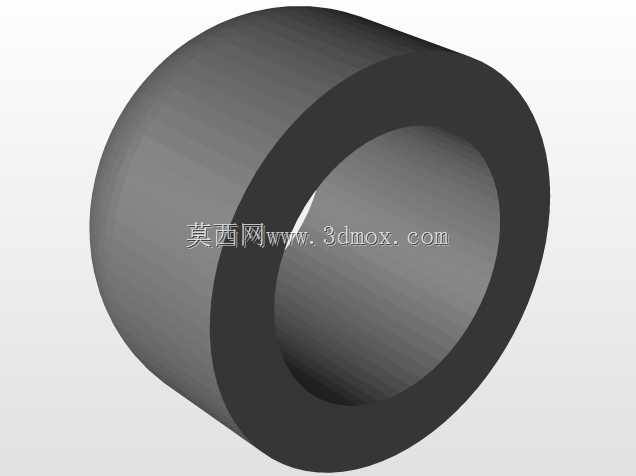

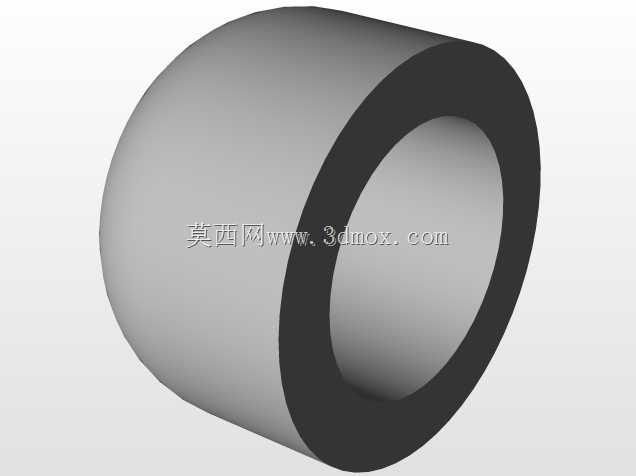

　　从实际装配边界看，圆筒内径决定可适配的杆径范围，开口宽度小于圆筒内径，装配时将开口对准杆件压入，筒壁产生微量张开变形后回弹抱紧；筒壁外侧预留的小孔可装入紧定螺钉，在振动较大的机床工位上进一步锁止，防止套体绕杆件转动或沿轴向滑移。上部卡槽的宽度、深度与立边高度按照常见硬质工艺卡片、薄金属标识牌的厚度区间设计，槽底与圆筒外圆之间通过加厚过渡区连接，避免卡片受力时在根部产生应力集中。圆筒外圆分布的多道环形浅筋一方面增加筒壁刚性，减少抱紧时的整体变形，另一方面在外观上形成分段定位标识，方便调整套体在杆件上的轴向位置。

　　设计过程中优先考虑装拆效率与工位适应性。传统卡片固定多采用磁吸、扎带或螺栓压板，磁吸在铸铁护罩上可用但在非磁性杆件上失效，扎带拆卸后需重新绑扎，螺栓压板则需要预留安装平面。该套体以圆筒抱合为基础，不依赖被连接件表面材质，也不需要在杆件上钻孔攻丝，调整位置时松开紧定螺钉即可滑动换位，适合多品种小批量机加工车间频繁变更工艺卡片的使用习惯。上部卡槽与下部抱筒采用一体化构型，若采用钣金折弯工艺，可由薄板卷圆后焊接卡槽立边，模具投入低；若采用注塑或3D打印成型，可将过渡圆角、加强筋、螺钉孔柱一体做出，后期装配工序少。

　　受力路径上，卡片插入后受到的侧向触碰力先传递给两侧立边，再经立边与筒壁的连接区传到圆筒，最终由圆筒与杆件之间的抱紧摩擦力平衡；卡槽端部设置的小幅外翻边可在卡片插入时起导向作用，避免薄卡片边缘顶撞立边端面。圆筒开口两端的圆弧翻边既提高开口处的抗变形能力，也防止压入杆件时划伤杆件表面。针对机床现场切削液、油污较多的环境，结构表面无深凹槽和积屑死角，环形筋之间的平缓曲面便于擦拭，卡片槽底部留有间隙，少量油污可从间隙排出，不会在槽内积存导致卡片粘贴难以取出。

　　建模时需重点控制圆筒内径与目标杆径的配合公差、开口处的弹性变形量、卡槽内宽与卡片厚度的间隙，以及紧定螺钉孔与筒壁的距离。若用于频繁转动卡片朝向的工位，可适当减小抱紧力，依靠紧定螺钉在调整后锁止；若用于长期固定不调整的工位，则可增大筒壁包覆角度，提高摩擦力储备。整体结构没有复杂曲面和高精度配合面，加工成型难度低，适配杆件直径变化时只需调整圆筒内径参数，上部卡槽结构可保持不变，便于形成不同规格的系列化夹持附件。
