桌面耳机线缆收纳绕线盘结构设计

　　日常工位上最容易出现的杂乱场景，往往不是大型工装夹具排布失当，而是耳机线、充电线、短数据传输线这类细径柔性线缆随意堆放在台面边缘。线缆被键盘脚轮反复碾压、被水杯底压住、拖拽时连带扯落转接插头的情况在装配检验台、设计工位、维修操作台都十分常见。这款绕线收纳件的结构出发点，就是把长度1米至1.5米的细径耳机线规整约束在圆盘型腔体内，不需要额外扎带，也不用在台面上打孔固定。

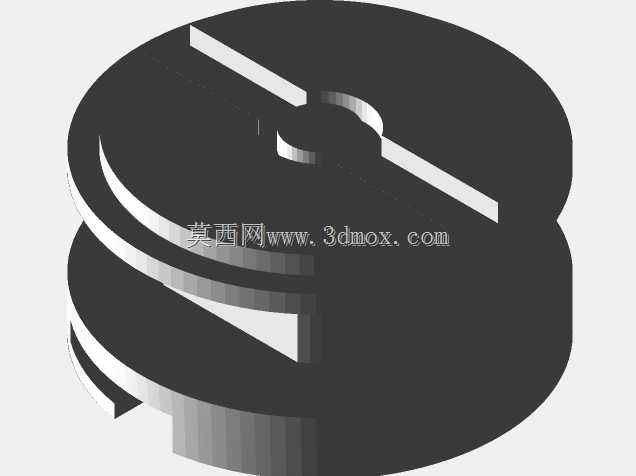

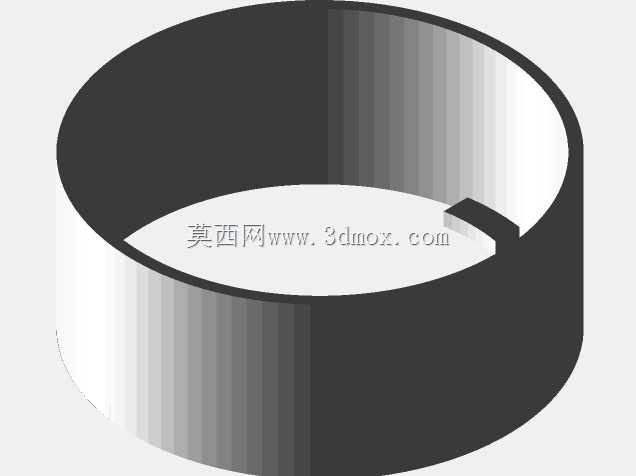

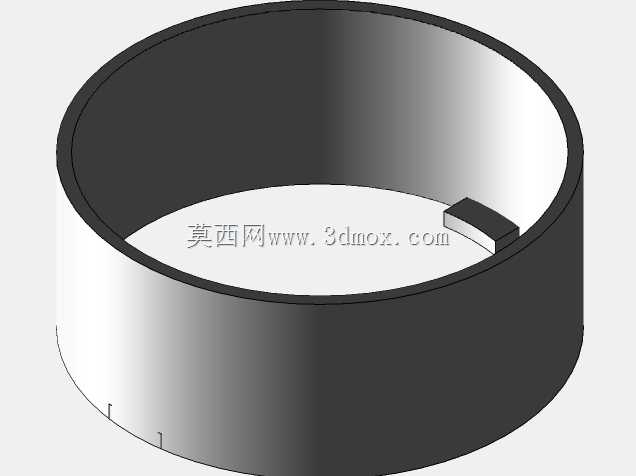

　　从结构分层来看，零件整体采用同轴圆盘堆叠构型，下半部分是带环形挡边的储线槽基座，基座外缘向上延伸出一圈限位壁，和中部下沉的环形槽共同围成线缆缠绕空间。槽底做了平缓的圆弧过渡，没有尖锐内角，细线缆在盘绕过程中不会被硬棱顶出死折，对耳机线内部多股细铜丝的弯折寿命比较友好。基座最下端的外沿伸出两个对称的卡扣凸耳，凸耳朝向外侧开口，既可以卡在工作台边缘的预留挂条上，也能嵌入桌面理线板的对应卡槽，平放时凸耳还充当防滑支脚，让盘体不会被线缆拖拽带着转动。

　　上半部分的端盖和基座同轴配合，端盖顶面开了一道贯通径向的出线槽，槽宽控制在3毫米左右，刚好允许耳机线的线身穿过，同时阻挡直径更大的音频插头整体滑回槽内。端盖中心位置设置了一个凸起的圆柱定位轴，轴径和基座中心的定位孔间隙配合，装配后上下盘体可以保持同轴度，盘绕线缆时端盖不会出现径向偏移。顶面的出线槽两端做了圆角扩口，线缆从槽口拉出时，弯折位置是圆弧接触面，长期反复拉扯也不容易把线皮磨白。

　　实际使用时，先把耳机线的中段卡在中心定位轴旁的预留卡位，再顺着环形储线槽顺时针盘绕剩余线长，两个3.5毫米音频插头分别留在端盖出线槽的外侧，需要使用耳机时直接拉出两端插头到合适长度，多余线身始终收纳在上下挡边围成的槽内；收纳完成后把两端插头轻轻卡入盘体底部凸耳旁的侧卡位，整条线缆就完全被约束在盘体轮廓内，扔在工具包或者抽屉里也不会和其他线材缠绕打结。

　　安装边界方面，盘体整体外径控制在80毫米量级，总堆叠高度不到30毫米，占用台面面积和普通大号杯垫相当，不会挤占键盘、鼠标的操作空间。如果采用壁挂安装方式，底部两个卡扣凸耳的中心间距按照标准理线挂条的槽距设计，卡入后不需要额外紧固件，徒手就能取下取放线材；平放使用时，底部三个均布的微小接触垫让盘底和台面之间留出0.5毫米左右的间隙，台面上少量冷凝水或者切削液溅到也不会直接贴附在零件底面，擦拭清理很方便。

　　结构设计过程中特意没有设置复杂的自动回弹卷簧结构，一方面细耳机线的线径细、内部导线娇弱，卷簧的恒定回拉力很容易让线缆在槽内自行打结，长期回弹拉力还会加速线芯金属疲劳；另一方面无卷簧的纯塑料盘体零件数量只有1件，开模后不需要装配扭簧、锁扣等小零件，生产装配成本更低，日常使用也不存在弹簧失效、卡扣断裂的维修问题。盘体所有壁厚保持均匀，基本在2毫米左右，转角位置全部做了拔模斜度和圆角过渡，不管是采用注塑批量生产，还是用FDM三维打印做小批量工位定制，都能顺利成型，不需要额外添加支撑结构。

　　在维修台、检测工位这类场景下，这类绕线盘还可以兼容收纳直径相近的血氧仪连接线、小型传感器信号线，只要线径在2毫米到4毫米区间、两端接头尺寸不超过出线槽挡边高度，都能沿用这套盘绕逻辑。盘体侧面没有多余凸起，多个同款绕线盘并排摆放在工位物料架上时可以互相贴合，不会互相勾挂，批量整理多根测试线缆的时候，能大幅减少找线、解线的辅助时间。
