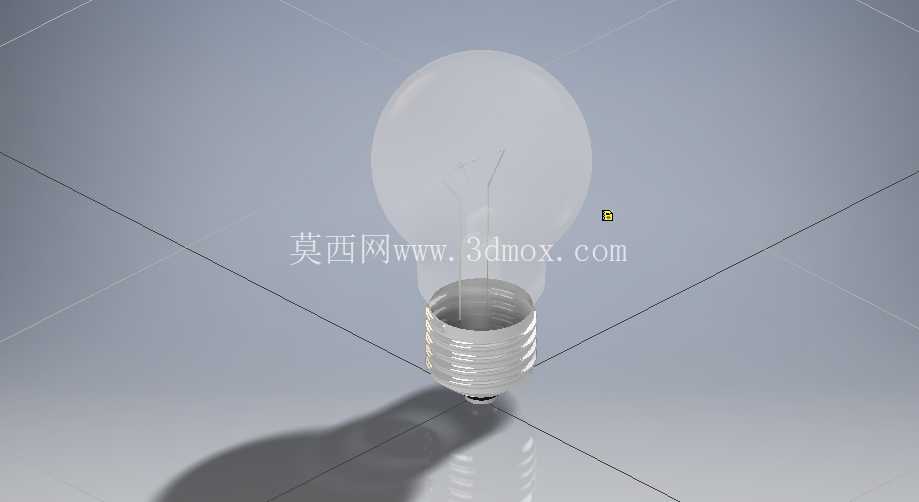

螺口白炽灯泡结构三维数模

　　日常照明场景中最常见的螺口白炽灯，其结构设计经过上百年的迭代已经形成高度标准化的尺寸体系，建模过程中需要严格匹配通用螺口的安装边界，确保灯头部分可以和标准E型螺口灯座实现无干涉旋合。从实际应用场景来看，这类白炽灯泡除了常规民用照明场景，还会在设备状态指示、局部作业照明、老式配电盘信号指示等工业场景中使用，不同场景下对灯泡的玻璃泡壳尺寸、灯丝支撑结构、灯头铆接强度都有差异化要求。

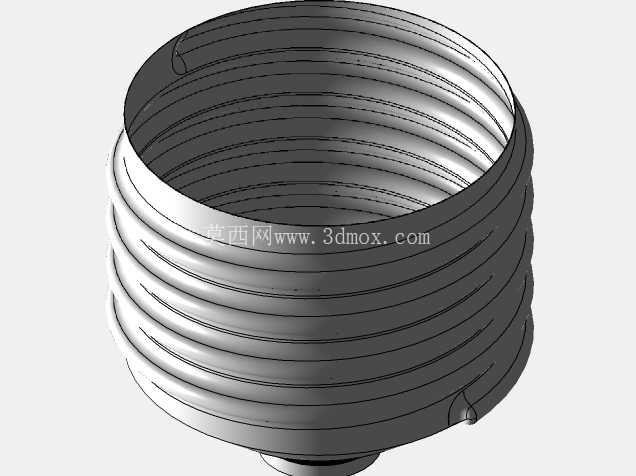

　　建模时首先要拆分三个核心结构模块：金属螺口灯头、玻璃泡壳、内部灯丝支撑组件。金属螺口部分的螺纹参数完全遵循通用灯头的标准尺寸，螺距、牙型高度、顶端接触点的凸起高度都要严格控制，避免出现安装时旋入过松或卡滞的问题，灯头和玻璃泡壳的衔接位置做了过渡圆角处理，对应实际生产中的玻璃熔封衔接结构，这个位置的尺寸公差直接影响灯泡的密封性能，建模时保留了熔封位置的微小凸起特征，还原实际零件的工艺细节。玻璃泡壳部分采用梨形回转曲面造型，曲面曲率从灯头衔接处向上逐步过渡到最大直径位置，再收窄到泡壳顶端，曲面的壁厚均匀控制在0.5-0.8mm区间，和实际玻璃吹制工艺的壁厚参数保持一致，泡壳内部预留了足够的空腔容纳灯丝与支撑结构，同时曲面的光学曲率要满足光线均匀向外漫射的需求，避免出现局部光线折射不均的问题。

　　内部灯丝支撑结构采用多段金属支架设计，灯丝本身采用双螺旋钨丝造型，通过三根钼丝支架固定在泡壳中心轴线上，支架下端和灯头内部的两个导电触点分别连接，建模时还原了支架的弯折角度与固定位置，确保灯丝在泡壳内的居中位置，避免灯丝通电后因位置偏移导致局部过热，缩短灯泡使用寿命。灯头内部的绝缘玻璃部分也做了细节还原，将两个导电触点和金属螺口壳体完全隔离，避免出现短路风险。

　　从安装边界来看，整个灯泡的总长度、最大外径都严格匹配通用螺口灯泡的安装尺寸，在配套灯具设计时，不需要额外调整灯座的安装空间，直接替换同规格的标准灯泡即可完成装配。建模过程中所有回转类特征都采用中心轴对称约束，确保整个模型的形位公差符合实际零件的装配要求，螺口部分的螺纹特征做了简化处理，保留螺纹的牙型轮廓同时避免过多细碎特征影响装配仿真的运算效率，玻璃泡壳和金属灯头的衔接位置做了共面处理，不存在面重叠或间隙问题，可以直接用于装配干涉检查、灯具配光仿真、产品展示渲染等场景。在工业设备的照明模块设计中，这类标准化灯泡的三维数模可以直接导入灯具总成装配体，用来验证灯座周围的散热空间、灯罩的遮挡范围、安装操作时的手部操作空间是否充足，避免灯具生产组装完成后出现灯泡无法安装、更换灯泡时操作空间不足的问题。灯丝部分的建模还原了双螺旋结构的实际形态，可以用于通电后的热仿真分析，模拟灯丝发热后热量通过泡壳向外辐射的路径，为灯具的散热结构设计提供参考依据。
