六活塞径向气动发动机结构设计

　　径向活塞式气动动力单元在小型工装驱动、教学演示台架、低压气动输送辅机以及防爆作业场景里有着很明确的使用位置。这类装置不依赖燃油燃烧，而是把压缩空气的压力能转化为曲轴旋转输出，整机结构外露、运动关系直观，既可以作为气动原理验证件，也能够用于低速小扭矩执行机构的方案比对。六活塞径向布置的核心价值，在于把多个气缸沿曲轴周向均匀展开，使各缸做功行程错开，曲轴在一周旋转中获得多次推力叠加，相比单缸或双缸摆角式气动马达，输出扭矩波动更小，启动死点也更容易被相邻缸的作用力覆盖。

　　从整机布局看，六个活塞组件围绕中心曲轴呈放射状安装，缸体轴线指向曲轴回转中心，连杆将活塞的直线往复运动传递到偏心轴颈上。压缩空气进入配气区域后，按曲轴转角依次向对应气缸供给，活塞在气压作用下向外或向内推动连杆，偏心轴颈受到切向分力后形成连续旋转。排气侧则将做功后的低压气体直接引出，整个过程没有点火、喷油和高温燃烧室，热负荷低，在有可燃性气体环境或对温升敏感的工位中，比内燃动力更适合做演示与轻载驱动。

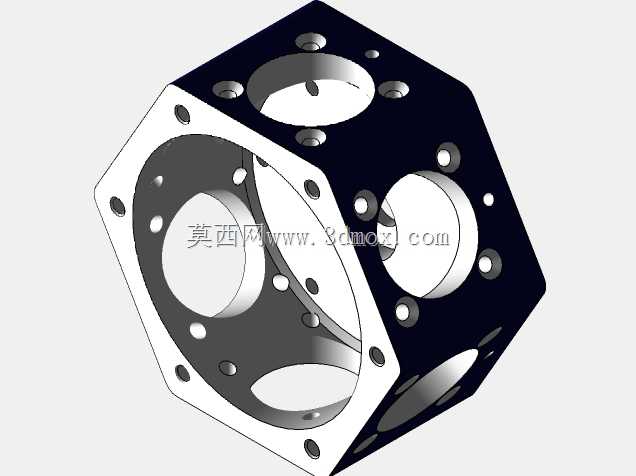

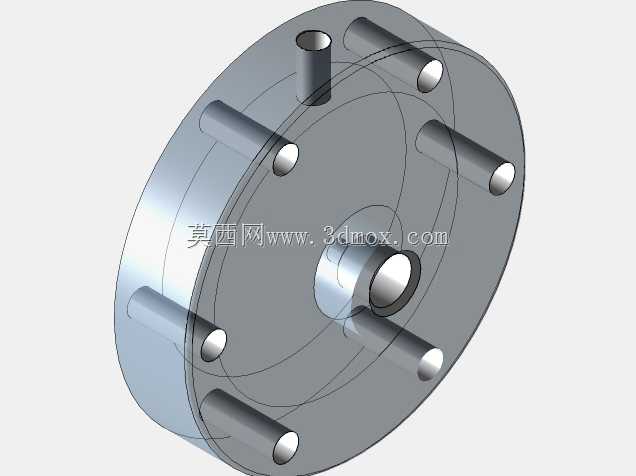

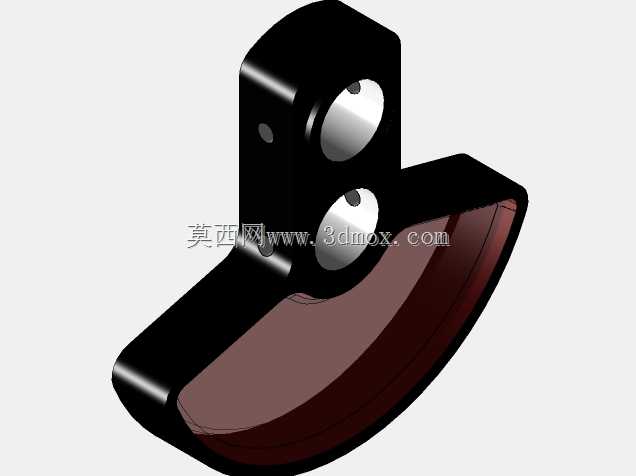

　　结构建模时，气缸与中心机体的同轴度、周向角度均分以及活塞轴线和偏心轴颈的相对位置，是决定运动是否顺畅的关键。六个缸若按等角距排布，相邻缸之间相位差清晰，配气盘或气路切换槽的开口角度需要与活塞行程、连杆摆角范围联动校核。活塞位于内止点时，连杆与缸轴线夹角较小，适合建立进气起始位置；活塞向外运动至有效行程段，气压作用面积稳定，推力主要沿缸体轴线传递；接近外止点前，配气通道应及时切换，避免残余气压阻碍回程。曲轴偏心量直接决定活塞行程，偏心过大将造成连杆摆角增加、缸壁侧向力上升，偏心过小则排量不足，扭矩输出受限。

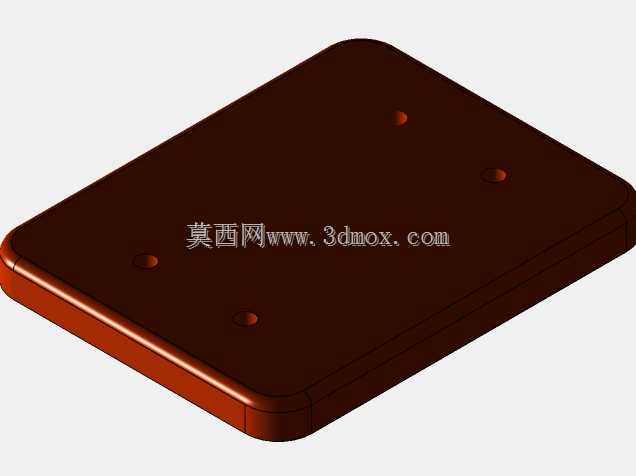

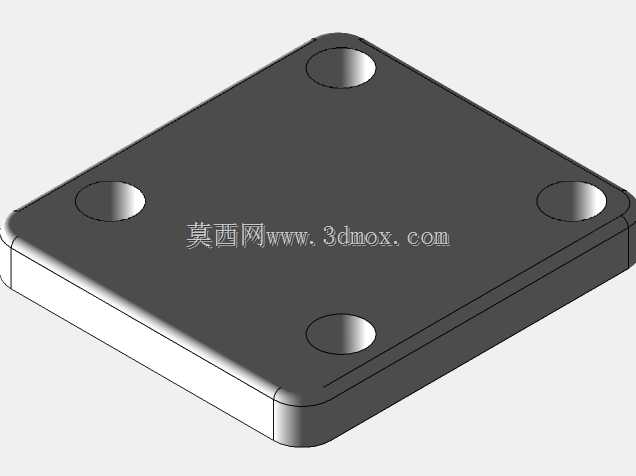

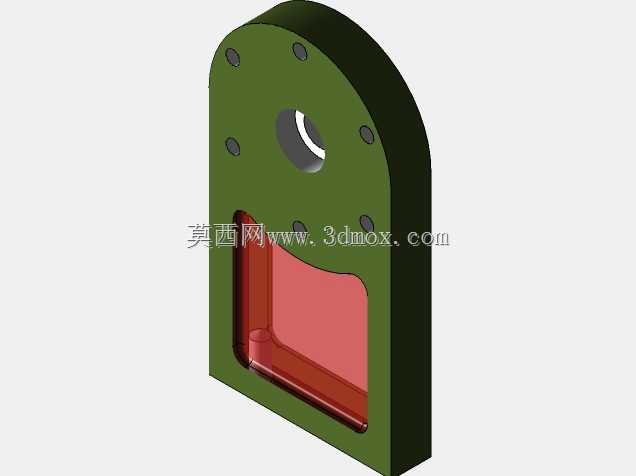

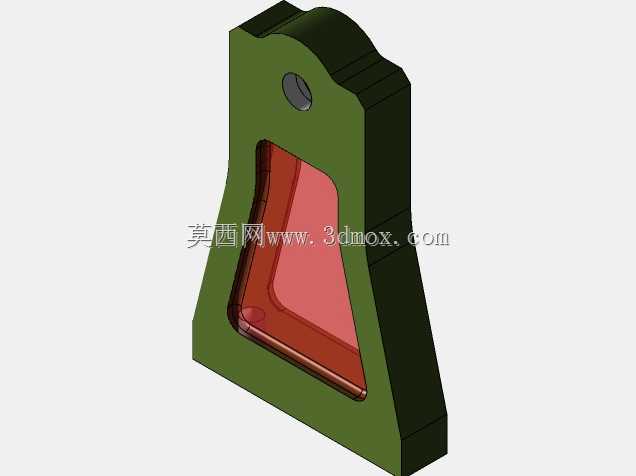

　　外形边界方面，径向多缸结构天然形成近似圆盘状的外轮廓，轴向长度相对紧凑，径向尺寸则由单缸长度、连杆长度和中心曲轴半径共同决定。安装时不能只看主体外径，还要预留缸盖、气管接头、排气口以及紧固件的操作空间。若将其固定在教学台架上，底座安装面应围绕中心机体布置，支撑点尽量靠近曲轴轴承区域，以减小悬臂振动；若用于设备内部驱动，则需核对两侧输出轴与负载的同轴度，保证气管走向不会随旋转件干涉。

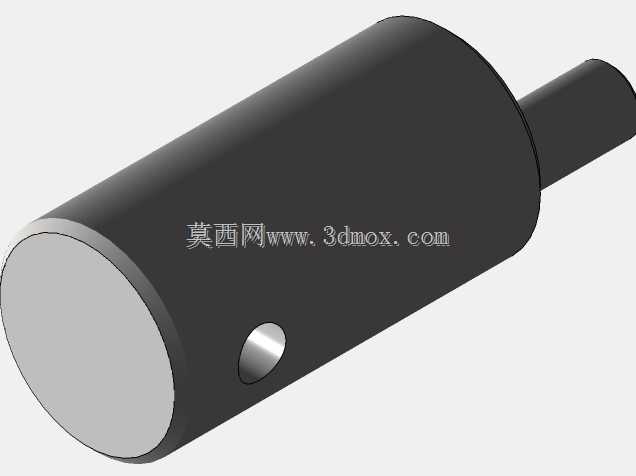

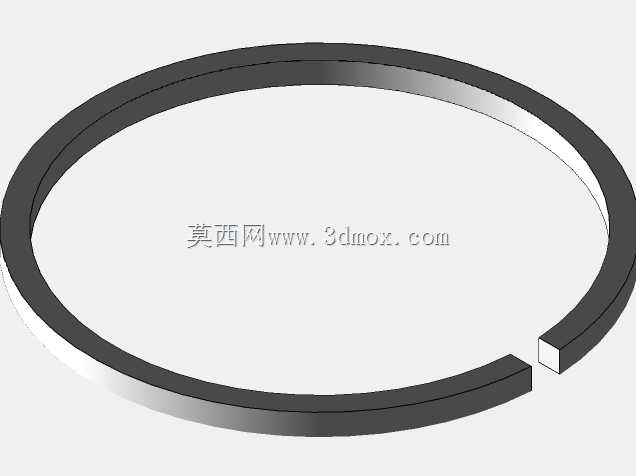

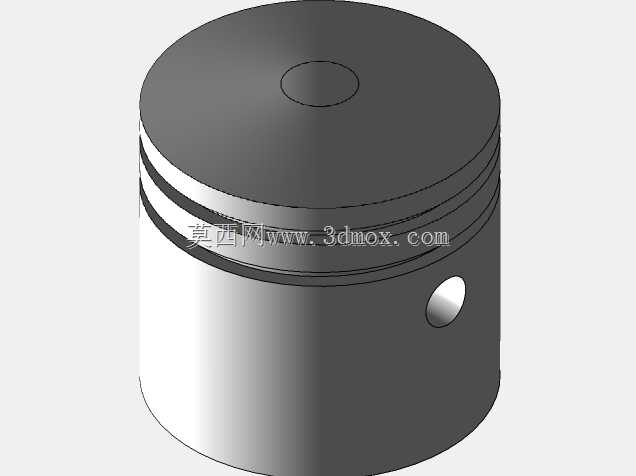

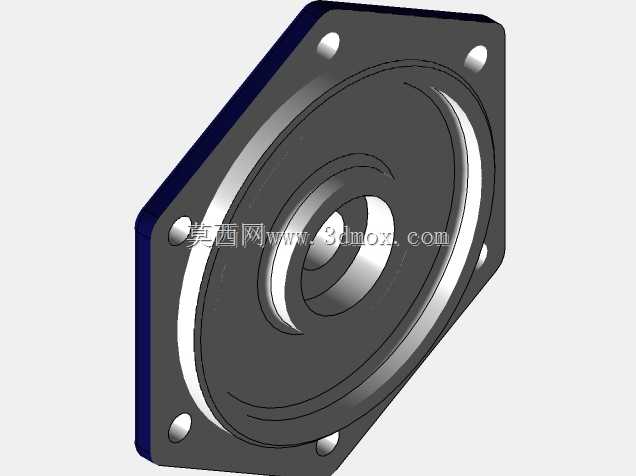

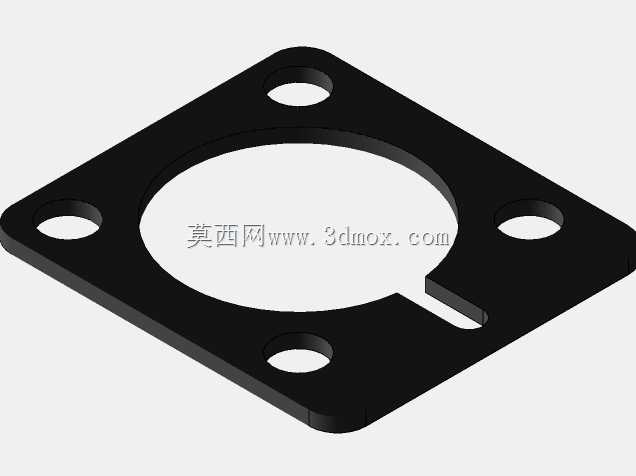

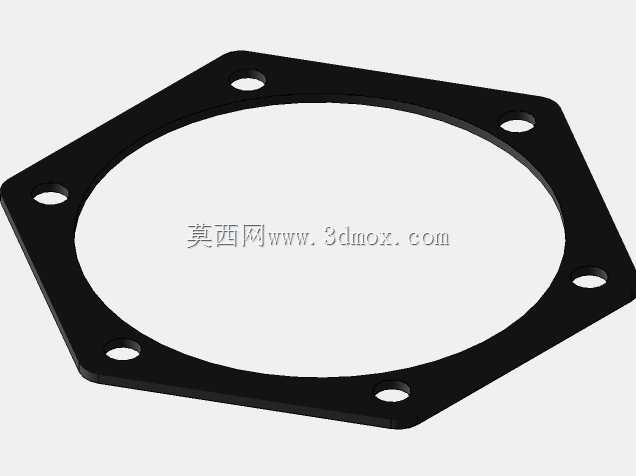

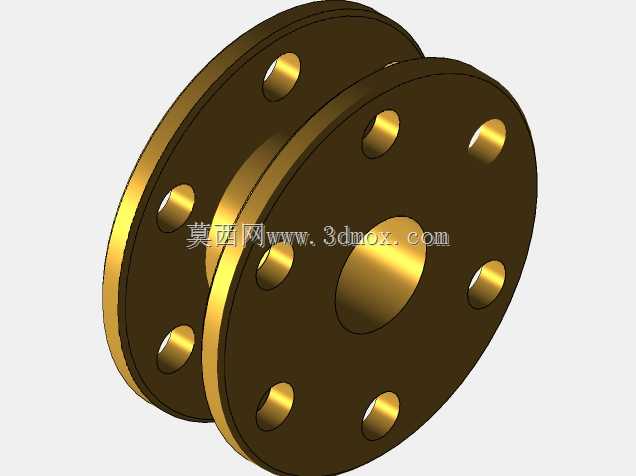

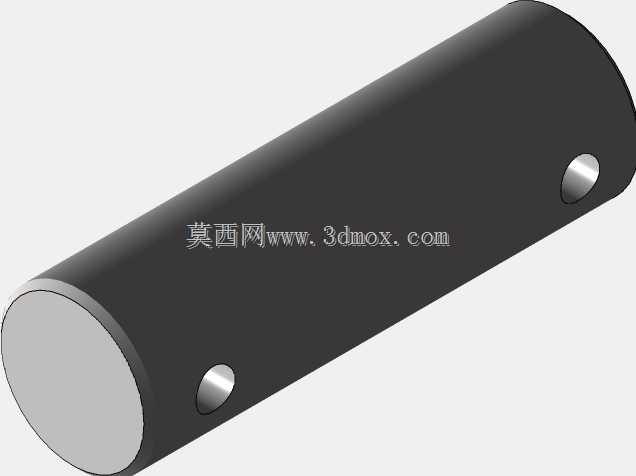

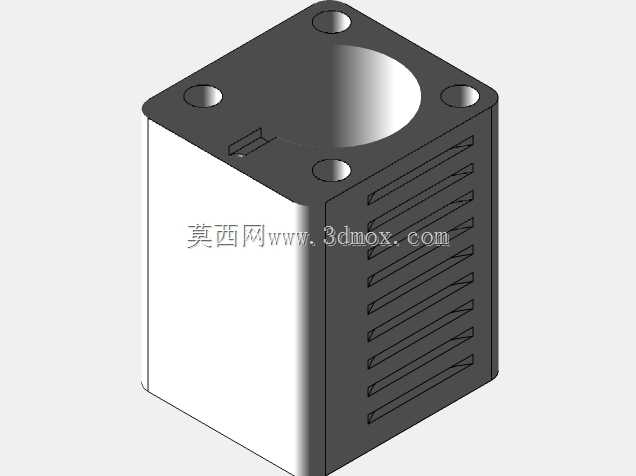

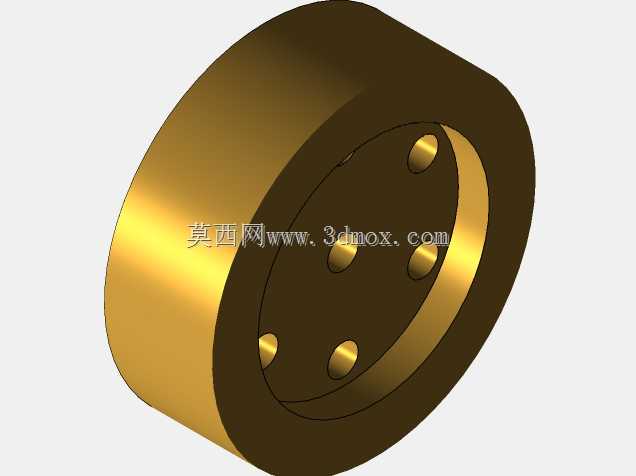

　　活塞与缸套之间采用常规往复密封思路，密封件既要减少压缩空气泄漏，又不能产生过大摩擦阻力。连杆两端的铰接部位需要保留合理间隙，间隙过小会在加工误差累积后卡滞，间隙过大则会带来冲击和噪声。曲轴支承宜布置在偏心轴颈两侧，使径向载荷尽量由轴承对称承担；配气端面与机体之间需要保持贴合，平面度不足会造成串气，使各缸推力不一致。

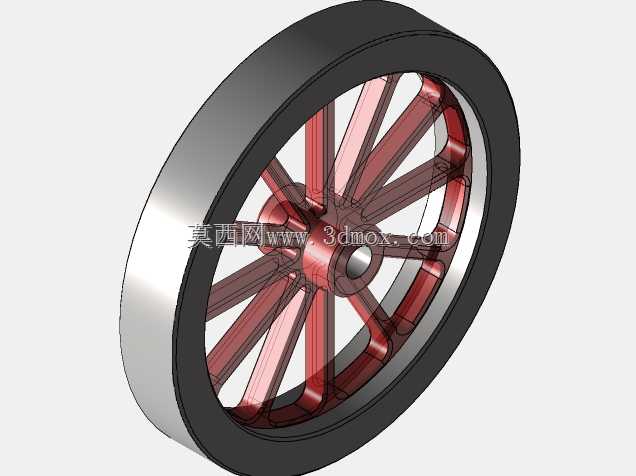

　　在实际功能验证中，这类径向气动发动机更强调动作逻辑和机构协调性，而不是追求高转速。压缩空气压力升高后，单缸推力近似按活塞有效面积线性增加，但整机转速还受配气通流面积、排气背压和运动件摩擦影响。若负载启动瞬间阻力较大，多缸交替做功的优势会体现出来：当某一缸处于止点附近、切向力较弱时，其他缸仍可提供起动力矩。设计气路时，供气管径不宜过细，节流过多会导致缸内压力建立迟缓；排气口也应保持通畅，否则缸内余气会像气弹簧一样抵消下一循环动作。

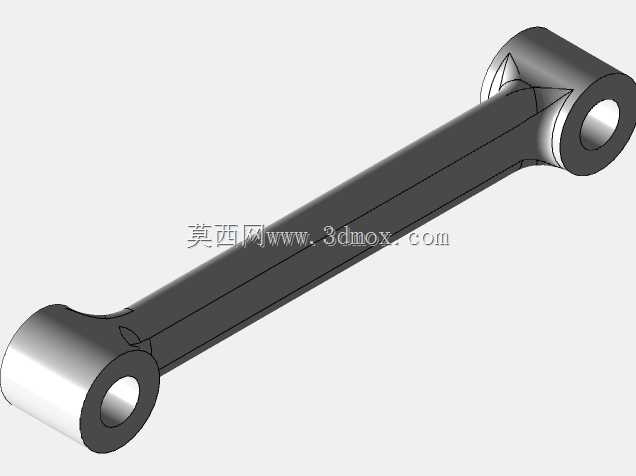

　　建模过程中，零件之间的约束关系按照真实装配逻辑建立：机体作为基准组件，缸体沿径向定位，活塞只能沿缸筒方向滑动，连杆通过销轴与活塞和曲轴偏心段形成转动关系，曲轴相对机体绕固定轴线旋转。通过运动校核可以观察活塞行程是否超出缸体边界、连杆在极限角度是否与缸口碰撞、配气元件是否随曲轴保持正确相位。对于结构设计人员来说，这种模型的意义不只是还原外观，更在于把气压作用、曲柄连杆运动和多缸相位排布放在同一套三维装配中检查，从而在加工前发现布局、干涉和安装维护方面的问题。
