这套转换歧管结构面向老式大马力舷外机的燃油喷射改造场景,核心作用是在保留原机缸盖安装接口、曲轴箱周边边界的前提下,把原有化油器式进气通路替换为适配电子燃油喷射系统的稳压进气腔与分段进气道,让三缸舷外机能够匹配本田系列喷油器、节气门体以及配套燃油导轨,完成从化油供油到电控喷射的硬件过渡。
从现场改装的实际约束来看,这类舷外机长期在高湿、高盐雾、持续振动的船用环境下工作,舱内布置空间非常紧凑,缸盖上方原有化油器安装位、操纵拉索走向、点火线束位置以及机舱罩内轮廓都不能大幅改动,因此转换件不能按全新发动机的歧管随意布局,必须反向贴合旧机的安装孔位、密封面和周边避让空间。模型中上侧的安装法兰围绕三个气缸的进气口布置,法兰面预留了成组螺栓孔,孔位按照原缸盖螺纹位置展开,保证装配时不需要对缸体进行二次钻孔或焊补。法兰与缸盖之间依靠密封面压紧垫片,防止增压脉动或回火时出现漏气。

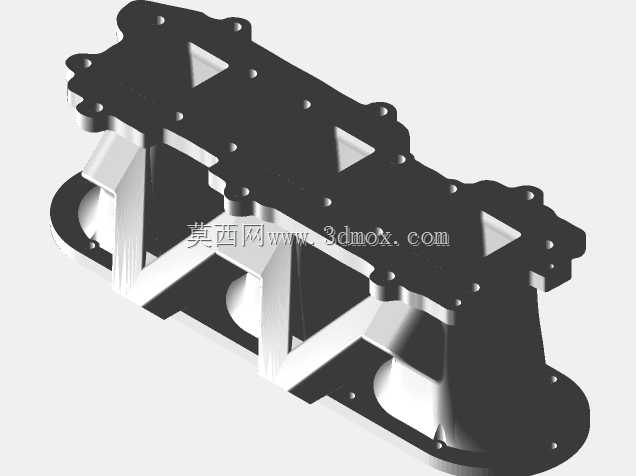

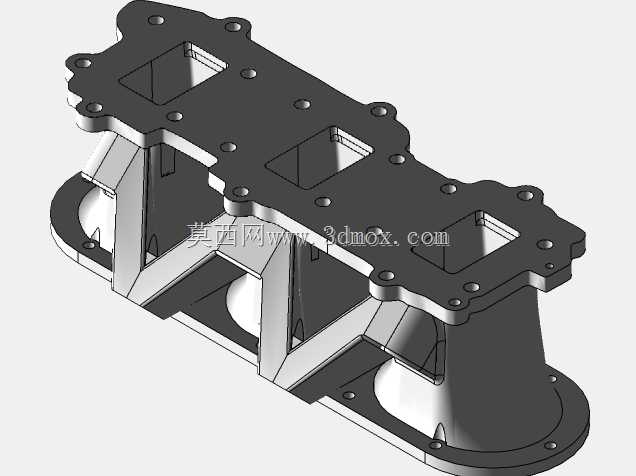

歧管主体采用上置稳压腔、下分三支进气道的形式。顶部宽厚的板式腔体承担稳压和均流作用,三个矩形开口对应各缸进气通道入口,腔体内部把节气门送来的空气进行缓冲,降低单缸吸气时对相邻气缸的干扰。三支气道向下收拢并分别对准缸盖进气口,气道走向兼顾长度和曲率,避免出现急弯、突扩或截面骤缩。对于三缸机而言,点火间隔和进气脉动本身具有明显周期性,稳压腔容积不能过小,否则各缸抢气现象会在中低速工况下放大;但腔体也不能无限加高,因为舷外机罩内竖向空间有限,过高的歧管会与机罩、隔音层或检修盖发生干涉。

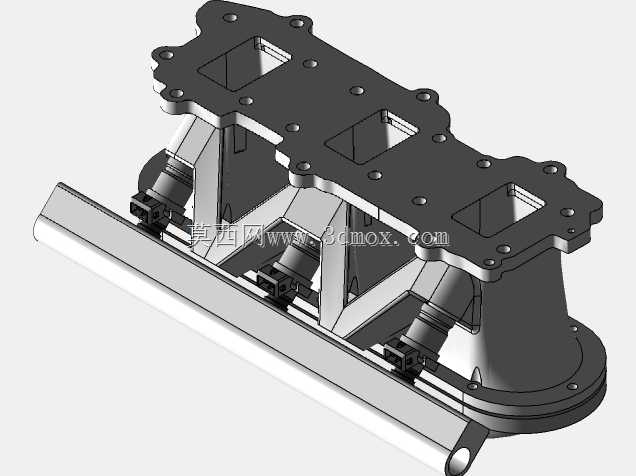

模型下部可以看到喷油器和燃油导轨的安装位置。喷油器布置在靠近缸盖进气口的一侧,使燃油喷入点距离进气门较近,有利于冷启动、怠速和突然加速时的燃油响应。燃油导轨沿三缸排列方向布置,承担固定喷油器、分配燃油压力和抑制压力波动的作用。导轨与喷油器之间的轴向装配空间、电气插接件插拔方向以及油轨进出油口朝向,都在结构中预留出来,避免后期装机后出现油管弯折、插头无法锁紧或维修时必须拆卸整个歧管的问题。

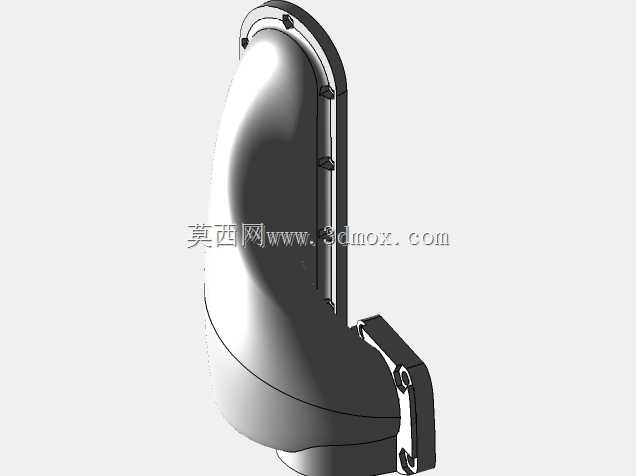

节气门体的连接端位于歧管侧向或端部的圆形法兰处,法兰孔径与进气流量需求相匹配。七十马力级三缸机在全速运行时进气量较大,节气门直径过小会造成高转速节流损失,过大则会降低低开度控制分辨率。转换结构在节气门安装座周围保留了传感器、怠速空气通道和拉索或电子油门机构的安装边界,使改装后的控制部件能够稳定固定,而不是依靠线束或油管承受重量。
外形尺寸方面,整件轮廓严格受限于原机化油器所占空间及其上方机罩净空。上部法兰的螺栓孔跨距、密封带宽度和气道中心距必须与缸盖一致;下部三支气道的分叉位置需要避开缸盖螺栓、挺杆室、冷却水管和线束支架。侧向突出的油轨和喷油器插接件不能进入发动机悬置、排气管隔热罩或船用操纵杆件的运动范围。模型中的加强筋沿气道侧壁和腔体转角布置,既提高塑料打印件或铸造件的刚性,也减少薄壁区域在进气真空和发动机振动下产生的变形。
若采用打印件进行前期验证,材料层间方向需要围绕气道承压和螺栓压紧力来安排,法兰面应保证足够厚度,螺栓孔周围设置局部凸台,防止长期压紧后蠕变漏气。气道内壁应控制台阶和层纹,减少油膜附着和进气阻力。若转入小批量制造,可依据该结构转为铸铝件,再对法兰密封面、喷油器孔和节气门配合面进行机加工,以满足船用发动机批量改装的耐久性要求。
