公制M42六角头螺栓与配套螺母紧固件

　　该套紧固件以大规格公制螺纹为核心，包含六角头螺栓与配套螺母，主要用于重型机械、钢结构连接、机床工装、矿山设备以及需要较大预紧力的装配部位。模型在结构表达上保留了螺栓头部、螺杆过渡段、完整外螺纹和螺母配合关系，能够直观反映螺纹副在装配状态下的空间占用与受力路径。

　　从实际使用场景看，M42级别的螺纹连接件并不适用于普通轻型设备，而常见于重载机架、大型夹具、压力机机身、焊接工装底座、重型输送设备以及机床附件安装。此类部位往往承受拉伸、剪切、振动或交变载荷，因此螺栓不仅要完成轴向锁紧，还要通过螺母与被连接件端面形成稳定夹紧力。六角头结构便于使用标准扳手、套筒或液压扳手施加扭矩，头部外侧平面为工具夹持提供足够接触面积，也有利于在检修时进行重复拆装。

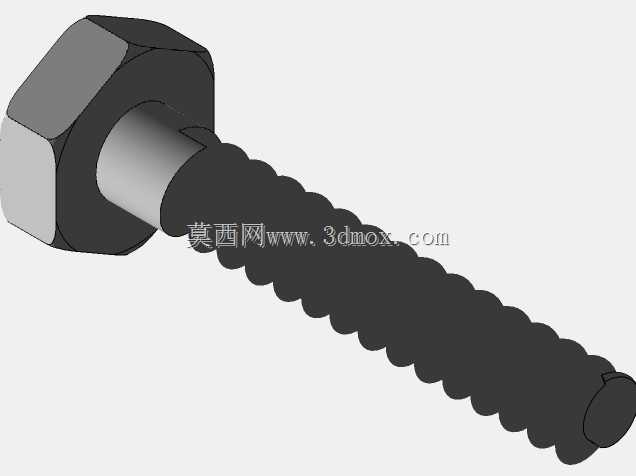

　　建模时，螺纹区域采用连续螺旋牙型表达，螺杆从头部下方延伸至末端，牙距、牙高和杆径之间保持公制螺纹的比例关系。外螺纹并非单纯装饰特征，而是用于检查螺母旋合长度、干涉范围以及装配方向。螺母内螺纹与螺栓外螺纹形成配合，在三维环境中可用于演示旋入过程、校核端部余量，并判断拧紧后螺母与工件表面是否贴合。对于结构设计人员而言，这类模型的价值不只在于外观展示，更在于提前发现螺纹末端过长、扳手空间不足、相邻零件距离过近等装配问题。

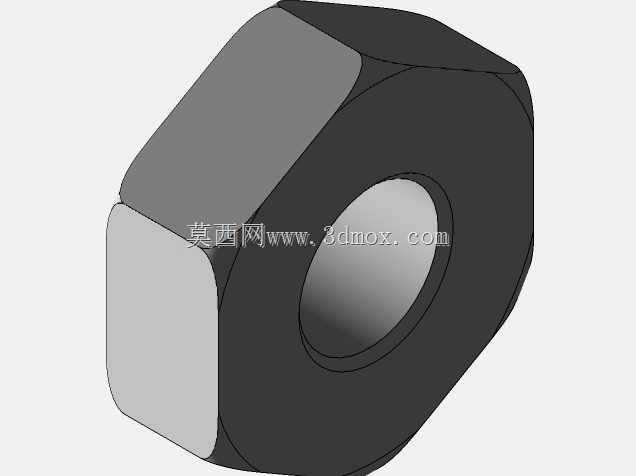

　　外形边界方面，六角头的对边尺寸决定了套筒或开口扳手所需回转空间，头部厚度影响沉台、压板或通孔周边的结构布置。螺杆长度需要结合被连接件总厚度、垫圈厚度、螺母高度以及螺纹露出量综合确定；若螺杆末端伸入设备内部，还需核对其与运动部件、管线或护罩之间的安全间隙。螺母外侧同样为六方结构，其外径大于螺纹公称直径，安装面应与支撑面保持平行，避免偏载造成螺纹应力集中。

　　设计思路上，重型螺栓连接通常优先保证夹紧可靠性。被连接件通孔不宜过大，否则会降低支承面积并使剪切工况下的接触条件变差；若设备长期承受振动，可在螺母侧增加防松垫圈、双螺母或采用规定扭矩控制预紧力。螺纹旋合长度需要与材料强度匹配：当连接件为钢件时，常规旋合长度可满足多数承载要求；若接入铸铁、铝合金或焊接薄板，则应适当增加啮合长度或加大支承面，防止螺纹脱扣或表面压陷。

　　在机床加工与工装领域，这类紧固件常用于固定大型压板、定位座、回转工作台附件和重型支撑块。装配时，螺栓轴线应尽量垂直于被夹紧表面，头部和螺母端面不得悬空贴合。若连接面存在坡度，应使用斜垫圈补偿，避免螺杆承受附加弯曲应力。对于需要频繁调整的工装，螺纹段长度应留出足够行程，但过长的外露螺纹会增加磕碰和挂擦风险，布局阶段应结合设备维护通道统一考虑。

　　模型还可用于虚拟维修演练。通过观察螺栓与螺母的相对位置，能够判断工具接近方向、螺母旋紧角度以及拆装时螺杆退出距离。大规格紧固件通常重量较大，实际检修中不易手工对位，因此在设备设计阶段预留螺杆穿入方向和手部操作空间，比后期在现场扩孔、切割护罩更合理。若螺栓位于高速运动部件附近，还应控制末端露出长度，必要时加装防护套，防止松脱后与相邻机构发生碰撞。

　　从强度传递角度看，螺栓受拉时应力集中主要出现在螺纹收尾、头部过渡圆角和螺母啮合首牙位置。模型中头部与杆部之间保留过渡区域，有利于在详细设计阶段提醒工程人员关注圆角半径和表面质量。螺母高度决定多牙承载分布，过低会使首牙载荷过大，过高则对承载提升有限并增加外形尺寸。配套使用时，螺栓、螺母、垫圈和被连接件表面应作为一个连接系统校核，而不是孤立选择单个标准件。

　　在三维布局中，该紧固件可直接放入总成装配体，用于表达机架连接点、工装压紧点和设备安装脚位。通过剖切或透明显示，还能检查螺纹是否完全啮合、螺母是否压到有效支承面、螺杆末端是否超出安全区域。对于从事非标设备设计的工程师来说，这种完整螺纹副模型能够减少二维图纸理解偏差，让加工、装配和维修人员在方案阶段就清楚连接方式、工具空间和载荷传递路径。
