工业平台支撑式条形格栅光栅结构

　　日常在厂区巡检走台、设备检修平台、物料输送线旁的防护隔栅区域，经常能见到这类条形格栅结构的身影，很多人会把它和普通的钢格板搞混，实际上这款带支腿的光栅结构，核心作用是在满足人员行走、轻量物料临时放置承载要求的同时，实现通透的视觉与流体通过性，不管是生产车间里设备上方的检修走道，还是户外管廊架旁的巡检平台，或是自动化生产线边的安全隔挡，都能见到这类结构的实际应用。

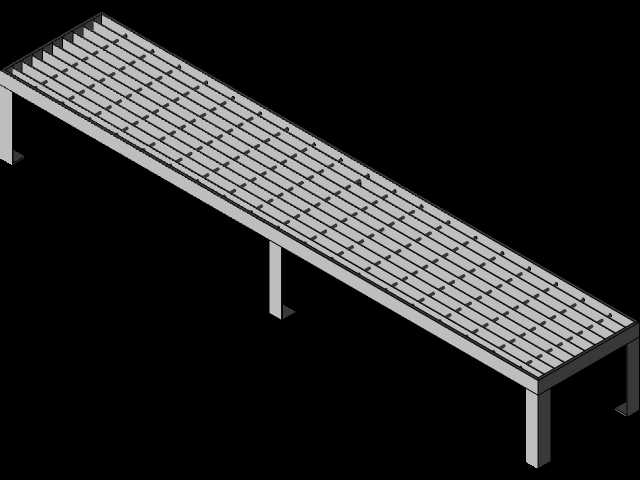

　　从结构功能上看，这款光栅采用等间距平行排布的条形栅条作为主体承载面，栅条之间预留了均匀的缝隙，既可以让车间内的照明光线穿透，减少平台下方的照明死角，也能让洒落的切削碎屑、生产废水、灰尘直接透过缝隙落至下方收集区域，避免平台表面积留杂物造成人员滑倒，或是杂物堆积卡滞周边运转设备。栅条下方设置了多组垂直布置的支撑腿，支撑腿与主栅架采用刚性连接，不需要额外搭建复杂的底部支撑框架，直接放置在平整的混凝土地面或是设备基座顶面就能形成稳定的作业平台，对于临时检修场景的快速布设非常友好。

　　做结构设计的时候，首先要明确的是承载边界，这类光栅的单平米静载通常按照日常巡检的人员负重、随身携带的检修工具重量来核算，栅条的截面选型要保证在额定载荷下的绕度控制在标准允许范围内，避免人员行走时出现明显的晃动感。栅条的间距设置也有讲究，既要保证通透率，也要防止巡检人员携带的小型扳手、螺丝刀等工具从缝隙掉落，更要避免女士高跟鞋、巡检推车的小滚轮卡入缝隙，所以栅条间隙通常控制在不会卡滞常规小尺寸物件的范围内。支撑腿的高度可以根据实际的安装需求调整，腿底可以选配防滑垫或是固定地脚，在地面不平整的场景下还能通过微调支腿高度保证整个栅面的水平度，避免平台出现倾斜积水的问题。

　　实际安装的时候要注意，这款光栅的安装边界非常灵活，单块结构可以独立使用，也可以多块拼接形成更长的走道平台，拼接位置通过侧边的连接卡扣或是螺栓固定，保证相邻两块栅面的平整度一致，不会出现高低差绊倒通行人员。如果是用作设备周边的安全防护光栅，还可以在栅架的侧边加装防护挡板，防止设备运转时飞溅的切屑穿过栅缝伤到周边人员。栅条的表面通常会做防滑处理，比如冲压防滑纹路或是热浸镀锌处理，既提升表面摩擦力，也能在潮湿、有油污的车间环境下起到防锈作用，延长结构的使用寿命。

　　很多设计新人在做这类结构的时候，容易忽略栅条的排布方向，实际上栅条的延伸方向要和人员的主要行走方向垂直，这样能让行走时的受力直接传递到下方的横向支撑筋上，提升整体承载能力，如果排布方向搞反，很容易出现栅条受力变形的问题。另外支撑腿的布置间距也要经过核算，不能为了省材料随意拉大支腿间距，否则会导致栅面中部绕度过大，长期使用后出现永久变形。在有腐蚀介质的化工车间场景下，还可以将材质更换为不锈钢或是玻璃钢，适配不同的使用环境，不需要改动整体的结构尺寸就能满足防腐要求。
