火箭发射用ULA抓卡对接限位支撑构件

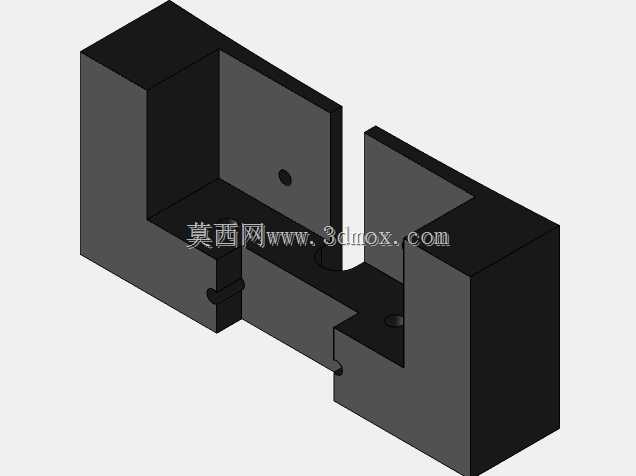

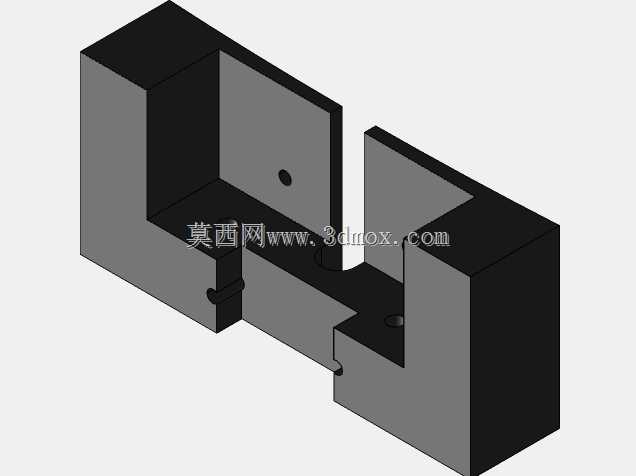

　　这款抓卡式支撑构件面向航天火箭地面勤务与箭体对接工位的卡位需求开发，整体采用双侧立壁加中部连通底座的槽型对称布局，核心作用是在箭体分段转运、水平对接或者发射台辅助定位环节，为配套卡持执行件提供刚性安装基准与侧向限位边界。从现场使用逻辑来看，工位上的配套卡位销件会从构件两侧预留的同轴小孔穿入，中部下凹的避让槽刚好容纳箭体外部凸起的管路接头或者小型仪器支座，避免对接推进过程中硬磕碰损伤箭体表面涂层与精密元器件。

　　结构设计阶段优先考量大载荷下的形位稳定性，两侧直立挡壁的厚度经过受力校核，在承受侧向卡紧冲击力时不会出现外张变形，底座与两侧立壁采用一体化实心构型，没有多余的减重空腔，保证构件放置在工装台面上时重心偏低，吊装转运过程中不会发生倾翻。侧壁上开设的小孔位置经过尺寸链验算，两侧孔的同轴度控制在工装配合公差范围内，穿入定位销后不会出现卡滞，孔口做了轻微倒角处理，方便现场操作人员快速对位穿销，减少高空或者狭窄工位的对位调整时间。中部连接段的上下轮廓做了阶梯让位设计，上方留出的开放空间不会干涉卡持件的开合动作，下方凸起的限位边可以卡在工作台面的定位槽内，不需要额外加装复杂压板就能完成初步固定，后续锁紧作业时构件不会出现横向滑移。

　　从安装边界维度梳理，构件整体外轮廓为规整长方体组合形态，没有向外伸出的突兀支耳，在工装台面上排布时相邻构件的最小安全间隙可以控制在较小范围，适配发射台周边紧凑的设备布置空间。底座底面为全平面加工，和工作台面的接触面积充足，单位面积压应力控制在台面材料许用范围内，长期反复承载也不会在台面上压出凹陷。构件的槽口宽度按照对应箭体段的最大外廓尺寸预留余量，既不会因为间隙过大导致卡位时箭体出现窜动，也不会因为间隙过小在温度变化引发构件热胀冷缩时出现夹死故障。

　　实际工况适配方面，该构件可以配合自动对接设备的进给动作使用，当箭体段沿轴向推进到卡位位置时，两侧立壁首先约束箭体的径向偏移，中部的让位槽同步避让外部附件，穿入定位销后即可完成该工位的临时固定，后续焊接、管路连接或者检测作业完成后，拔出定位销就可以快速移除构件，不会占用过多勤务准备时间。建模过程中对所有配合面的装配公差做了同步匹配，实体结构的壁厚过渡位置保留了合理的工艺圆角，既避免热处理或者机加工过程中出现应力集中开裂，也方便后续数控加工时一次装夹完成多数面的铣削作业，减少二次装夹带来的形位误差。针对航天工位高可靠性要求，构件没有设计薄壁弹性结构，所有受力截面都保留足够的强度冗余，在反复承受卡紧冲击、转运振动的工况下，不会出现疲劳变形或者断裂失效，整体结构简洁无冗余零件，现场维护时不需要拆解复杂组件，仅需定期检查定位孔的磨损情况即可继续投入使用。
