CA6140车床杠杆式摆臂受力结构

　　该摆臂类零件取自普通卧式车床进给与操纵联动区域，属于典型的细长异形杠杆传力构件。零件整体呈不对称弯臂形态，一端布置较小的铰接孔，用于与支座或拉杆形成回转支点；中部设置带凸台的安装孔，可容纳销轴、衬套或复位元件；另一端延伸为较宽的受力端，用于承接拨叉、凸轮、弹簧或连杆传来的动作。工作时，摆臂绕支点做小角度摆动，把操纵机构的直线位移或凸轮顶推动作转换为另一位置的拨动、压紧或限位动作，常见于主轴箱、进给箱、溜板箱内部的挡位切换、离合器接合、制动释放以及联锁控制环节。

　　从结构布局看，零件并非简单等厚平板，而是沿力流方向形成连续变化的截面。靠近铰接孔和中部安装孔的位置，材料围绕孔壁形成局部加厚凸台，以降低销轴接触区的压应力，并给衬套压装、端面贴合和挡圈限位留出足够空间。臂身外侧轮廓顺着摆动轨迹和周边箱体间隙收放，既避免运动过程中与相邻轴套、拉杆、罩壳发生干涉，又在弯矩较大的区段保留较宽腹板。腹板上的过渡圆角、斜边和局部沉台并非装饰特征，而是兼顾铸造或切削成型、减轻无效质量、提高刚度以及分散应力集中的工程处理。

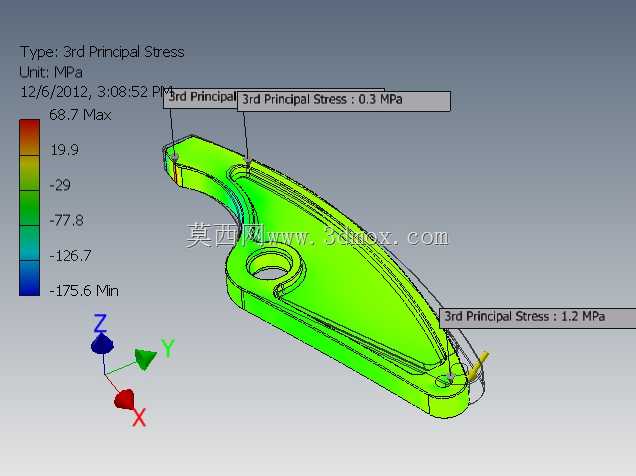

　　受力校核结果显示，第三主应力在整体臂身上以低量级压应力分布为主，标注区域的数值约为0.3MPa和1.2MPa，远低于常用结构钢在正常润滑、常规载荷下的许用水平。应力云图中大面积绿色区域说明臂身主腹板在给定约束和载荷条件下处于较平稳的应力状态，没有出现明显的局部高应力带。颜色标尺下端虽给出较大负向应力范围，但该范围主要用于显示云图色阶，实际模型高亮区域并未集中到极端数值；真正需要关注的位置仍是孔边、凸台根部、轮廓急转处以及载荷作用点附近。这些区域在反复扳动、振动和冲击载荷下，更容易因接触挤压、微动磨损或圆角不足而产生疲劳源。

　　设计此类杠杆时，首先要明确三个关键边界：支点孔中心距、作用端行程以及相邻零件的包络空间。中心距直接决定传动比和操纵手感，孔距过小会使输出位移不足，孔距过大则会增加臂身弯矩并占用箱体内空间。安装孔直径需与销轴、衬套和润滑方式匹配，若采用青铜衬套或含油轴承，孔壁应预留合理压装量，并在端面考虑垫圈或挡圈槽；若直接以钢件孔作为摩擦面，则需提高孔壁表面质量并控制热处理硬度。摆臂的厚度不能只按静态强度确定，还要结合侧向间隙、销轴悬臂长度和操纵频率评估抗弯刚度，因为车床操纵机构对空程量较敏感，臂体弹性变形过大时会造成挡位不清、触点滞后或联锁不可靠。

　　外形建模时，应先按运动简图确定各孔中心和摆动角度，再绘制臂身外轮廓。轮廓线需同时满足两个条件：在极限摆动位置不触碰周围零件，并在力流路径上保留连续材料。宽端受力处可设置平面、凹槽或销孔，以连接拉杆、滚子或弹簧；窄端支点处应保证孔轴线与臂身平面垂直，避免装配后出现别劲。中部凸台高度要结合箱体侧壁、垫圈厚度和销轴台阶统一确定，过短会使摩擦面压在腹板薄弱区，过长则可能与相邻齿轮、轴套或护板冲突。对于需要批量加工的零件，外形尖角应尽量改为圆滑过渡，孔口倒角要兼顾去毛刺和装配引导，底面贴合区应保持平整，以便在夹具中定位并保证销轴孔的同轴度。

　　从工艺角度看，该件可采用锻坯、铸件或厚板切割后机加工的方式实现。小批量修配时常选用钢板铣削外形，再镗孔、倒角、去毛刺，工艺准备快，适合设备维修和样机验证；批量生产时可采用模锻或铸造毛坯，以获得更接近成品的纤维组织和截面形状，再对孔位、端面和关键接触面进行精加工。无论采用哪种毛坯，铰接孔与中间安装孔的位置度都是加工重点，通常需要以一次装夹完成镗孔或采用专用钻模保证孔距。热处理方面，若摆臂承受频繁冲击，可在粗加工后进行调质，孔区或接触端面再根据需要局部淬火；若仅为轻载联动构件，正火状态配合足够的圆角和衬套即可满足使用。

　　装配校核时，不能只检查静止状态下的干涉，还要让摆臂从一个极限位置转到另一极限位置，扫略出完整运动包络。重点观察宽端与拉杆接头、弹簧座、箱体加强筋之间的侧向间隙，以及支点销轴装入后开口销、挡圈或锁紧螺母的操作空间。受力端若与凸轮或滚子接触，接触点应尽量落在臂体厚度中心附近，减少附加扭转；弹簧挂接位置则应保证拉力方向在整个行程中不产生过大偏角。通过三维建模把孔位、凸台、圆角、运动轨迹和应力分布同时纳入校核，可以在实物加工前发现刚度薄弱区和装配冲突，使车床操纵杠杆在紧凑箱体空间内获得稳定、明确、耐久的动作传递。
