斜切式带双安装孔异形机械支撑座

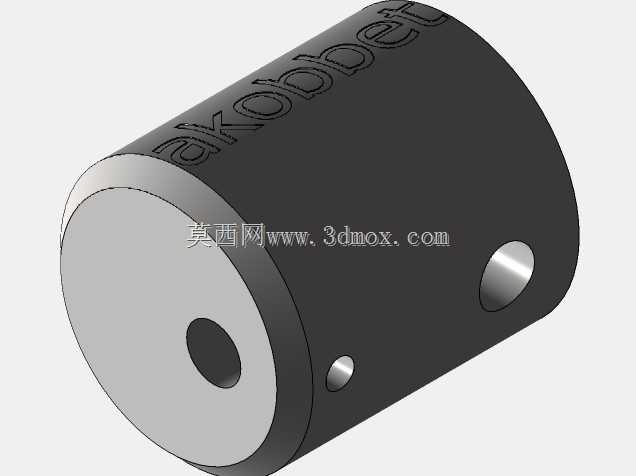

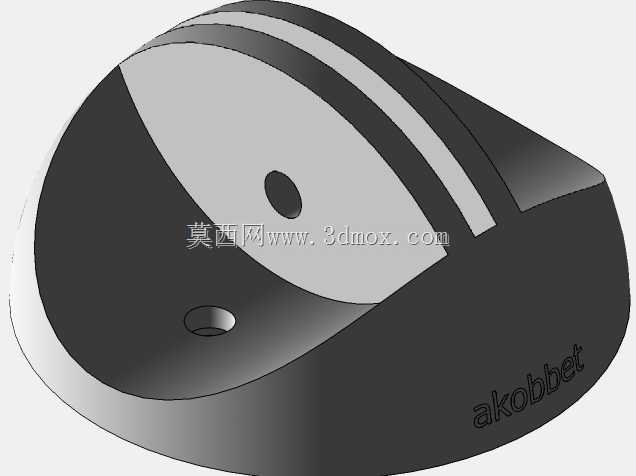

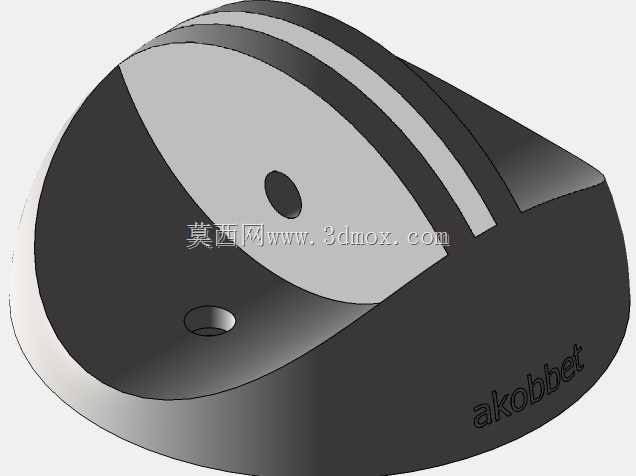

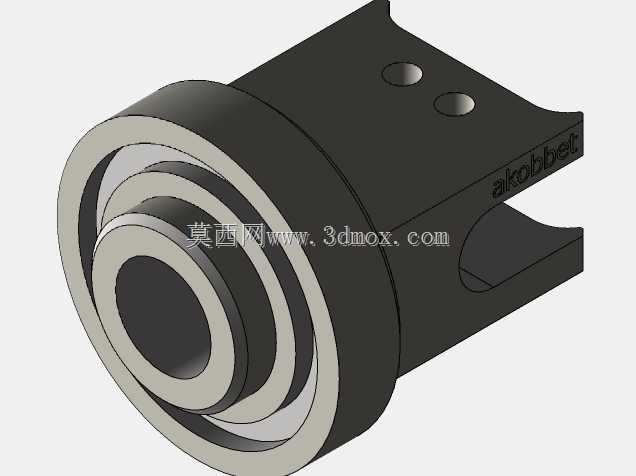

　　该异形支撑构件在常规工装夹具、小型非标输送线侧边限位工位以及台式轻工设备的角度承托场景中使用频率较高，构件主体采用不对称斜切轮廓设计，区别于标准圆形或方形垫块，其顶面与底面存在固定倾斜夹角，可直接为待装配件提供预设倾角的安装基准面，省去现场额外加装斜垫片调整角度的工序，在小批量定制设备的装配环节能有效减少配作工时。

　　从结构功能层面拆解，构件主体为厚壁实体构型，整体刚性足以承受常规工位下的垂直压载与侧向剪切力，不会在长期受压后出现基面塌陷变形。两个贯通安装孔分别布置在倾斜基面与侧部实体区域，孔位轴线垂直于各自所在的安装贴合面，装配时可直接穿入内六角螺钉完成锁紧，孔位周边预留了足够的螺钉头沉放空间与扳手操作间隙，不会出现螺钉锁紧时与周边曲面干涉的情况。构件外侧的环形凸边并非装饰结构，其作用是提升斜切交接位置的截面抗弯模量，该位置是整个构件受力时应力集中最明显的区域，增设凸边后可抵消部分弯矩带来的边缘拉应力，避免长期交变载荷下出现起始于棱边的裂纹。

　　设计过程中首先从工位的安装边界反向推导外形尺寸：底部贴合面为完整圆弧轮廓，可适配圆形安装基板或者弧形工位槽的定位需求，放置时无需额外找正径向位置，圆弧面可自动适配槽型轮廓完成初定位。倾斜顶面的轮廓覆盖常用小型传感器、限位挡块或者轻量执行元件的安装 footprint，常规尺寸的角件安装时不会出现支撑面悬空的情况。两个安装孔的孔间距经过匹配校核，既避开了构件内部的应力集中路径，也符合通用小型安装板的标准孔距系列，无需在配套安装板上重新非标打孔。构件侧壁的标识区域采用下沉刻字构型，不会突出外轮廓影响装配贴合，也避免了后期表面喷涂处理时刻字内容被覆盖磨损。

　　建模时优先以底部圆弧基面为草图基准，先拉伸生成主体实体，再通过斜切切除特征生成带倾角的顶部安装面，环形凸边采用扫掠特征沿斜切交接棱线生成，保证凸边截面尺寸全程均匀一致。贯通孔特征在所有主体构型完成后再进行打孔，避免前期特征重构时孔位基准出现漂移。所有棱边位置均做了小半径圆角过渡，既消除了机加工后的锐边毛刺，也进一步降低了棱边位置的应力集中系数。

　　实际装配使用时，底部圆弧面直接贴合工位的弧形定位槽，穿入侧部孔的紧固件完成构件自身的工位固定，待安装的功能元件贴紧倾斜顶面后，通过顶面的贯通孔穿入螺钉锁紧，整个装配链路无需额外加工调整垫片，元件安装后即可获得稳定的预设倾斜角度，在需要对检测元件做倾斜布置、或者对物料导向块做角度承托的工位中，该构件可直接替代多件拼合的垫块组合，减少装配累积误差，提升工位整体的定位一致性。构件的实体壁厚经过冗余校核，在常规轻工装配工位的载荷范围内不会出现塑性变形，曲面过渡位置的壁厚均匀，机加工或3D打印成型时都不会出现局部壁厚突变导致的成型缺陷。
