12厘米规格设备散热风扇固定安装支架

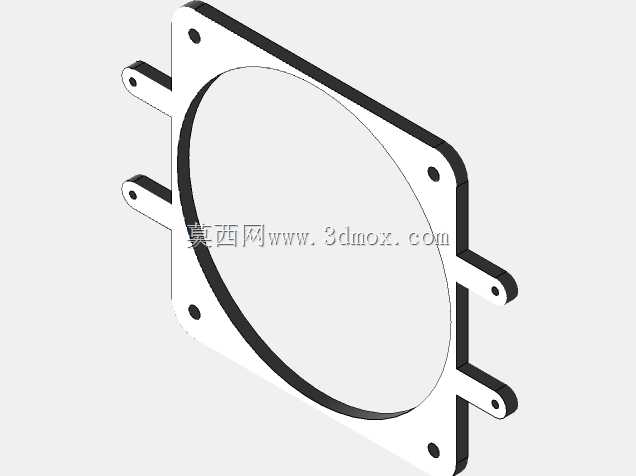

　　在工业电控柜、小型机床操作箱、嵌入式工控设备的散热系统搭建中，风扇安装支架是衔接散热风扇与设备壳体的核心衔接部件，这款适配12cm规格风扇的安装支架，正是针对这类紧凑安装空间的散热固定需求设计。日常做设备结构改型时，不少场景会遇到原有壳体预留的风扇安装位孔距不匹配、壳体壁薄无法直接承托风扇运行振动的问题，这类支架就可以作为过渡转接件，既可以修正安装孔位的偏差，也能通过支架的结构强度分散风扇运行时的微幅振动，避免长期运行后壳体安装孔出现开裂、螺丝滑牙的问题。从结构设计来看，这款支架采用框式承载结构，主体为适配12cm风扇外轮廓的方形框体，中间预留完整的圆形通风通径，不会遮挡风扇的进出风通路，保证散热气流的通过率，

　　不会因为支架的存在额外增加风阻。框体边缘做了等距分布的安装孔位，孔位位置完全匹配标准12cm轴流风扇的固定孔距，安装时不需要额外对风扇做打孔改型，直接用标准紧固件就能将风扇锁紧在支架框体上。支架向外延伸出多组带安装孔的固定支耳，支耳的伸出长度经过核算，既可以让支架与设备壳体之间留出足够的安装操作空间，方便拧紧风扇侧的固定螺丝，也能适配不同厚度的壳体壁安装需求，支耳上的安装孔采用通孔设计，可适配不同规格的自攻螺丝或者机丝螺丝，适配不同材质的设备壳体，不管是钣金机柜、塑料外壳还是铝型材拼装的设备框架，都能找到对应的固定方式。设计过程中重点考虑了安装边界的兼容性，支架整体的外轮廓尺寸控制在合理范围，

　　不会因为加装支架导致风扇组件的整体占用空间过大，适配设备内部紧凑的布线与元器件布局，不会和周边的电容、接线端子、线路板等元器件产生干涉。支耳的位置分布做了错位设计，避开了常见设备壳体上的加强筋、走线槽位置，减少安装时需要对壳体做二次切割打磨的工作量。从实际使用场景来看，这类支架除了用在工业设备的散热改造中，也可以用在小型3D打印机、激光雕刻机这类桌面级加工设备的散热改装上，这类设备原厂往往预留了风扇安装位但没有配套的固定结构，直接用这款支架就可以快速完成风扇的固定，不需要重新设计定制安装件，缩短改型周期。支架的结构强度经过校核，框体部分的厚度足以承托标准12cm轴流风扇的重量，即使设备在移动或者运行过程中产生持续振动，

　　支架也不会出现形变，保证风扇的运行位置稳定，不会因为支架变形导致风扇扇叶擦碰到周边结构，引发运行异响或者扇叶损坏的问题。另外，支架的框体边缘做了贴合设计，安装后支架与风扇接触面、支架与设备壳体接触面都能保持平整贴合，不需要额外加装减震垫片也能减少振动传递，如果是对噪音控制有要求的场景，也可以在贴合面加装薄橡胶垫进一步降低运行噪音。在做三维建模时，这款支架的所有安装孔位都做了公差预留，固定孔的孔径略大于标准螺丝直径，方便安装时调整位置，抵消加工或者安装时产生的位置误差，支耳的弯折角度做了精准控制，保证所有固定面都处于同一安装平面，不会出现安装后支架翘曲、风扇安装倾斜的问题。中间的圆形通径尺寸略大于风扇的有效扇叶直径，既保证气流顺畅，也能避免支架边缘和扇叶产生剐蹭，即使安装时风扇有小幅的位置偏移，也不会出现运动干涉。
