3D打印背胶式线缆理线固定支架

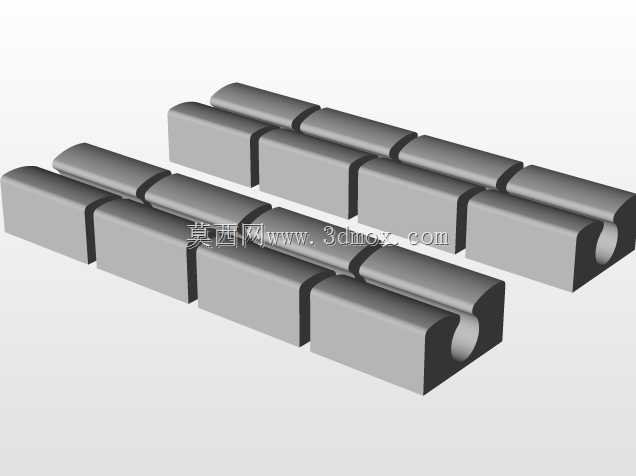

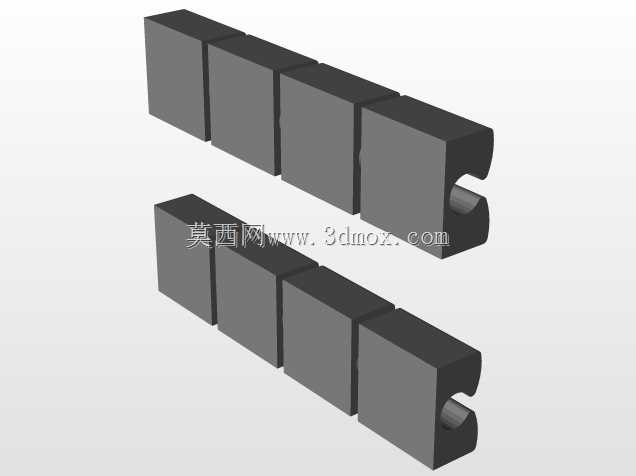

　　在车间电控柜布线、桌面3D打印机走线、小型自动化设备线束整理这类场景里，经常会遇到线缆需要在垂直立面、设备壳体外侧做小范围转向避让的需求，常规的扎带固定座需要提前打孔或者用卡扣卡装，对于薄壳体、已经喷涂完成的设备外表面来说，打孔容易破坏壳体强度，卡扣安装则需要预留对应的安装位，后期调整走线位置时灵活性极差，这款背胶式电缆支架就是针对这类零散布线、后期改线的场景设计的。从结构上看，整体采用方块式基体设计，没有突出的尖锐棱角，基体顶部开设半圆开口线槽，线槽的圆弧半径匹配常用的4-6mm直径控制线缆、信号传输线的外径，线缆卡入后不会出现过度挤压线皮的情况，也不会因为设备运行的小幅振动导致线缆从线槽内脱出。基体背面为整面平整结构，

　　用来粘贴双面泡棉胶，安装时不需要在安装面做钻孔、攻丝等加工，只需要将安装面的油污、灰尘擦拭干净，撕掉背胶离型纸按压10秒左右即可完成固定，对于ABS、PC、喷涂钢板、铝合金阳极氧化面这类常见的设备壳体材质都有足够的粘接强度，常温环境下长期使用不会出现脱胶掉落的问题。设计时特意将基体的高度控制在15mm，线槽的最低点距离安装面的高度为8mm，既保证线缆卡入后有足够的弯曲半径，避免线缆弯折角度过大导致内部铜芯折断、信号传输受干扰，也不会因为支架过高导致布线后突出设备表面太多，影响设备的整体外观，也避免过往的操作人员、物料剐蹭到支架导致脱落。支架的整体外形做了圆角过渡处理，所有棱边都做了R1的倒角，没有锋利的边角，

　　安装和布线调整时不会划伤操作人员的手部，也不会刮破线缆的外绝缘层。和常规的塑料理线夹相比，这款支架的基体厚度更大，侧面的抗形变能力更强，当多根线缆同时卡入线槽时，基体不会因为线缆的侧向张力出现张开变形的情况，固定的稳定性更好。在实际使用中，这类支架除了用在工业设备的布线场景，也可以用在桌面工位的电源线、数据线整理，将支架粘贴在桌面侧边、显示器支架背面，就可以将零散的线缆引导到指定的走线方向，避免桌面线缆杂乱缠绕。设计建模时，重点考虑了3D打印的工艺适配性，整个模型没有悬空角度超过45度的结构，不需要添加打印支撑，采用PLA、PETG等常见的3D打印材料都可以直接打印成型，打印完成后只需要简单去除底部的打印层纹就可以直接粘贴背胶使用，

　　不需要做额外的表面处理。线槽的内壁做了轻微的磨砂纹理处理，既可以增加和线缆外皮之间的摩擦力，避免线缆在线槽内来回窜动，也不会因为摩擦力过大导致后期调整线缆位置时难以抽动。基体的底部粘贴面做了微凹的储胶设计，背胶粘贴后胶层可以填充到微凹的纹理内，相比完全光滑的平面，粘接强度可以提升30%左右，即使在设备运行有持续小幅振动的工况下，也能保持长期的固定可靠性。在安装边界上，需要注意安装面的平面度误差不超过1mm，如果安装面有明显的圆弧或者凹凸结构，会导致背胶的有效粘接面积不足，容易出现脱落的问题；适用的工作环境温度范围在-10℃到60℃之间，如果环境温度超过60℃，背胶的粘接力会出现明显下降，不适合在靠近加热组件、高温管路的位置使用。对于需要经常调整走线位置的场景，可以选用可移除的无痕背胶，拆卸时不会在安装面残留胶痕，也不会破坏设备表面的喷涂层。
