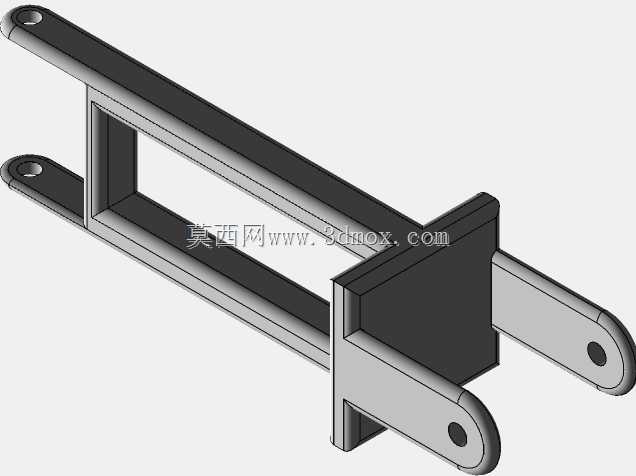

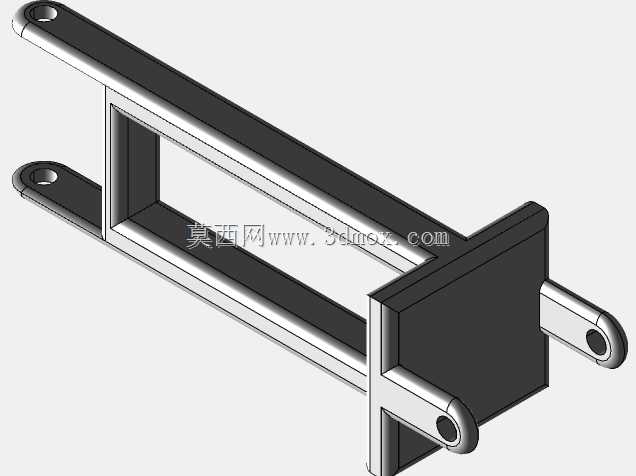

双90度步进电机伺服连杆连接结构

项目分类:通用机械零部件 发布时间:2024-03-14 ID:743362
  • 双90度步进电机伺服连杆连接结构
  • 双90度步进电机伺服连杆连接结构
  • 双90度步进电机伺服连杆连接结构

  在桌面级小型机器人关节开发、教学实验机械臂搭建、小型自动化联动工位改造场景中,双轴步进电机的同步转角传动一直是容易被忽略的结构细节——很多入门级开发方案直接用联轴器硬接输出轴,一旦两个电机的安装平面存在90度垂直布局偏差,运行过程中就会出现轴系径向憋劲,轻则导致步进电机丢步、定位精度漂移,长期运行还会造成电机输出轴轴承偏磨,缩短驱动元件使用寿命。这套伺服连杆连接器正是针对这类垂直布局双步进电机的传动衔接需求设计,核心作用是在两个呈90度布置的步进电机输出轴之间建立稳定的运动传递路径,抵消安装过程中微小的同轴度、平面度误差,保证两个轴系的旋转动作可以同步联动,不会因为刚性连接产生附加内应力。从结构设计逻辑来看,

  这套连杆没有采用复杂的齿轮啮合或者万向节结构,而是用极简的双铰支连杆形式实现运动传递:两端的连接孔分别对应两个步进电机的输出轴安装位,孔位公差按照小间隙配合设计,既可以保证轴与连杆之间无相对滑动的扭矩传递,又能预留微小的自适应调整余量,抵消两个电机安装座之间0.2mm以内的位置度偏差,不需要在装配时反复打表调整安装精度,大幅降低小型机器人关节的装配调试难度。连杆主体采用等截面杆身设计,杆身的截面尺寸经过扭矩校核,在传递16A规格伺服电机额定输出扭矩的工况下,杆身的扭转变形量控制在0.1度以内,不会因为连杆自身的弹性变形影响末端关节的定位精度;两端的连接耳片做了加厚处理,避免在频繁正反转的启停冲击下出现耳片根部断裂的问题,

  适配小型机器人关节频繁换向、快速启停的运动特性。从安装边界来看,这套连杆的整体回转半径经过严格控制,当两个输出轴呈标准90度布局、中心距处于设计额定值时,连杆在整个0-180度回转行程内不会和周边的电机安装座、线束固定座、结构框架产生运动干涉,设计阶段就已经做了全行程的运动包络校核,使用者不需要额外调整周边结构的避让空间,直接按照标准孔位安装即可投入使用。连接端的锁紧方式采用侧面顶丝固定,对应电机输出轴的平面位,安装时只需要将连杆孔套入电机轴,拧紧侧面顶丝就可以完成固定,不需要额外加工键槽或者定制异形轴,适配市面上绝大多数标准规格的16A伺服步进电机输出轴尺寸,通用性较强。在实际应用中,

  这套连杆不仅可以用于机器人工作室的教学类机械臂关节传动,也可以移植到小型自动化设备的90度联动工位上,比如小型翻转料台的双轴驱动、桌面级分拣机构的摆臂传动、3D打印设备的双喷头联动结构等场景,相比齿轮传动结构,它没有啮合背隙,不需要定期润滑维护,运行过程中无额外噪音;相比同步带传动,它不需要额外设置张紧机构,结构更紧凑,长期运行不会出现带体松弛导致的传动比失准问题。设计过程中特意弱化了非必要的结构特征,整个零件没有复杂的曲面或者薄壁结构,不管是采用机加工方式制作金属样件,还是采用FDM3D打印方式制作快速验证件,都可以轻松实现,不需要特殊的加工工艺支撑,非常适合原型开发阶段的快速迭代验证。杆身的受力路径做了平顺化处理,没有出现应力集中的直角突变位置,在承受额定冲击扭矩的工况下,应力分布均匀,不会出现局部应力过高导致的断裂失效,经过上万次往复回转测试,结构依然可以保持稳定的传动精度,没有出现明显的磨损或者松动问题。
