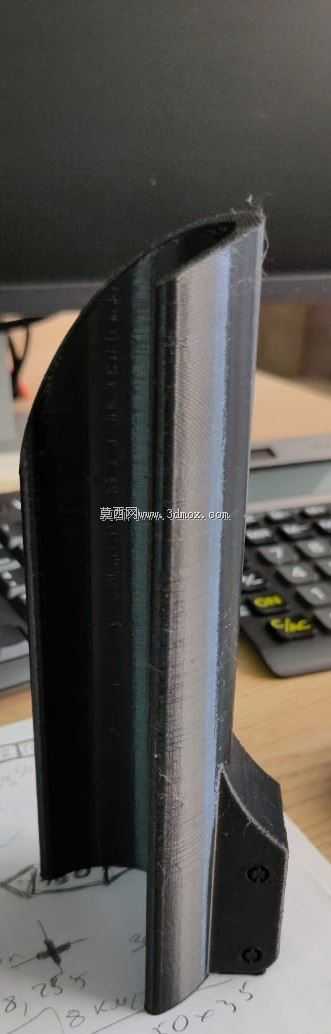

KTM DUKE摩托前叉防护结构设计

　　在越野摩托与街车的日常使用场景中，前叉作为悬挂系统核心外露部件，长期直面飞石击打、泥水侵蚀、骑行过程中的剐蹭风险，尤其是林道穿越、非铺装路面行驶时，前轮卷起的硬质沙砾会高速冲击前叉外露的活塞杆与外管表面，一旦活塞杆表面出现磕碰凹痕，就会直接破坏油封密封性能，导致减震油渗漏，大幅缩短前叉保养周期，甚至引发减震阻尼失效的安全隐患。这款针对KTM DUKE车型开发的前叉防护装置，正是围绕这类实际使用痛点完成的结构设计，区别于通用型捆绑式护板，该结构完全匹配对应车型前叉的安装点位，无需额外打孔破坏原车结构，也不会与前叉的减震行程、转向限位产生干涉。从结构形态来看，防护主体采用弧面贴合设计，整体曲面完全顺着前叉外管的圆柱轮廓做随形处理，

　　安装后与前叉外管保留均匀的2mm间隙，既不会因为紧贴管壁导致泥沙淤积在接触面磨损外管漆面，也不会因为间隙过大在高速行驶时产生风噪共振。防护装置下半部分的安装支座做了分体式加强结构，两个带沉头孔的安装位直接对应前叉下部原厂预留的护板安装螺孔，沉头孔设计可以让螺栓安装后端面完全与支座平面齐平，避免突出的螺栓头勾挂骑行过程中遇到的杂草、线缆等异物。支座与上部防护主体的衔接位置做了圆弧过渡加强筋，避免越野骑行中受到强烈冲击时出现应力集中断裂的问题。从安装边界来看，该防护装置覆盖了前叉外管从下三星到前轮轴上方的核心外露区域，上部边缘做了向内收的卷边处理，既可以提升整体结构的抗冲击刚度，也能引导溅起的泥水顺着弧面向下导流，

　　不会顺着防护板与前叉的间隙向内渗透。在实际功能设计上，该防护装置除了抵御飞石冲击外，还兼顾了低速摔车时的前叉防护作用，当车辆发生侧向倾倒时，防护板会先于前叉外管接触地面，其采用的高强度工程塑料材质可以通过自身形变吸收大部分冲击能量，避免金属材质的前叉外管出现磕碰变形。设计过程中重点校核了防护装置与前轮、刹车卡钳、挡泥板的运动间隙，当前叉压缩到最大行程、转向打到最大角度时，防护板与周边部件的最小间隙仍保留有8mm以上的安全距离，完全不会出现运动干涉。同时考虑到户外骑行的散热需求，防护板并没有完全包裹前叉外管，而是保留了后侧的开放区域，不会影响前叉在长时间高强度工作时的散热效率，避免因为防护装置包裹导致减震油温度过高、

　　阻尼性能衰减的问题。针对安装维护的便利性，该结构仅需两颗标准螺栓即可完成固定，单人无需专用工具就能完成拆装，日常保养清理前叉部位的泥沙时，也可以快速拆下防护板做深度清洁，不会给日常维护增加额外工作量。在细节处理上，防护板的所有外露边缘都做了R2以上的圆角处理，没有尖锐棱角，避免安装维护或者骑行过程中剐蹭造成人员受伤，安装支座的孔位公差控制在±0.1mm范围内，既可以保证安装时对位顺畅，也不会因为孔位间隙过大导致高速行驶时防护板出现抖动异响。
