板式家具钻孔定位工装夹具结构设计

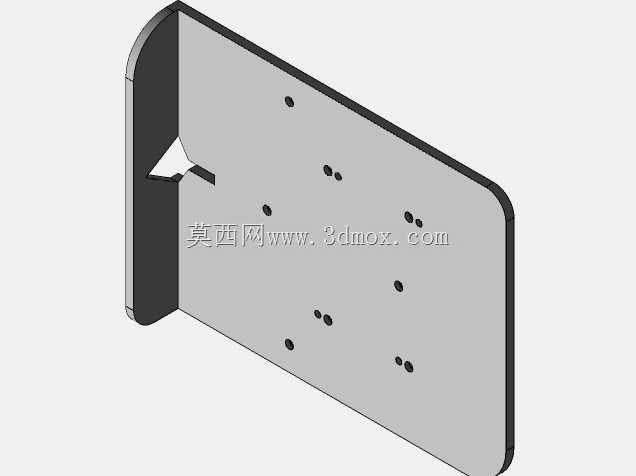

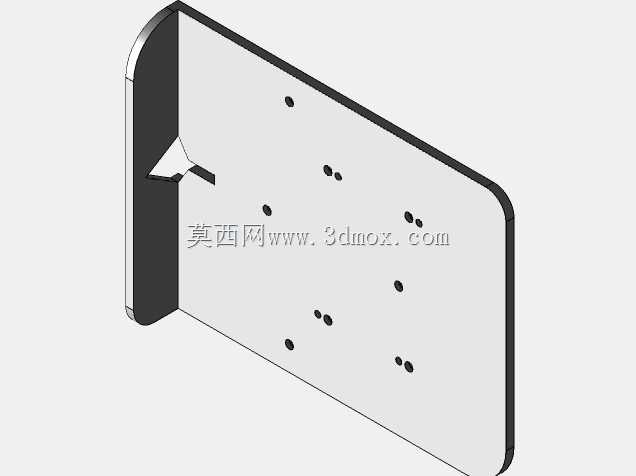

　　在板式家具批量生产的钻孔工序中，这类定位夹具的核心作用是替代人工划线定位，解决多规格孔位同轴度偏差、孔距超差的常见加工问题，适配排钻、手持手电钻等常规钻孔设备的现场作业需求，尤其适合定制家具小批量多批次的生产场景，无需复杂调机即可快速完成待加工板材的装夹定位。从结构设计逻辑来看，该夹具采用一体化板式基准座作为核心承载主体，基准侧边做了加厚直角翻边处理，作业时可直接抵靠在板材的定位基准边上，无需额外校准即可快速确定夹具与板材的相对位置，翻边与基准面的垂直度公差控制在0.05mm以内，能有效避免因基准偏移带来的孔位整体偏差。基准面上的所有钻孔导向孔均按照家具常用的五金件安装孔位排布，包含不同孔径的单孔、成对排布的偏心轮安装孔、螺丝过孔，

　　孔位间距严格遵循32mm系统的板式家具通用安装标准，覆盖常规柜门铰链、抽屉滑轨、层板托、连接件的安装孔位需求，作业时只需将对应规格的钻套嵌入导向孔，即可引导钻头垂直进给，避免手持钻孔时的钻头倾斜、孔口崩边问题。考虑到木工车间的实际作业环境，夹具主体采用硬质铝合金材质加工，整体做了发黑耐磨处理，既保证了基准面的平面度长期使用不变形，又控制了整体重量，单人即可手持移动完成不同工位的装夹作业，整体厚度控制在15mm，不会因夹具过厚导致钻头有效行程不足，适配市面上绝大多数长度的木工专用钻头。夹具的安装边界设计充分考虑了不同厚度板材的适配性，基准翻边的内空高度为40mm，可覆盖16mm、18mm、25mm等常规板式家具板材的厚度，

　　装夹时无需额外的锁紧机构，依靠作业时的手部按压即可完成固定，针对大尺寸板材的批量加工，也可通过夹具两端预留的沉头安装孔，用快速夹钳将夹具固定在辅助工作台上，形成固定式钻孔工位，进一步提升连续作业的效率。导向孔的排布做了分区设计，左侧区域对应柜门铰链的安装孔位，中间区域对应三合一连接件的安装孔组，右侧区域对应层板托、滑轨的安装孔位，不同功能的孔组做了微小的倒角标识区分，作业人员可快速识别对应孔位，减少选错孔位的概率。所有导向孔的入口端均做了1mm的倒角处理，既方便钻头快速导入，又能减少钻套与孔壁的磨损，长期使用后只需更换磨损的钻套即可，无需整体更换夹具，降低了工装的维护成本。在实际应用中，

　　这类夹具可将单块板材的钻孔定位时间从传统划线作业的3-5分钟压缩到10秒以内，孔位精度可控制在±0.1mm以内，完全满足家具五金件的装配公差要求，有效减少因孔位偏差导致的板材报废问题，同时降低对作业人员的技能要求，新员工经过简单培训即可完成高精度的钻孔作业，适配定制家具门店现场加工、小型家具厂批量生产等多种作业场景。
