金属插件高度分拣L型导向夹具结构

　　在接插件批量冲压生产的后段工序里，这类L型结构的分拣夹具是产线旁离线分选工位的核心工装，主要应对的是冲压成型后，除插脚高度存在公差波动外，其余外形、宽度、厚度尺寸一致性极高的金属接插件分拣需求——这类插件如果混料流入后续组装工序，会出现插装不到位、虚接、壳体装配间隙超差等问题，靠人工目视分选效率极低，且长时间作业后漏检率会快速上升，因此需要靠纯机械结构的导向限位来实现快速分选，不需要额外配置传感检测元件，靠结构本身的尺寸边界就能完成不合格件的筛除。

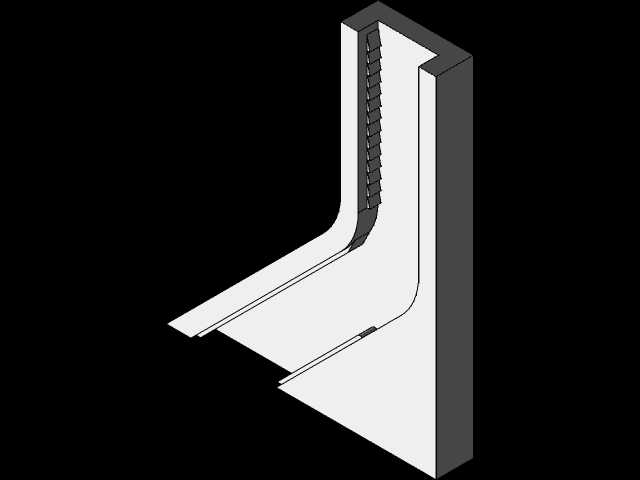

　　从结构形态来看，整个夹具采用L型折弯的一体化导向槽设计，竖直段与水平段通过圆弧过渡衔接，避免插件在滑落过程中出现卡滞、磕碰变形的问题。竖直段的内侧开设了连续的等间距限位齿槽，齿槽的深度是按照合格插件的允许高度公差上限来设计的：当插件从竖直段入口靠自重滑落时，高度在合格范围内的插件，其顶端不会触碰齿槽的限位面，可以顺着槽体平滑滑入水平段的出料位置，进入合格件收集区；而高度超差的插件，顶端会被齿槽卡住，无法继续下滑，只需要定期清理被卡滞的超差件即可完成分选，整个过程不需要外接动力，靠零件自重就能完成作业，结构可靠性极高，几乎没有易损件。

　　设计这类夹具的时候，首先要确认的是待分拣插件的实际尺寸公差带，竖直段槽体的内部宽度要比插件的厚度大0.1-0.2mm，保证插件滑落时不会出现侧倾、翻转，同时又不会因为间隙过大出现晃动卡滞；过渡圆弧的半径不能小于插件自身的最小折弯半径，避免插件经过弯道时出现表面划伤或者塑性变形。内侧限位齿的齿距要和插件的滑落速度匹配，齿距过小会增加插件和齿面的摩擦阻力，导致合格件也出现卡滞，齿距过大则会让超差件无法被有效拦截，失去分选作用。水平段的长度要足够让滑出的插件能够平稳落入收集容器，避免插件掉出容器外，同时水平段的槽体宽度和竖直段保持一致，全程对插件进行导向约束，避免插件在滑落末端出现姿态偏移。

　　安装边界上，整个夹具可以通过L型背部的安装面直接固定在工位台架上，不需要额外的复杂安装支架，安装时要保证竖直段的垂直度偏差不超过0.5°，否则插件滑落时会偏向一侧槽壁，增大摩擦阻力，甚至出现卡料。夹具的整体尺寸可以根据待分拣插件的长度调整，常规处理长度30mm以内的接插件时，竖直段高度设置在200mm左右就能保证足够的滑落行程，让插件能够依靠自重获得足够的下滑动力，不需要额外增加助推机构。槽体的边角都做了0.2mm的倒角处理，避免锋利的边角刮伤插件表面的镀层，影响插件的后续焊接性能。

　　实际生产场景里，这类夹具可以直接布置在冲压机床的出料口旁，冲压完成的插件直接落入夹具入口，就能在线完成高度分选，不需要额外安排分选工位的作业人员，单套夹具每小时可以处理超过1200件插件，分选准确率可以达到99.5%以上，相比人工分选效率提升4倍以上，而且不会出现人工作业疲劳导致的漏检问题。和带检测元件的自动分选设备相比，这种纯机械结构的夹具制造成本极低，维护简单，不需要接电接气，对使用场景没有特殊要求，非常适合中小批量接插件生产的快速分选需求，也可以多套并排布置，同时处理不同规格的插件分选作业，适配多品种小批量的生产模式。在结构细节上，槽体的内壁粗糙度要控制在Ra1.6以下，降低插件和槽壁之间的摩擦系数，保证插件滑落顺畅，限位齿的工作面要做淬火处理，提高耐磨性，避免长时间使用后齿面磨损导致拦截尺寸出现偏差，延长夹具的使用寿命。
