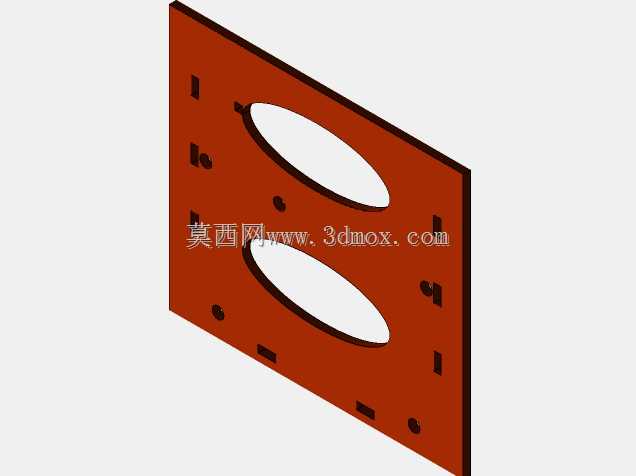

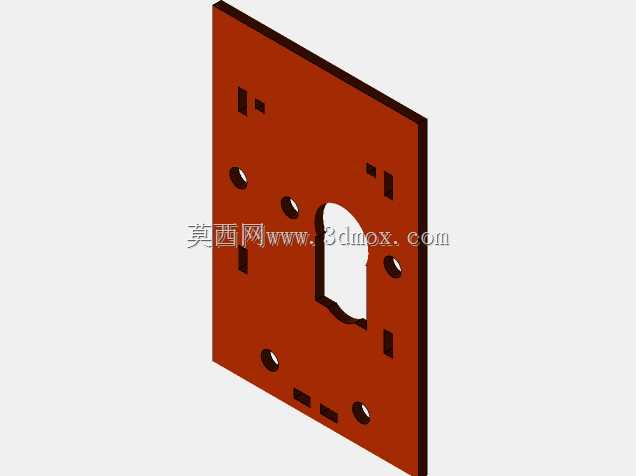

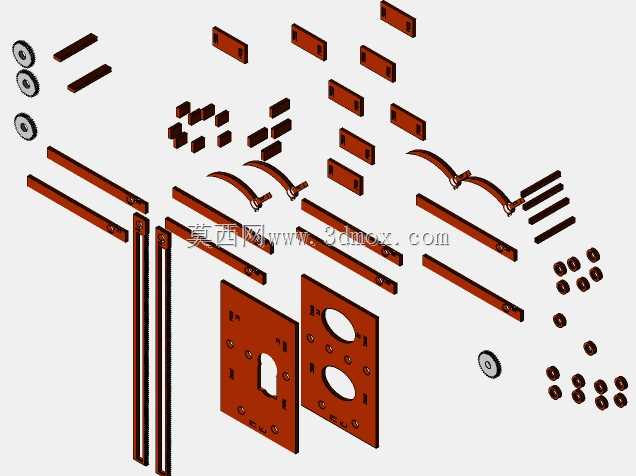

这套仿生机器人的结构设计,核心围绕生物爬行运动的力学特性展开,所有板件、连杆、铰接副均采用等厚板材加工思路,适配激光切割、数控铣削的常规板材加工工艺,无需复杂的五轴加工工序,加工门槛低,适合教学场景下的快速打样与装配验证。从结构布局来看,整机采用对称式分布的多足连杆传动方案,两侧的弧形足端构件通过铰接销轴与长连杆连接,长连杆再与中部的两块安装基板形成转动副,基板上预留的多个安装孔位,既可以作为传动构件的铰接支点,也可作为舵机、控制电路板、电源模块的固定点位,孔位公差按照IT7级精度设计,保证销轴装配后无卡滞、无过大旷量,满足运动传递的精度要求。

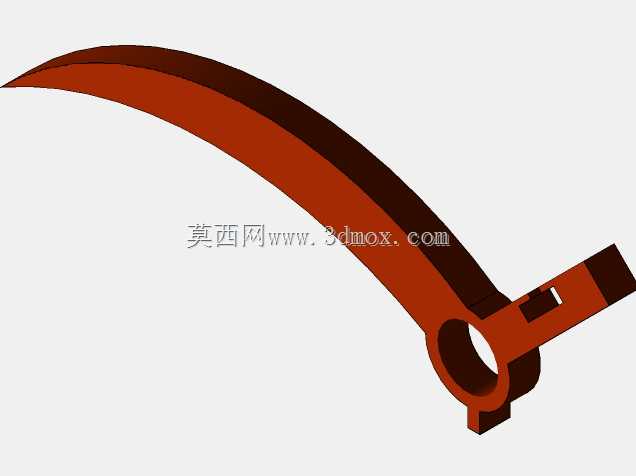

从实际应用场景出发,这类仿生爬行结构可用于狭小空间的探测作业载体,替代人工进入管道、废墟缝隙等人员无法抵达的区域完成环境探查,也可作为机械原理教学的实操载体,让学习者直观理解连杆机构的运动转换逻辑、多构件装配的公差配合要点。设计过程中,所有构件的外形均做了圆角过渡处理,避免尖锐棱角在装配、调试过程中造成划伤,同时减少运动过程中构件之间的干涉风险,足端的弧形轮廓经过运动轨迹仿真验证,在迈步过程中可实现抬升、前伸、落地、支撑的连贯动作,配合舵机的角度控制,可完成前进、转向、小幅越障的动作,越障高度可达到自身足长的三分之一,适配不平整的碎石、草地等非结构化路面。

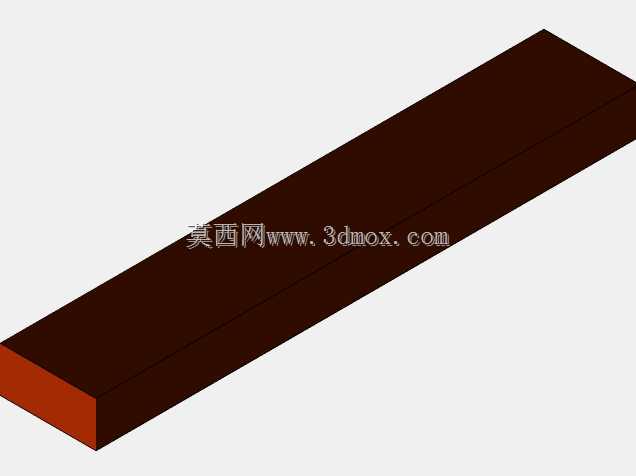

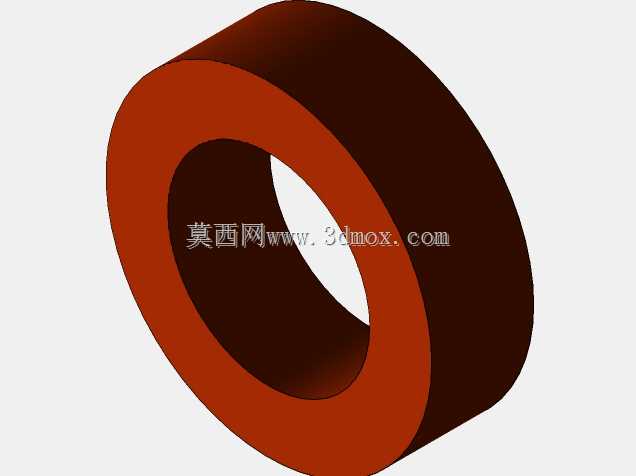

在安装边界方面,两块核心安装基板的间距通过四根长支撑连杆保持固定,支撑连杆两端的安装孔与基板孔位一一对应,装配时可通过销轴快速定位,整机装配完成后的横向宽度不超过200毫米,纵向长度不超过300毫米,整体高度控制在80毫米以内,属于小型轻量化的仿生结构,整体重量可控制在500克以内,搭配常规的9克舵机与小型锂电池即可完成驱动,无需大扭矩的动力部件。所有铰接位置均预留了垫片安装间隙,可根据实际装配的旷量调整垫片厚度,补偿加工误差带来的传动间隙,避免运动过程中出现足端晃动、轨迹偏移的问题。
从功能特性来看,这套结构没有采用复杂的齿轮传动方案,全部通过连杆铰接实现运动传递,传动环节的摩擦损耗小,维护难度低,单个构件损坏后可单独切割替换,无需更换整套组件。设计时充分考虑了装配的工艺性,所有板件的厚度统一,加工时仅需调整板材的切割路径,无需更换不同厚度的原材料,减少加工前的备料流程,构件上的所有孔位直径统一为两种规格,分别对应铰接销轴与紧固件安装,减少装配时的零件种类,降低错装概率。足端构件的弧形曲率经过反复迭代,保证支撑阶段足端与地面的接触面积足够,不会出现打滑侧翻的情况,迈步阶段足端抬升高度足够,不会剐蹭地面凸起障碍。

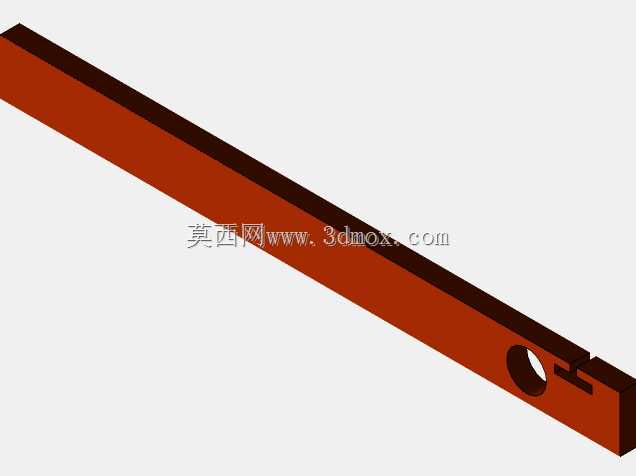

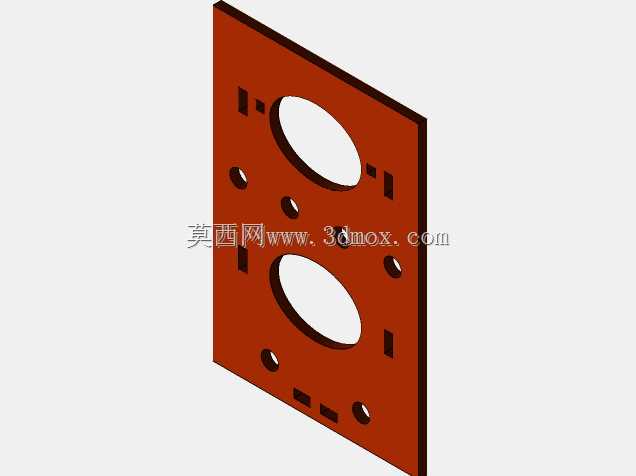

在结构刚度方面,核心安装基板采用了加厚的板材设计,上面的镂空结构既减轻了整体重量,又不会降低基板的抗弯强度,长连杆构件的截面宽度经过力学验算,在承受整机重量与运动冲击的情况下,弯曲变形量控制在0.1毫米以内,不会因为连杆变形导致运动轨迹失真。所有铰接孔的位置度公差控制在0.05毫米以内,保证两侧的足端运动轨迹对称,避免行走过程中出现跑偏的情况。这套结构的设计思路完全围绕易加工、易装配、易维护的核心需求展开,没有冗余的装饰性构件,所有外形结构均服务于运动功能与装配需求,既可以作为仿生机器人研发的基础验证平台,也可作为机械创新设计的参考案例,帮助设计者理解足式机器人的运动原理与结构设计要点,在实际调试过程中,还可通过调整连杆的长度、铰接点的位置,改变足端的运动轨迹,适配不同的行走速度与越障需求,具备较高的改造拓展空间。
