小型四足机器狗关节传动结构设计

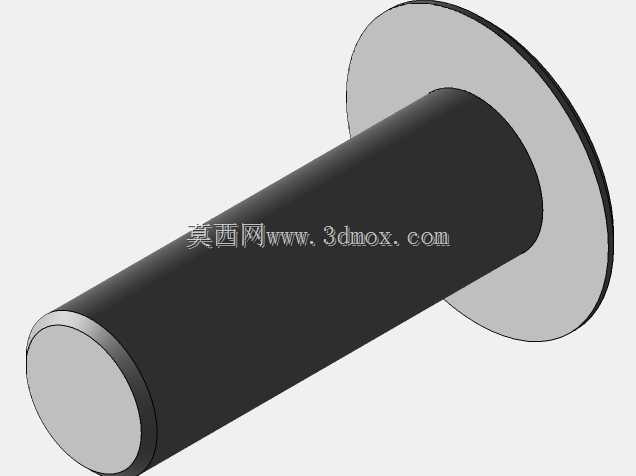

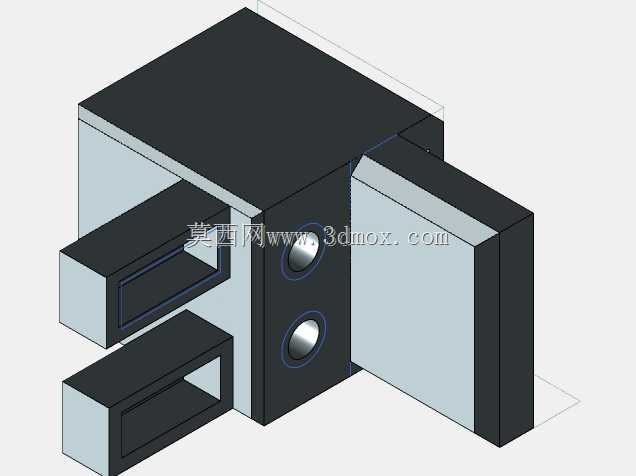

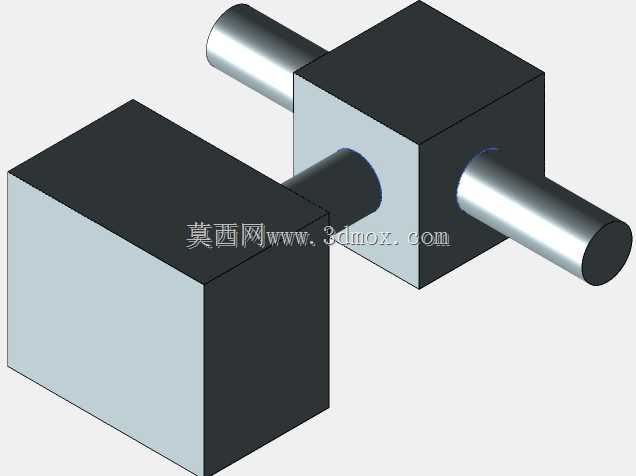

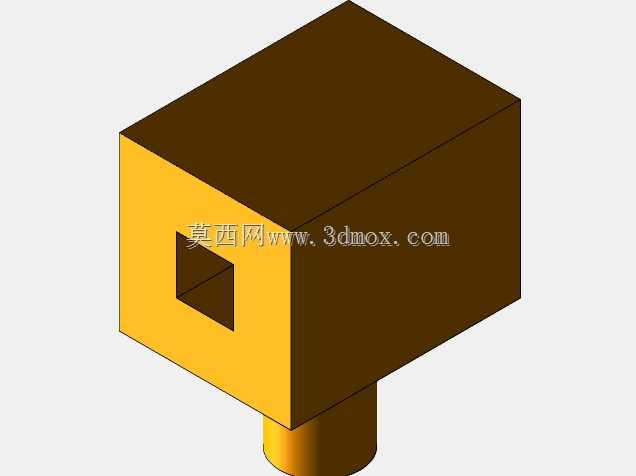

　　这套结构针对小型仿生四足行走装置的关节动力传递环节做了针对性设计，核心解决的是小型桌面级仿生行走装置在做动作演示、运动原理验证时的关节动力衔接问题，常见于高校机械原理课程的仿生机构教学演示、青少年科创项目的行走装置原型搭建、电子动画类仿生展品的动作执行单元开发场景。从实际落地的使用需求来看，这类小型行走装置不需要承载大负载，核心要求是关节转动顺畅、动力传递无卡滞、动作响应跟得上预设的步态逻辑，同时整体结构要足够紧凑，给腿部杆件、控制电路板、动力源预留出充足的安装空间。设计过程中没有采用复杂的一体化关节模组方案，而是用方块式的关节基座搭配贯穿式传动轴的结构，把关节的支撑、传动、限位功能整合到单个基座模块上，

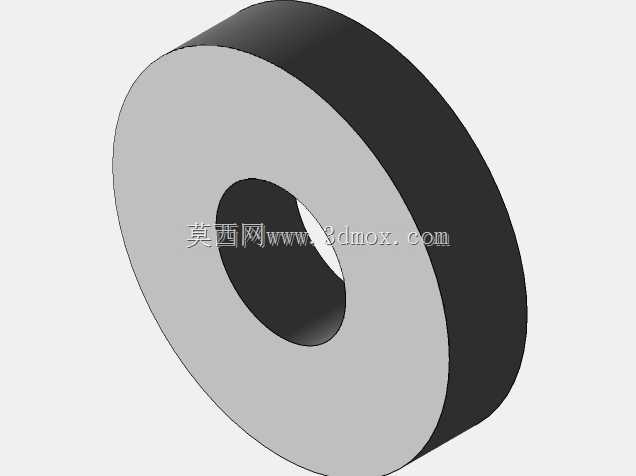

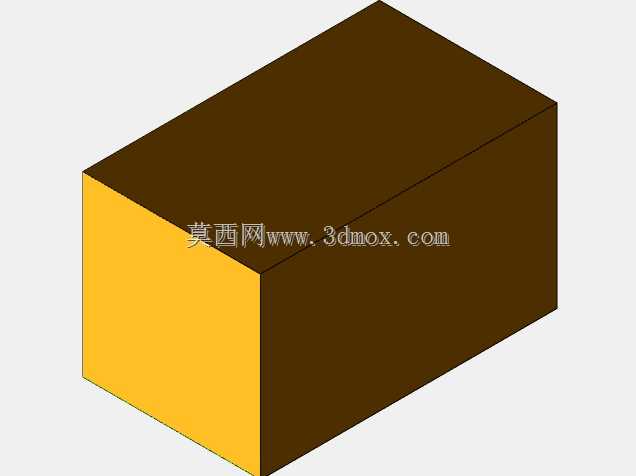

　　每个关节模块都可以作为独立的传动单元，既可以单关节使用实现单自由度转动，也可以多模块拼接组合，实现多自由度的复合运动，适配不同步态的动作需求。从安装边界来看，单个关节基座采用规整的立方体外形，相邻面的安装孔位做了统一的间距设计，不管是和腿部的结构杆件连接，还是和相邻的关节模块拼接，都不需要额外做转接件，直接通过标准紧固件就能完成装配，传动轴的伸出长度做了冗余设计，既可以直接安装摆臂类的传动件，也可以额外加装同步轮、齿轮等动力传递零件，适配不同的传动比需求。在功能特性上，这套结构的传动轴和基座之间预留了标准的轴承安装位，实际装配时可以根据使用场景选择滑动轴承或者滚动轴承，低速演示场景用铜套滑动轴承就能满足需求，

　　需要做连续快速步态运动的场景可以替换成微型滚动轴承，降低转动阻尼，减少动力损耗。关节基座的内部空腔可以容纳微型驱动电机、减速齿轮组或者位置检测元件，不需要额外在结构外部挂载驱动部件，让整体外观更整洁，同时也能对内部的电子元件、传动零件起到防护作用，避免演示过程中异物卡入传动间隙造成结构损坏。从设计思路的角度出发，这套结构刻意做了模块化的拆分，把关节部分做成通用标准件，不同的腿部结构、机身结构都可以和这个关节模块匹配，开发者不需要针对每个关节单独设计支撑结构，只需要根据整体的步态规划调整关节模块的安装位置和传动轴的连接方式，就能快速搭建出不同尺寸、不同动作逻辑的四足行走原型，大幅缩短原型开发的周期。实际使用中，

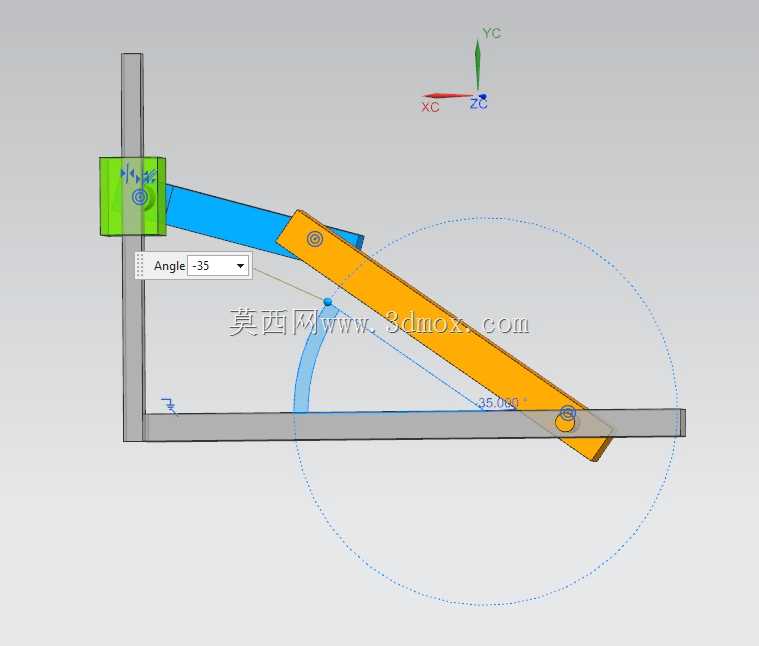

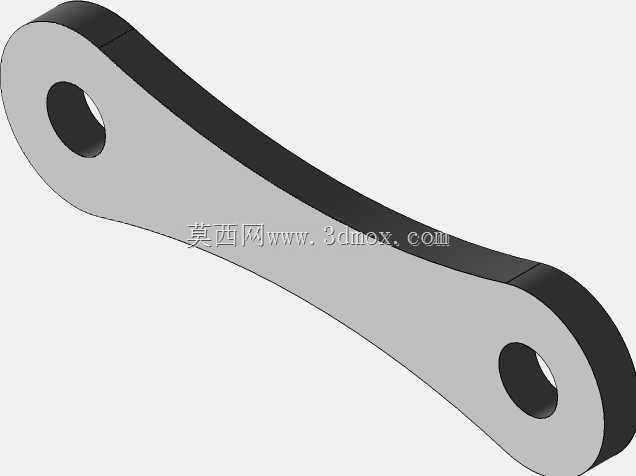

　　这种方块式的关节结构还有一个优势，就是调试的时候拆装非常方便，单个关节的传动间隙、转动阻尼如果不符合要求，不需要拆解整个装置，只需要拆下对应关节的端盖就能调整内部的传动零件配合间隙，或者更换不同阻尼的润滑介质，快速匹配不同的动作速度要求。针对电子动画类的应用场景，这套结构的传动轴转动角度可以通过调整内部的限位块来设定，不需要额外在控制程序里做软限位，避免程序跑飞造成关节过转损坏结构，非常适合用于固定动作循环的仿生展品，不需要复杂的控制逻辑就能实现稳定的往复动作。在尺寸匹配上，传动轴的直径采用了小型仿生装置常用的标准轴径，市面上常见的微型联轴器、摆臂、连杆零件都可以直接适配，不需要二次加工轴径，基座的安装孔位也和常用的微型型材、3D打印结构件的孔位间距匹配，不管是做全金属的功能原型，还是做树脂打印的演示模型，都能直接套用这套关节结构，不需要重新调整安装尺寸。结构设计时还考虑了走线的需求，基座的边角位置预留了穿线缺口，关节内部驱动电机、传感器的线材可以从缺口位置引出到机身内部，避免关节转动时线材被拉扯磨损，提升长期运行的可靠性。
