CA6140车床配套刻度盘承载基座结构

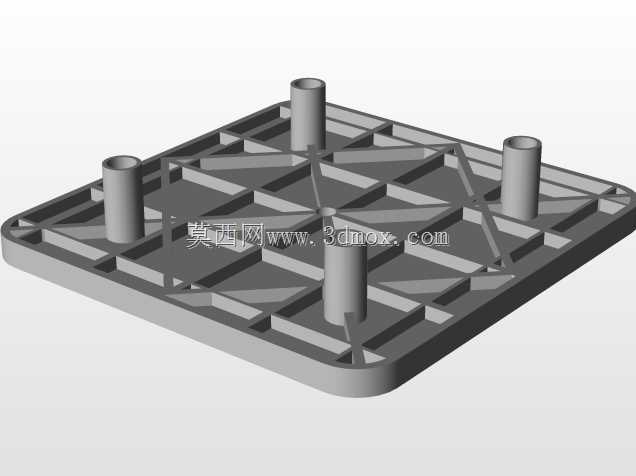

　　在普通卧式车床的进给操作模块中，刻度盘是操作人员判断进给位移、控制切削深度的核心交互部件，而其配套的承载基座，直接决定了刻度盘长期运行的稳定性与读数精度。这款适配CA6140车床的刻度盘承载结构，在设计阶段优先考虑了车床车间多油污、强振动、频繁操作的实际工况，没有采用冗余的厚重实体结构，而是通过网格化的交叉筋板布局，在控制整体重量的前提下，大幅提升了基座的结构刚性，避免长期受切削振动影响出现形变，导致刻度盘偏转、读数误差超差的问题。

　　从实际安装场景来看，基座上分布的四个圆柱形安装柱，位置精度严格匹配CA6140车床进给箱操作侧的安装孔位公差，安装柱的高度经过反复校核，既保证刻度盘装配后与操作手柄的同轴度符合装配要求，又预留了足够的间隙容纳刻度盘的转动阻尼结构，不会出现装配后转动卡滞、或者轴向窜动超标的问题。基座的底板边缘做了圆弧过渡处理，没有尖锐的加工棱角，既避免装配过程中划伤操作人员，也能减少应力集中，在车床长期运行的交变振动载荷下，不会出现边角开裂的失效问题。

　　交叉筋板的布局并非随意排布，而是通过受力仿真优化后确定的走向：筋板分别连接四个安装柱的根部与基座中心区域，将操作时施加在刻度盘上的径向力、周向力均匀分散到整个基座平面，避免局部应力集中导致安装柱歪斜。筋板的厚度与底板厚度保持合理的比例关系，铸造或者铣削加工时不会出现厚薄不均导致的变形，加工完成后不需要额外做大量的时效校正工序，就能满足平面度的安装要求。

　　在设备实际运行过程中，这个基座除了承载刻度盘本体之外，还需要承接操作手柄传递过来的扭转力，操作人员转动手柄进刀时，施加的力会通过手柄轴传递到基座上，网格化的筋板结构可以有效吸收这类瞬时冲击载荷，不会因为频繁的正反转操作导致基座固定螺栓松动。基座的底面设计为完整的平面，安装时可以和进给箱的安装面完全贴合，不需要额外加装调整垫片就能保证安装垂直度，减少了现场装配的调整工作量。

　　从安装边界尺寸来看，基座的整体外轮廓尺寸严格适配CA6140车床进给箱的预留安装空间，不会和周边的进给手柄、换向杆出现运动干涉，即使是在大拖板快速移动的极限位置，基座也不会和床身的其他部件发生碰撞。安装柱的内孔尺寸匹配标准的紧固件规格，现场维修更换时不需要单独定制非标螺栓，直接采用车床通用的标准内六角螺栓就能完成固定，降低了设备维护的配件成本。

　　不同于很多外露操作部件采用的装饰性外壳设计，这个刻度盘基座的所有结构设计都围绕功能实现展开，没有多余的装饰性特征，每一处筋板的走向、每一个安装柱的位置，都对应实际的受力需求与装配要求。在车床的日常操作中，操作人员频繁转动刻度盘调整进给量，基座的刚性足够保证刻度盘不会因为受力出现偏移，长期使用后读数精度依然能保持在允许的公差范围内，减少因为刻度不准导致的工件尺寸超差问题。对于车床改造、设备维修的结构设计人员来说，这个结构的筋板布局思路、安装柱的公差匹配逻辑，也可以直接借鉴到其他同类型机床操作部件的基座设计中，在保证结构强度的前提下控制零件重量，优化加工工艺性。
