CA6140车床用带端面槽圆柱螺钉结构

　　这款带端面槽的圆柱头螺钉，是CA6140普通车床进给箱、溜板箱内部辅助定位与锁紧场景下的适配连接件，在车床日常运行中承担着小行程限位、盖板紧固、调节块锁紧的实际作用，区别于常规外六角、内六角螺钉，其端面开槽的结构设计，完全适配车床内部狭窄安装空间下的正面装拆需求，无需在零件侧面预留扳手活动空间，能最大化利用箱体内的有限布局空间。从实际设计逻辑来看，这款螺钉的杆部采用等直径圆柱结构，公差配合选用h6级精度，与安装孔的间隙控制在0.02mm以内，既保证装配时的顺畅推入，又能避免配合间隙过大导致的定位偏移，在车床进给档位切换的频繁振动工况下，不会出现连接件窜动、松脱的问题。头部采用大直径圆柱台设计，台肩厚度控制在5mm，

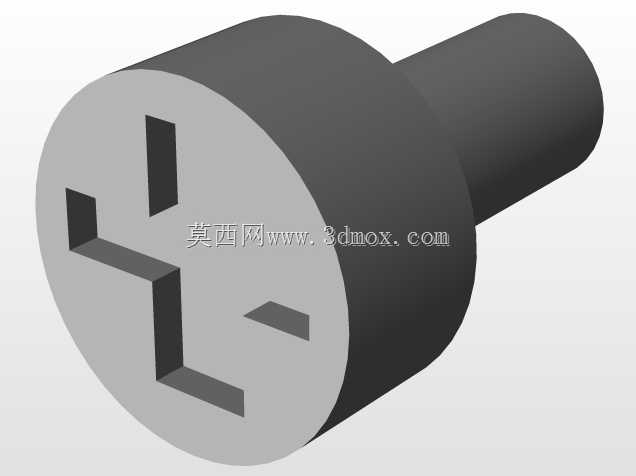

　　压紧面的平面度公差控制在0.01mm以内，装配时台肩面与被压紧零件表面完全贴合，不会出现压偏、局部应力集中的情况，即使在车床长期满负荷运行产生的持续振动下，压紧力也能均匀分布在接触面上，避免被压紧的薄型调节垫片出现压痕、变形。头部端面的槽型并非普通一字槽，而是采用了三段式非对称槽结构，其中主槽宽度适配3mm厚度的专用勾形扳手，两段辅助浅槽用于微调时的小角度卡合，这种设计既满足了大扭矩锁紧时的扳手受力需求，又能在需要微调整螺钉拧入深度时，用小型一字起子即可完成小角度转动，无需更换大尺寸扳手，适配车床装配调试时的不同操作需求。从安装边界来看，这款螺钉的总长度控制在28mm，其中杆部螺纹段长度18mm，头部直径16mm，

　　安装时需要在被连接件上预留直径17mm、深度6mm的头部沉孔，沉孔底部的平面粗糙度要求达到Ra1.6，保证台肩面贴合紧密，螺纹段适配M10普通粗牙螺纹，拧入深度达到12mm即可满足锁紧力要求，无需过度拧入导致螺纹孔滑牙。在实际车床运维场景中，这类螺钉多用于进给箱内滑移齿轮的定位挡块紧固、溜板箱刻度盘组件的锁紧环固定、挂轮架上的调节块限位，这些位置的共同特点是安装空间局促，周边有滑移齿轮、传动轴等运动部件，无法使用普通外六角螺栓的侧面扳手操作空间，端面槽的结构可以让操作人员从箱体正面的观察孔位置伸入扳手完成装拆，无需拆解周边的传动轴、齿轮组件，大幅降低设备维护的拆装工作量。设计过程中针对车床运行时的切削振动问题，

　　特意在头部台肩与杆部的过渡位置设计了R0.5的圆角过渡，避免应力集中导致的螺钉头部断裂，同时螺纹收尾处采用退刀槽结构，避免螺纹末端的不完整牙型与安装孔口干涉，保证螺钉能完全拧到位，台肩面与被连接件完全贴合。材料选用45号钢调质处理，硬度达到HB220-250，既保证足够的强度承受锁紧扭矩，又具备一定的韧性，在车床频繁启停的冲击载荷下不会出现脆断，表面氧化处理即可满足箱体内的防锈需求，无需额外镀覆处理，控制加工成本的同时适配车床内部的润滑油环境，不会与润滑油产生不良反应。在建模过程中，槽型的位置度公差控制在0.05mm以内，保证扳手卡入时不会出现偏斜，拧动时受力均匀，不会因为槽型偏位导致扳手滑脱，刮伤箱体内的其他零件表面，杆部与头部的同轴度公差控制在0.02mm，保证装配后螺钉杆部与安装孔同轴，不会出现别劲、卡滞的情况，影响被连接件的滑动精度。
