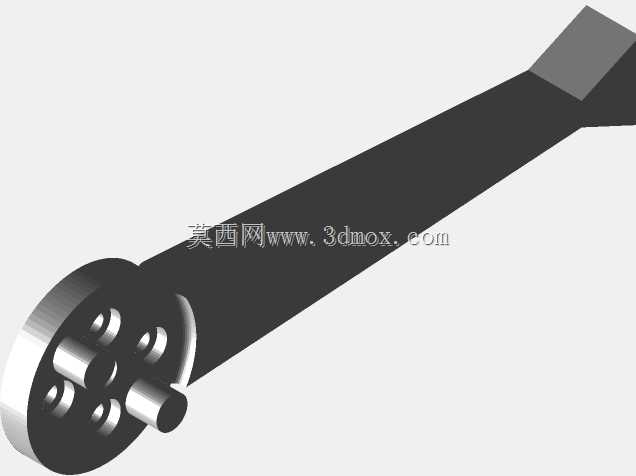

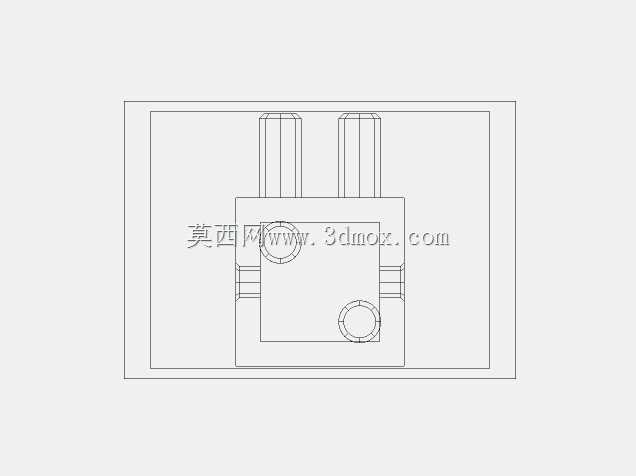

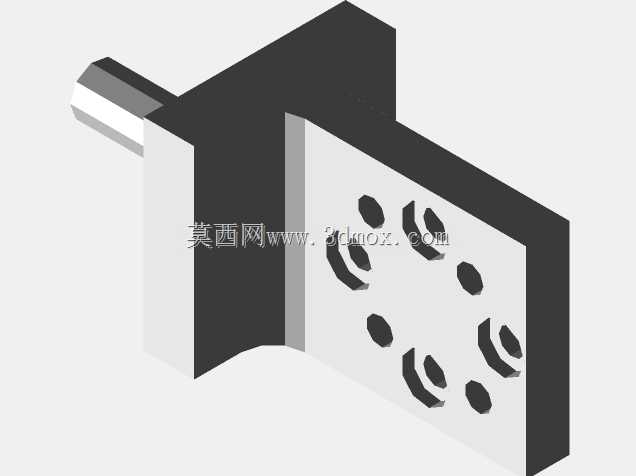

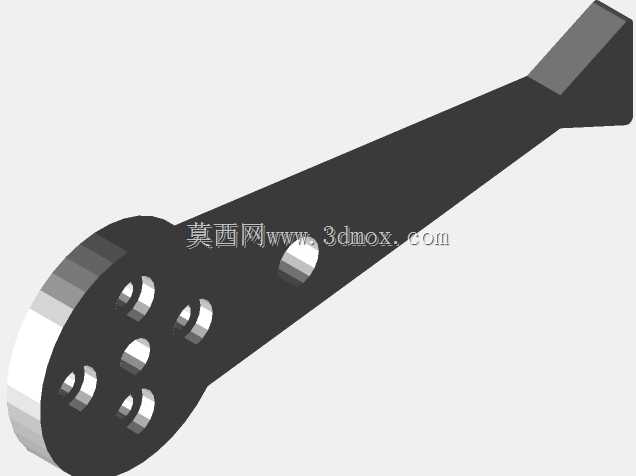

同轴度测试用推力试验承载环结构

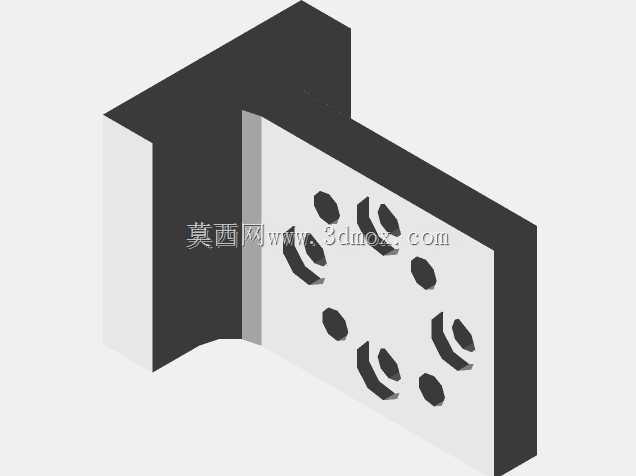

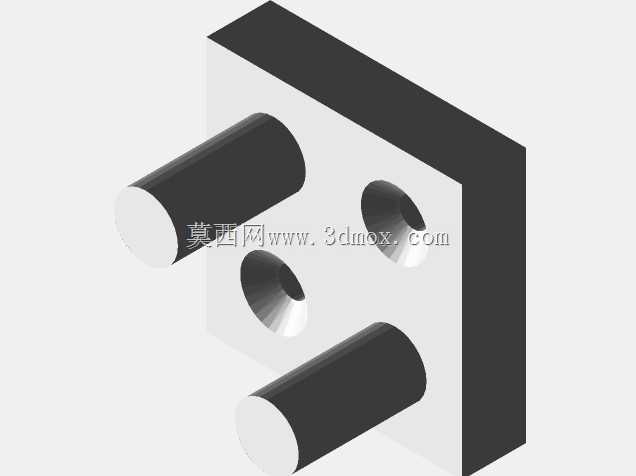

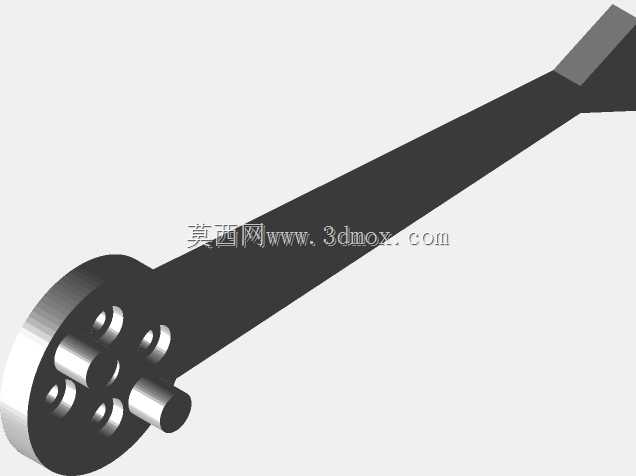

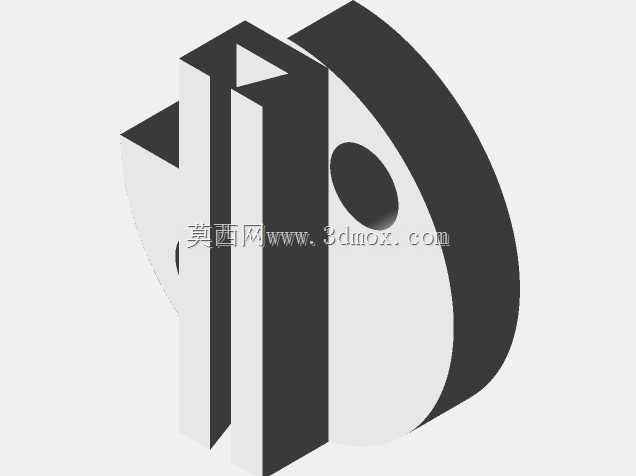

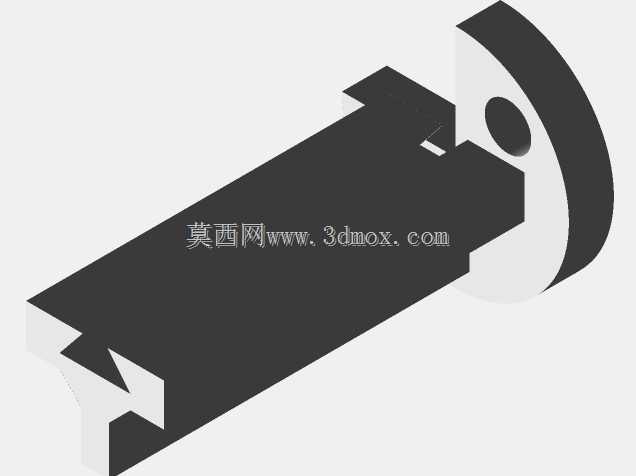

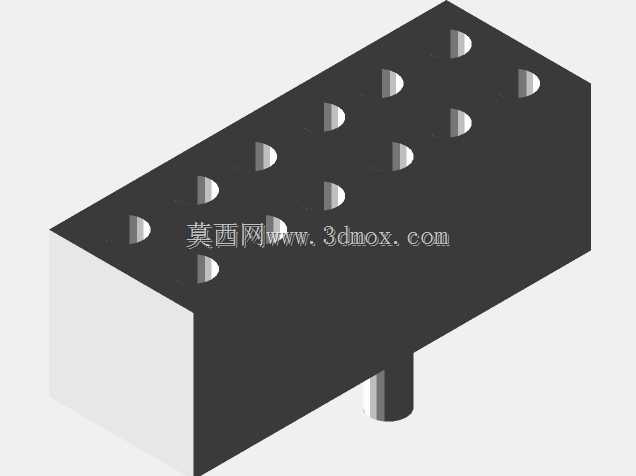

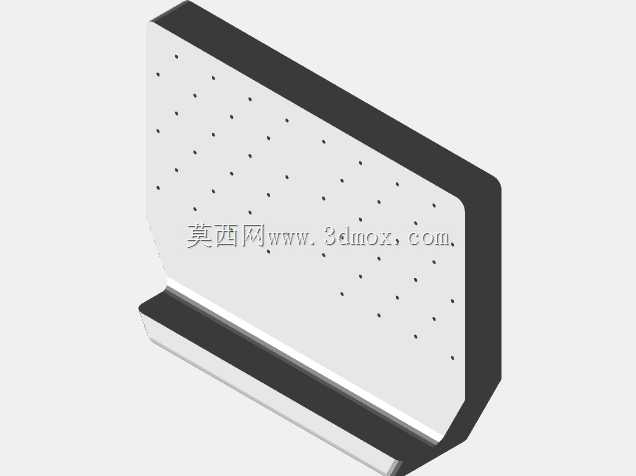

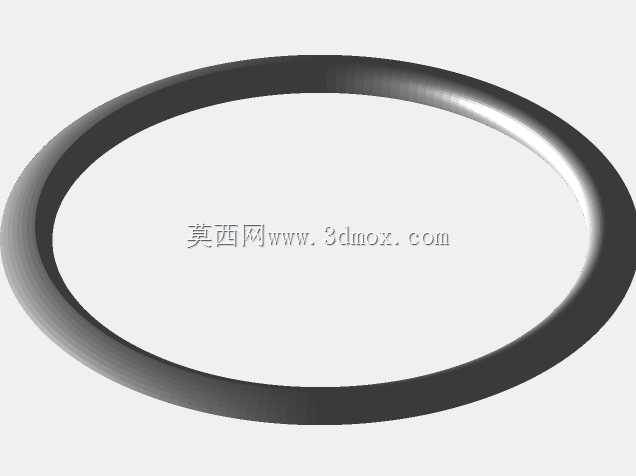

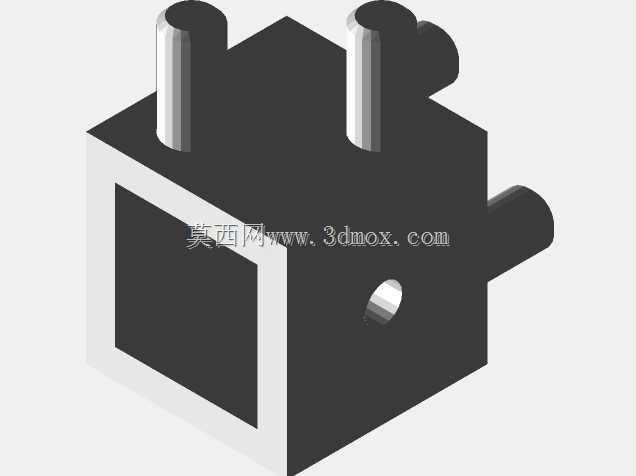

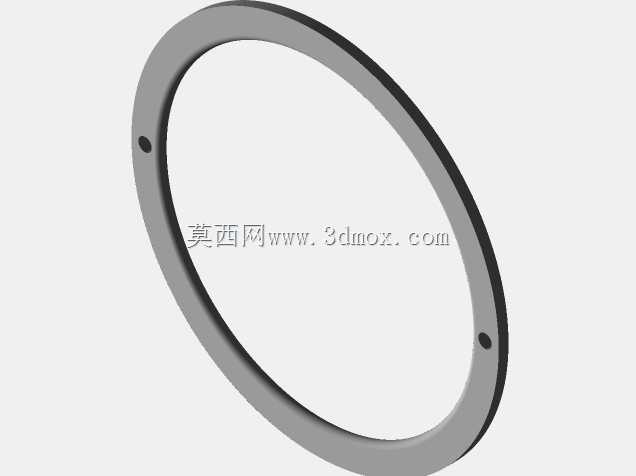

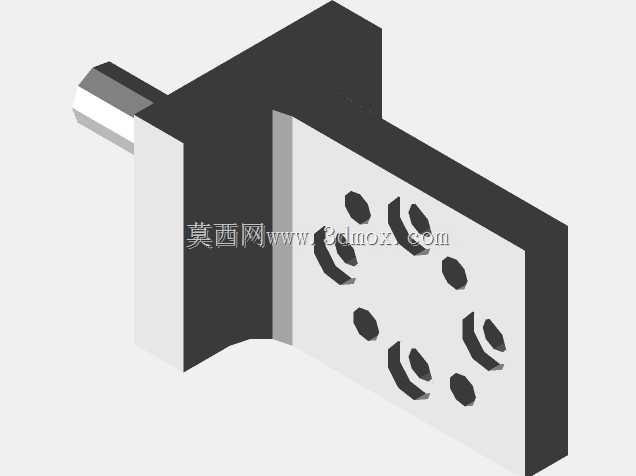

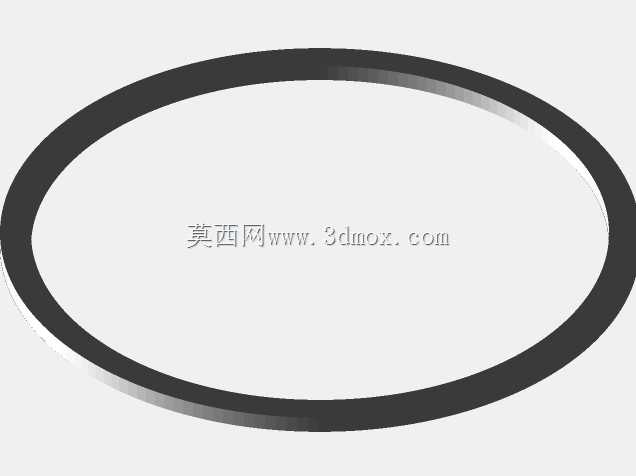

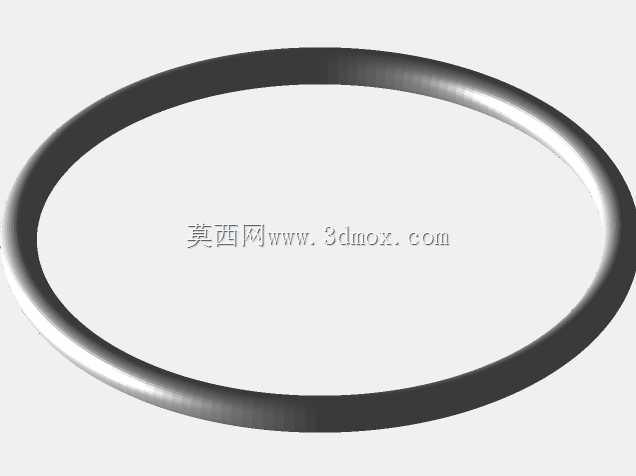

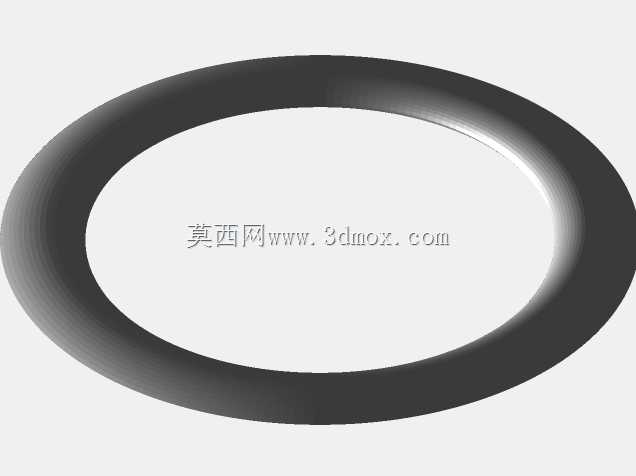

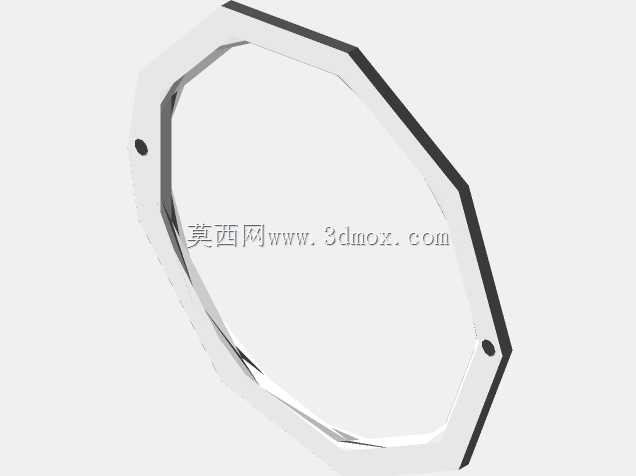

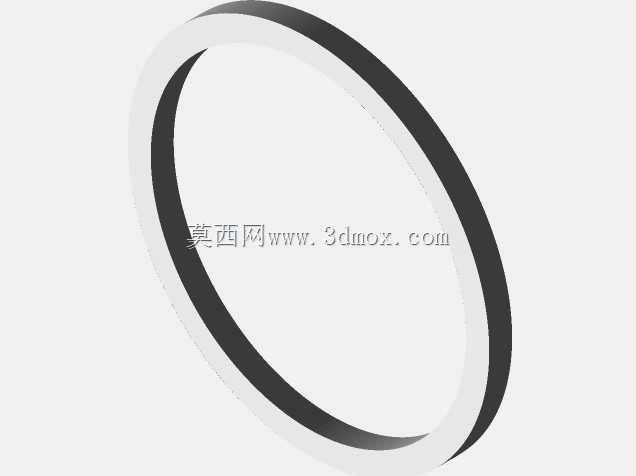

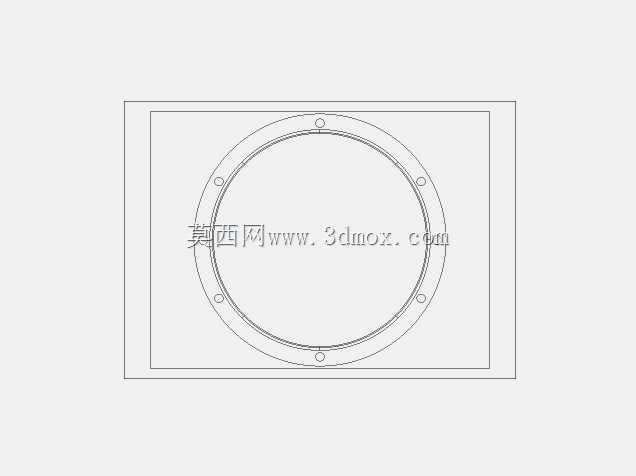

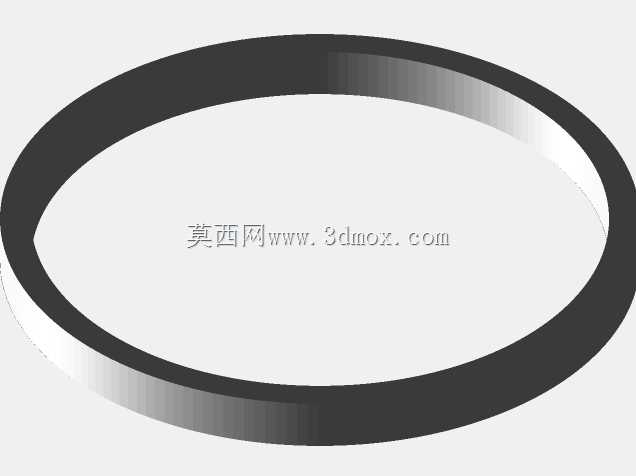

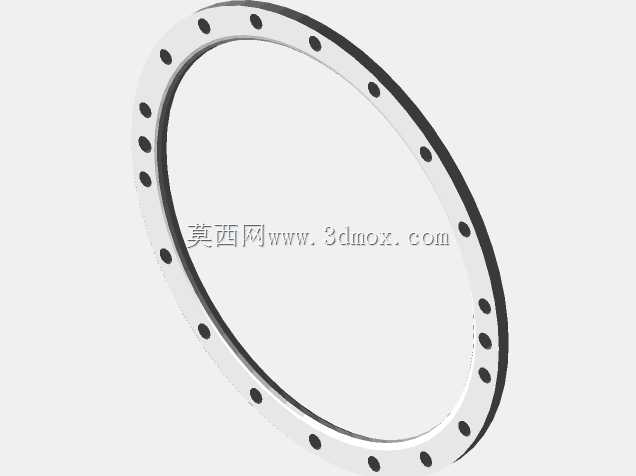

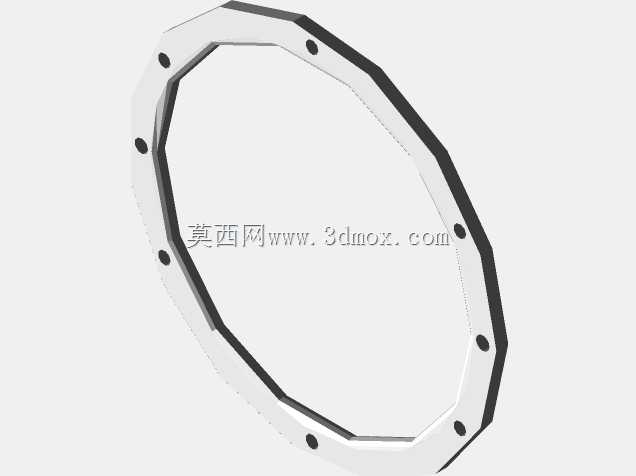

　　在精密轴系装配、回转类零部件量产质检的场景里，同轴度误差的量化检测一直是产线质控的核心环节，尤其是针对5-6英寸规格的回转道具、薄壁套类零件，传统打表法只能测径向圆跳动，无法模拟实际受轴向推力工况下的同轴度偏移，很多装配后才暴露的偏载、卡滞问题，在来料检测环节根本无法提前识别。这套推力试验台的核心承载环结构，就是为了填补这个工况模拟的空白，它不是通用的夹具环，而是专门匹配轴向加载测试场景的定位基准件。从结构设计逻辑来看，环体本身采用薄壁等截面设计，两个端面上预留的两个定位小孔，是用来和试验台的加载压板、定位基座做销接固定的，避免加载过程中环体自身出现周向转动或者径向滑移，保证加载力的作用线始终和被测件的理论轴线重合。

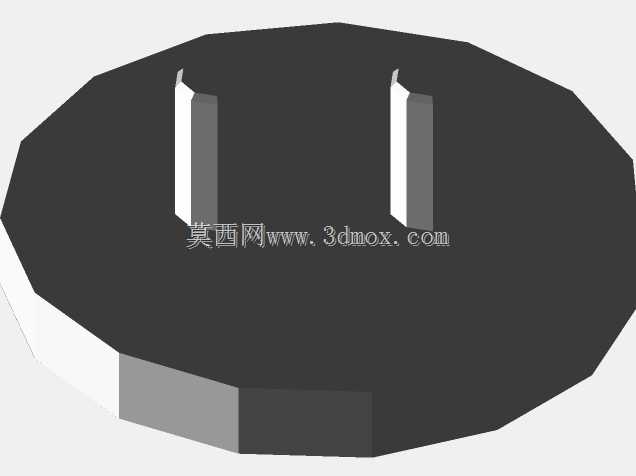

　　很多初次做同轴度加载测试的工程师容易踩一个坑：把加载压板做成整面接触的刚性平板，认为这样受力均匀，实际上整面接触的分布式载荷会把被测件的局部形位误差掩盖掉，测出来的同轴度数据比实际工况下的偏移量小很多，等到实际装机承受轴向推力的时候，局部应力集中导致的偏磨问题很快就会暴露。这个环体的设计思路里，特意把和被测件接触的端面做了窄边处理，配合后续可更换的点加载压头，能把轴向推力集中在指定的点位上，既可以模拟实际装配中螺栓预紧、端面顶紧的点载荷工况，也能让推力计算的模型更简化，不用额外考虑面接触的摩擦耗散、压力分布不均带来的计算误差，测试数据的重复性可以提升30%以上。从安装边界来看，环体的内孔尺寸是匹配5-6英寸被测件的最大外径设计的，

　　安装时不需要额外做适配套，被测件可以直接穿入内孔完成径向定位，两个定位销孔的中心距是按照标准试验台的基座安装孔位做的适配，不需要现场重新配打孔位，更换不同规格的被测件时，只需要更换对应内孔尺寸的承载环就行，不用调整整个试验台的加载轴线，换型时间能压缩到十分钟以内。在实际车间使用场景里，这个结构除了用来做回转道具的同轴度测试，还可以拓展用来测试薄壁轴承的轴向游隙、密封件的端面压紧同轴度，只需要更换对应的定位销套就能适配不同的安装基准。设计的时候特意把环体的壁厚做了等厚处理，不管是做三维有限元分析还是实际加载校准，环体自身在额定推力下的轴向变形量可以控制在微米级，不会因为自身形变影响测试结果的准确性，环体的外圆做了倒角处理，

　　安装的时候不会刮伤被测件的外表面，也方便操作人员快速对准安装位。很多试验台设计时容易忽略加载基准件的自身形位公差，这个环体的两个端面平行度、内孔和端面的垂直度都按照IT5级公差做了管控，作为测试基准件，它自身的形位误差会直接传递到最终的测试结果里，要是基准件的端跳超差，哪怕被测件的同轴度完全合格，测出来的数据也会出现超差的误判。针对厨房秤压力板这类需要点载荷校准的场景，这个环体也可以作为反向定位基准，把压力板放在环体端面上，配合点加载头做压力线性度校准，不用额外制作专用的校准工装，一套结构可以覆盖多种力学测试场景，减少车间里专用工装的储备数量。环体上的两个定位孔是对称分布的，安装的时候不需要区分方向，正反装都能保证定位精度，降低操作人员的装夹难度，也避免因为装夹方向错误导致的测试误差。在三维建模过程中，这个环体的参数是完全可编辑的，要是需要测试更大尺寸的被测件，只需要修改内孔直径、环体外径、定位孔中心距这几个参数，就能快速生成对应规格的承载环模型，不用从头开始绘制草图，能大幅缩短试验台改型的设计周期。
