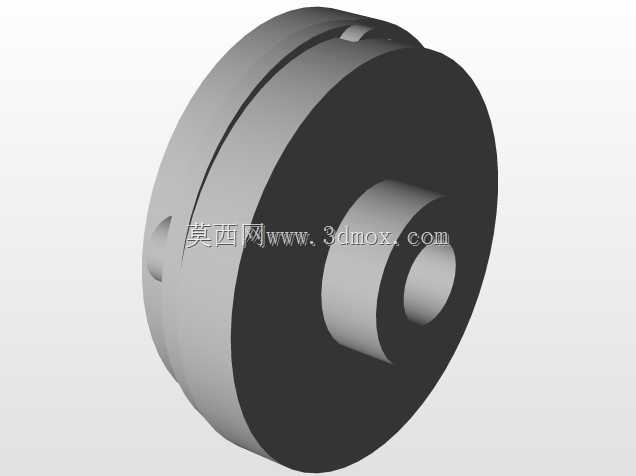

CA6140车床配套奥尔德姆节结构设计

项目分类:通用机械零部件 发布时间:2024-03-14 ID:743393
  • CA6140车床配套奥尔德姆节结构设计
  • CA6140车床配套奥尔德姆节结构设计
  • CA6140车床配套奥尔德姆节结构设计
  • CA6140车床配套奥尔德姆节结构设计
  • CA6140车床配套奥尔德姆节结构设计
  • CA6140车床配套奥尔德姆节结构设计

  在普通卧式车床的进给传动链布局里,这类十字滑块结构的奥尔德姆节,主要承担两轴存在径向偏移工况下的旋转扭矩传递任务,区别于刚性凸缘联轴器对同轴度的严苛要求,它能在安装存在一定径向偏差、或是轴系运行中受切削力负载产生微小径向位移时,依然保持稳定的动力传输,不会因为轴系不对中产生额外的附加弯矩,有效保护进给箱、溜板箱内的传动齿轮与轴承部件,降低轴系疲劳失效的概率。从结构设计逻辑来看,该部件采用中间浮动滑块配合两端带凹槽的半联轴节结构,两端半联轴节分别与主动轴、从动轴通过轴孔配合实现周向固定,中间滑块的两侧凸榫呈90度垂直交叉布置,分别嵌入两端半联轴节的对应凹槽内,当两轴存在径向偏移时,中间滑块可在凹槽内做小幅滑动,自动补偿两轴的位置偏差,

  这种结构的补偿量设计需要匹配CA6140车床进给轴的实际安装公差范围,通常径向补偿量控制在轴径的1%到3%区间内,既保证足够的偏差补偿能力,又不会因为滑块滑动量过大造成传动间隙超差,影响进给传动的精度稳定性。外形尺寸的设计需要匹配CA6140车床对应安装位置的轴系空间边界,半联轴节的外径尺寸要避开周边的箱体加强筋、润滑油路布置,不能和相邻的挂轮、操纵杆部件产生运动干涉,轴孔的直径公差按照过渡配合设计,保证和轴的装配同轴度,同时方便检修时的拆装操作,半联轴节上的凹槽宽度公差需要和中间滑块的凸榫宽度做间隙配合设计,间隙值控制在0.02mm到0.05mm之间,间隙过小会造成滑动卡滞,无法实现偏差补偿功能,间隙过大则会造成传动反向死区超差,

  直接影响车床进给的定位精度,尤其是在车削螺纹、精密外圆的工况下,过大的传动间隙会造成工件表面出现振纹、螺距误差超差等质量问题。实际应用场景中,这类奥尔德姆节多用于车床进给箱到光杆、或是光杆到溜板箱的传动连接位置,因为这部分轴系跨距较长,受箱体加工误差、床身导轨磨损、装配累积误差的影响,两轴的同轴度很难达到刚性联轴器的要求,采用这种结构可以大幅降低装配时的同轴度找正难度,减少装配工时,同时在设备长期运行后,床身导轨出现均匀磨损导致轴系位置偏移时,依然可以正常传递扭矩,不会因为轴系不对中造成轴承过早损坏、轴件弯曲变形等故障。设计过程中需要重点考虑滑动面的耐磨性能,中间滑块和半联轴节的接触滑动面通常会做表面淬火处理,

  硬度控制在HRC45到HRC50之间,降低长期滑动摩擦造成的磨损量,同时在半联轴节上会设计对应的润滑油孔,引导箱体内的润滑油进入滑动配合面,形成油膜减少摩擦阻力,避免滑动面出现干摩擦造成的咬合、卡滞问题。安装边界的校核需要重点关注轴向的窜动间隙,装配时需要在半联轴节和中间滑块之间预留0.5mm到1mm的轴向间隙,避免轴系受热伸长时,部件之间产生轴向顶紧,造成额外的轴向负载,影响轴系的正常运转,同时半联轴节的轴向固定方式要可靠,通常采用轴端挡圈配合平键的固定方式,既能传递足够的扭矩,又能限制半联轴节的轴向窜动,保证中间滑块始终处于正确的啮合位置,不会出现凸榫脱出凹槽的失效风险。和其他类型的挠性联轴器相比,这种奥尔德姆节结构结构简单,零件数量少,加工制造难度低,不需要弹性元件,不存在弹性元件老化失效的问题,适合在车床这类低速、大扭矩、存在一定径向偏移的传动场景下使用,在设计建模时需要重点还原凹槽和凸榫的配合关系,保证滑动间隙的设计符合实际工况要求,同时对轴孔、键槽的尺寸按照车床的原有设计参数进行匹配,保证模型可以直接用于装配校核、运动仿真,验证不同径向偏移量下的部件运动轨迹,确认不存在运动干涉问题,为后续的零件加工、设备检修提供准确的三维参考。
