半封闭往复式制冷压缩机结构设计

　　在商用冷链、工业制冷、中小型冷库的系统搭建场景里，这类半封闭往复式制冷压缩机是核心的动力压缩部件，承担着将低压低温制冷剂蒸气压缩为高压高温过热蒸气的核心功能，是整个制冷循环里建立压力差、驱动制冷剂在管路内循环流动的核心单元。不同于全封闭压缩机将电机与压缩腔完全焊封在壳体内的结构，这类半封闭结构的设计思路，是在保证压缩腔与电机腔密封性能的前提下，预留可拆卸的缸盖、侧盖结构，方便运维过程中对阀组、活塞组件、密封件进行检修更换，相比全封闭机型报废式的运维逻辑，更适配长时间连续运行的工业制冷场景，也能有效降低设备全生命周期的使用成本。

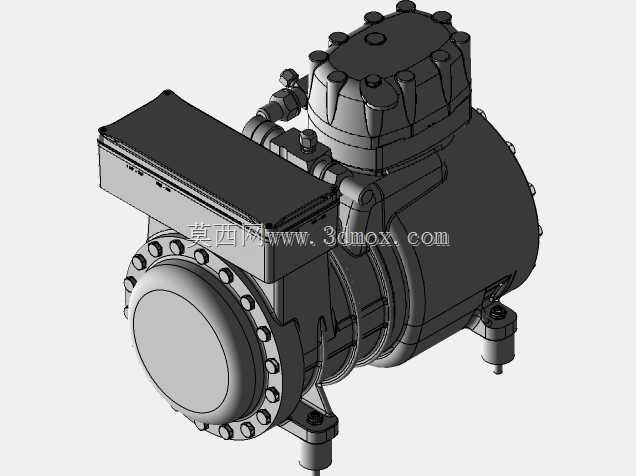

　　从结构设计逻辑来看，模型完整还原了压缩机的几个核心功能分区：顶部的缸头部分集成了吸气阀组、排气阀组与气缸盖，周边均匀布置的紧固螺栓是为了平衡压缩过程中缸内的交变爆发压力，保证缸盖密封面的压合均匀性，避免制冷剂泄漏；侧面突出的方形腔体是吸气腔的分液与消音结构，来自蒸发器的低温低压制冷剂会先进入这个腔体完成气液分离，避免液态制冷剂进入气缸造成液击损坏，同时腔体内部的扩容结构可以降低吸气流速，削弱吸气过程的气流脉动噪音；中部的圆筒形壳体内部集成了曲柄连杆机构与驱动电机，电机的转子直接与曲轴过盈配合，省去了外接传动的联轴器结构，既缩短了整机的轴向尺寸，也避免了传动环节的功率损耗；下部的安装脚座是整机的安装固定边界，脚座上预留的螺栓孔需要匹配制冷机组机架的安装孔位，安装时需要在脚座与机架之间加装减震橡胶垫，隔绝压缩机运行过程中往复运动产生的振动传递到机组管路，避免管路长期受振动应力出现疲劳开裂。

　　从实际工程应用的角度，这类机型的外形尺寸需要匹配冷凝机组的安装空间，通常卧式布置的结构可以降低机组的整体重心，在运输与现场安装过程中具备更好的稳定性。曲轴的输出端集成了润滑油泵结构，运行过程中可以将壳体底部的冷冻油加压输送到各个轴承摩擦面、活塞与缸壁的配合面，保证运动部件的润滑可靠性，设计时需要保证油道的通畅性，避免加工残留的铁屑堵塞油道造成部件干磨损坏。缸头部分的吸排气接口需要匹配对应管径的制冷管路，安装时需要保证接口的同轴度，避免强行对口造成接口处的应力集中，在设备运行的交变温度变化下出现泄漏。

　　建模过程中对各个配合面的公差还原也很关键，比如缸盖与缸体的密封面需要保证平面度要求，螺栓的拧紧力矩需要按照对角顺序逐步加载，避免密封面压合不均出现漏气；活塞与缸壁的配合间隙需要匹配热膨胀系数，保证在运行温度区间内既不会因为间隙过大造成压缩效率下降，也不会因为间隙过小出现热胀抱死；阀片的升程设计需要平衡吸气排气的流通阻力与阀片的使用寿命，升程过大会造成阀片开闭过程的冲击应力过大，缩短阀片寿命，升程过小则会增大吸排气阻力，降低压缩机的容积效率。

　　在制冷系统的选型匹配中，这类压缩机的制冷量需要匹配对应蒸发温度、冷凝温度下的系统负荷，不同的制冷剂类型对应不同的密封件材质与阀片设计，不能直接替换使用。安装边界上需要预留足够的检修空间，尤其是缸头、侧盖的拆卸方向不能被管路或者其他机组部件遮挡，方便后期运维时拆卸检修。整机的重量集中在中部的壳体部分，安装机架的承重能力需要满足整机运行时的动载荷要求，避免运行过程中出现机架变形移位。
