曼巴型离心压缩机三元流叶轮结构

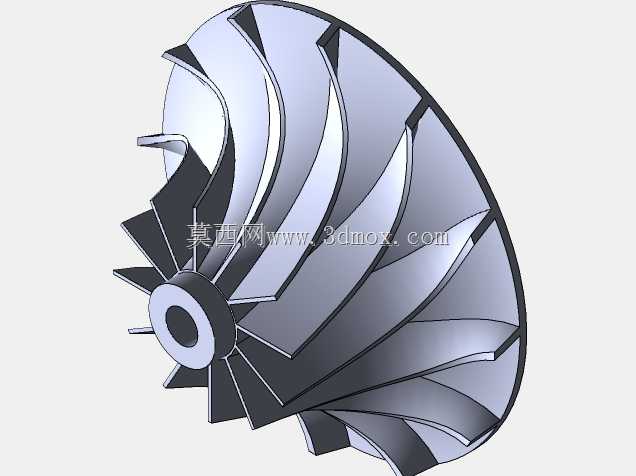

　　在透平式压缩机的核心做功单元中，叶轮作为唯一对气体介质施加能量的转子部件，其气动构型与结构强度直接决定整机的压比、效率与稳定运行边界。这款叶轮采用后弯式三元扭曲叶片设计，区别于传统二元直叶片构型，叶片型线沿叶高方向按照等减速流动规律进行空间扭曲，能够有效降低叶道内的二次流损失与气流分离风险，适配小流量高转速的增压工况，常见于小型涡轮增压器、微型燃气轮机、工业离心空压机以及燃料电池空气供给系统的核心增压段。

　　从实际运行工况来看，这类叶轮工作时需要承受每分钟数万转的离心载荷，同时还要耐受入口气流的冲蚀与压缩过程产生的温升，因此设计阶段首先要完成气动与强度的耦合校核：叶片前缘采用小圆头修型，降低非设计工况下的气流攻角损失，避免大流量工况下出现前缘分离诱发喘振；叶轮流道从入口到出口采用渐扩式构型，气体在叶片推动下随叶轮旋转获得动能的同时，流道的渐扩结构能够将部分动能预先转化为压力能，降低后续扩压器的转换负荷。轮毂侧采用锥形过渡构型，从入口端的小直径平滑过渡到轮盘侧的大直径，既减少了轮盘侧的气流死区，也优化了转子的质量分布，降低高速旋转时的转动惯量，提升机组的动态响应速度。

　　安装边界方面，叶轮中心设置带键槽的通孔，能够与压缩机主轴通过平键实现周向定位，端面靠轴肩与锁紧螺母实现轴向固定，安装时需要保证叶轮端面与主轴轴线的垂直度公差控制在0.02mm以内，避免高速旋转时产生不平衡量引发机组振动。轮盖侧为敞开式构型，无轮盖结构能够降低轮盖摩擦损失，同时避免轮盖在高离心力下出现应力开裂，对应的蜗壳侧需要设置极小的叶顶间隙，一般控制在叶轮直径的千分之三到千分之五之间，间隙过大会导致叶顶泄漏量增加降低效率，间隙过小则可能因为转子热胀、振动出现刮碰故障。

　　设计过程中，叶片的厚度分布采用从根部到前缘逐渐减薄的构型，叶根位置厚度最大，保证与轮盘连接的结构强度，能够承受离心力与气动交变载荷，避免出现共振断裂；叶片出口边采用斜切构型，调整出口气流的预旋角度，匹配无叶扩压器的入口气流角，拓宽压缩机的稳定工作范围。轮盘背部设置有卸荷槽结构，能够平衡叶轮前后的压力差，降低主轴端的轴向推力，减少止推轴承的负荷，延长轴承的使用寿命。

　　在实际设备选型匹配中，这类叶轮的直径参数直接对应压缩机的流量等级，入口轮毂比决定了叶轮的流量系数，小轮毂比适配大流量低压比工况，大轮毂比适配小流量高压比工况。建模过程中需要保证叶片型面的光顺度，型面的曲率变化要连续无拐点，避免加工过程中出现刀具切削载荷突变，同时减少气流在型面处的附面层分离。对于高速运转的场景，叶轮完成加工后还需要进行动平衡校正，平衡精度等级需要达到G2.5以上，保证在最高连续转速下的振动值在API标准允许范围内。

　　从应用场景拓展来看，这类三元流叶轮除了用于空气介质压缩，经过材质调整与型线优化后，也可用于冷媒压缩机、蒸汽压缩机以及特殊气体的增压输送场景，根据介质腐蚀性与工作温度的不同，可以选择铝合金、钛合金或者不锈钢作为加工材质，铝合金材质重量轻、转动惯量小，适合常规空气增压场景，钛合金材质比强度高、耐高温，适合高转速高温工况，不锈钢材质耐腐蚀性强，适合特殊化工气体压缩场景。
