方形步进电机本体结构三维数模

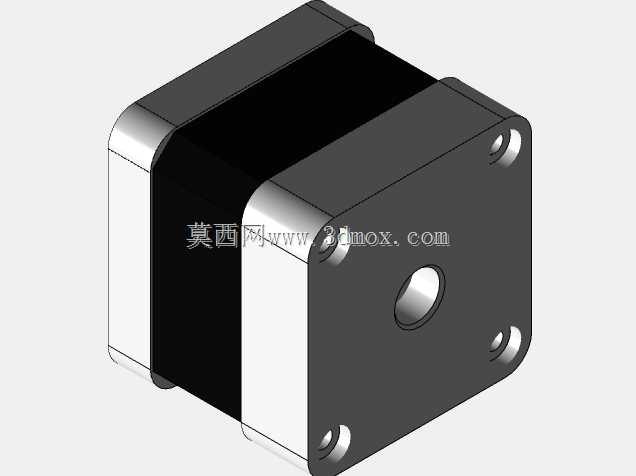

　　这款方形步进电机的三维结构数模，完整还原了本体装配的全部细节，从前端安装法兰的定位孔位，到定子壳体的层叠结构，再到后端盖的密封配合面，所有配合公差均按照常规工业级步进电机的量产标准做了还原，可直接用于小型自动化设备的布局校核、安装干涉检查环节。在3C电子装配生产线的点胶、送料工位，这类方形步进电机是最常用的动力执行元件，相比圆形步进电机，其方形壳体的平面定位基准更易实现快速装夹，不需要额外设计弧形抱紧座，直接通过前端法兰的四个安装孔就能锁固在设备立板上，能大幅缩减装配调试的工时。做设备布局设计时，很多新手容易忽略电机本体的出线方向与周边走线槽的干涉问题，这个数模特意保留了壳体侧面的出线位凸台结构，

　　在做三维装配时可以直接模拟线缆弯折半径，避免实际装配时出现线缆被壳体压破、或者与周边运动部件刮擦的问题。从设计思路上看，这款电机的壳体采用三段式拼接结构，前端法兰与后端盖通过四根长螺栓贯穿定子铁芯段锁紧，这种结构的好处是定子铁芯的叠片组不需要额外做外壳注塑包裹，既能降低壳体加工的材料成本，也能在电机出现堵转烧毁故障时快速拆解更换定子绕组，减少设备停机维护的时间。前端法兰的四个安装孔采用沉头设计，锁固后螺栓头不会突出法兰端面，保证电机安装面与设备安装板完全贴合，不会出现定位倾斜导致的输出轴同轴度偏差问题；输出轴端的中心孔做了内凹设计，既可以作为轴端加工的工艺基准孔，也能在需要加装编码器、刹车模块时直接作为定位基准，

　　不需要额外做同轴度找正。在安装边界的尺寸设定上，这款42系列方形步进电机的本体边长为42mm，本体总长度根据扭矩等级做了对应匹配，数模里还原的是常规34mm机身长度的版本，输出轴直径为5mm，轴伸长度为20mm，四个安装孔的中心距为31mm，沉头孔可适配M3规格的内六角螺栓，这些尺寸完全符合行业通用的安装标准，不管是替换现有设备上的同规格电机，还是做新设备的选型设计，都可以直接套用这个数模做布局，不需要反复核对样本尺寸。在实际应用场景里，这类电机除了用在3C装配设备上，也常被用在小型数控雕刻机的进给轴、3D打印机的运动轴、自动包装线的送膜机构上，其方形壳体的四个平面还可以直接加装霍尔传感器安装板，不需要额外设计传感器支架，

　　就能实现电机转子位置的检测，适配闭环驱动的使用需求。数模里还原的定子壳体表面做了散热筋的简化处理？不，实际这款小规格步进电机的壳体是光滑平面，因为其额定扭矩下的发热量不大，不需要额外的散热筋结构，光滑的外表面也更容易清理设备运行时附着的灰尘、切削碎屑，适合用在有少量粉尘的加工车间环境。后端盖的中心位置做了轴承位的凸台结构，刚好容纳输出轴后端的支撑轴承，保证输出轴的径向跳动量控制在0.02mm以内，满足精密进给场合的定位精度要求。做结构设计时，还要注意电机本体与设备安装板之间的配合公差，安装板上的定位止口要与前端法兰的凸台做H7/h6的间隙配合，才能保证电机输出轴与传动丝杠、同步轮的同轴度，避免出现传动异响、轴承过早磨损的问题，这个数模里也还原了前端法兰的定位止口尺寸，设计安装板时可以直接提取这个尺寸做止口的加工参考，不用再反复核对电机样本的止口直径、深度参数。另外，电机的定子段与前后端盖之间的配合面做了台阶定位，装配时不需要额外做径向调整就能保证前后轴承的同轴度，这种结构设计也让电机的批量装配一致性更好，适合量产化的设备配套使用。
