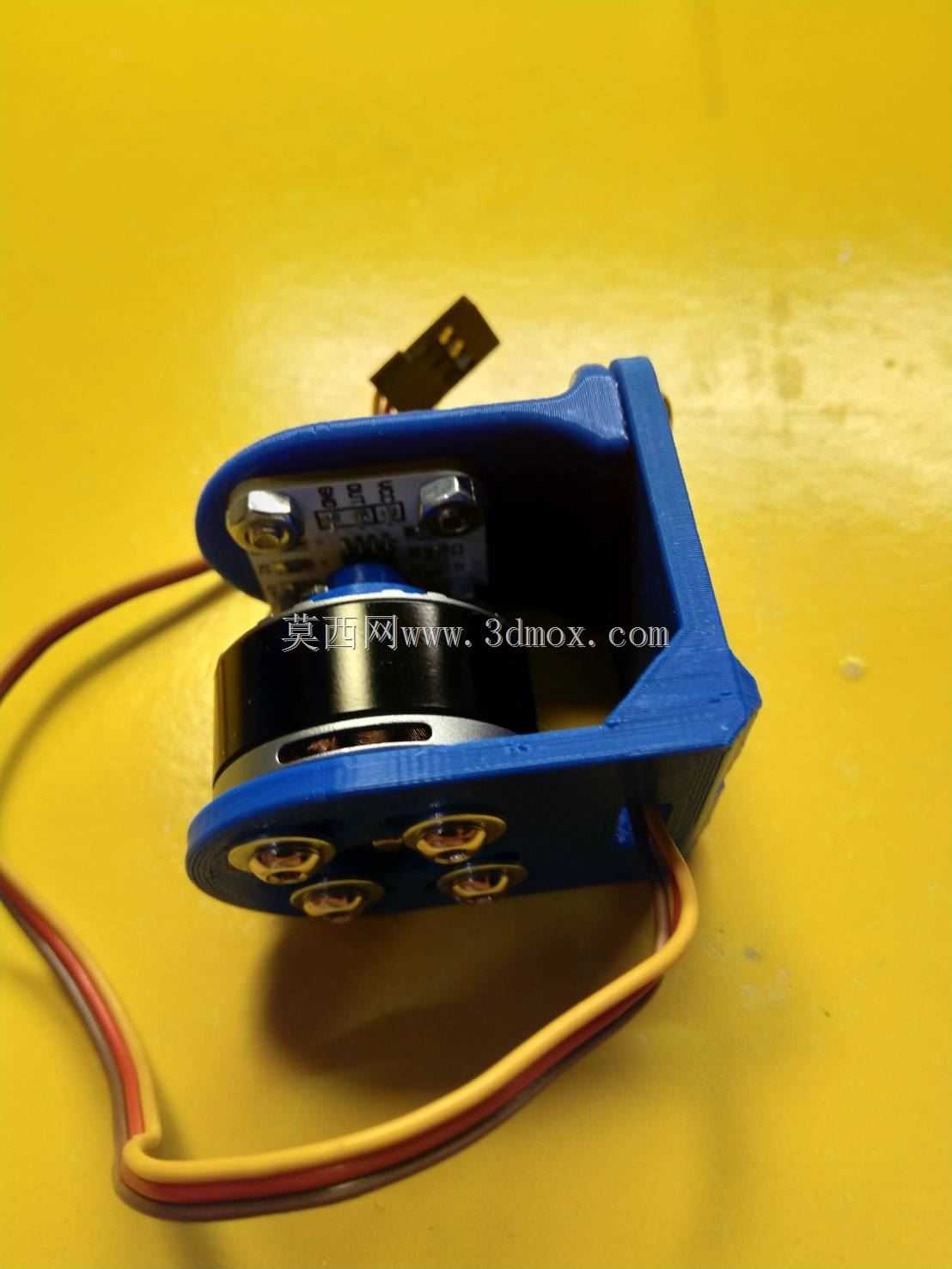

2212无刷电机编码器安装测试台架

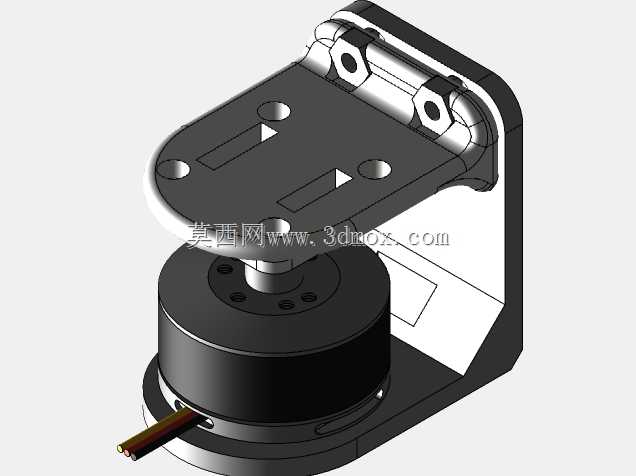

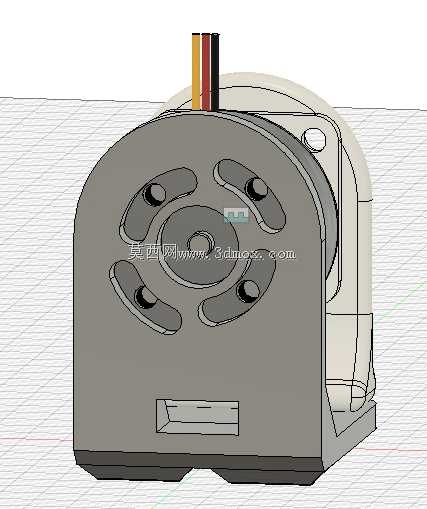

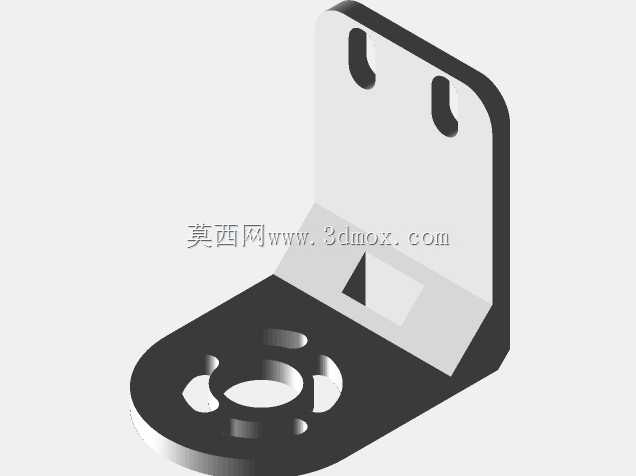

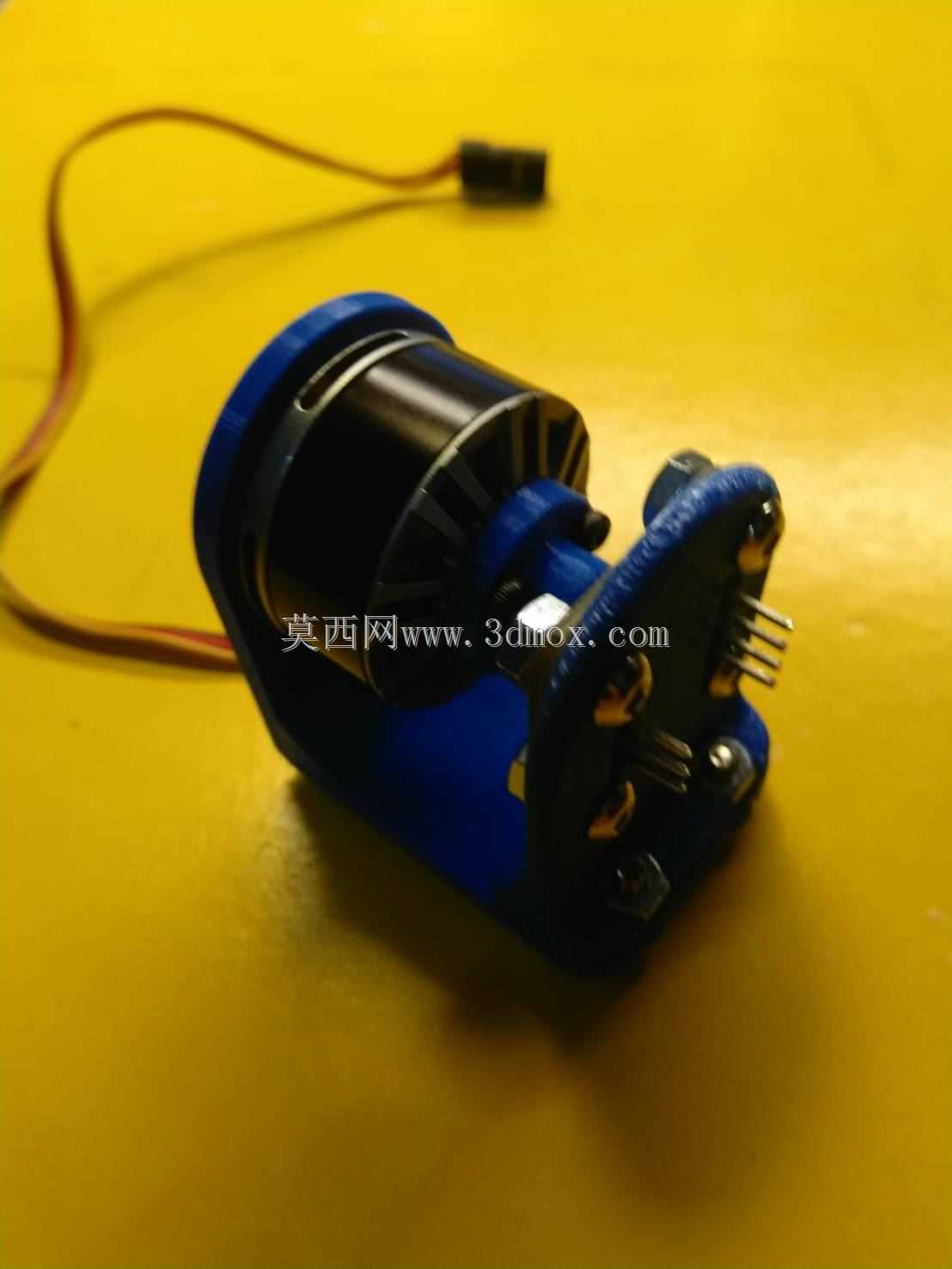

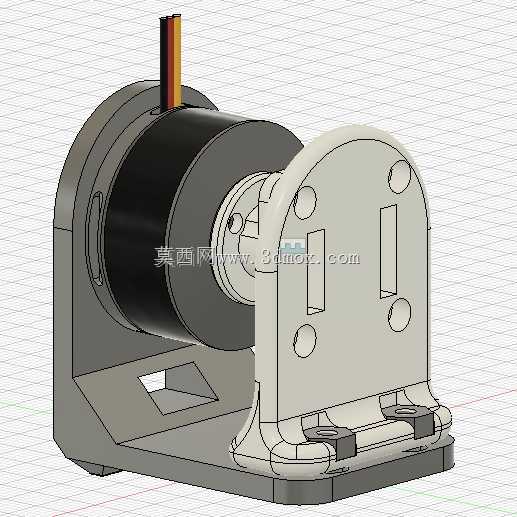

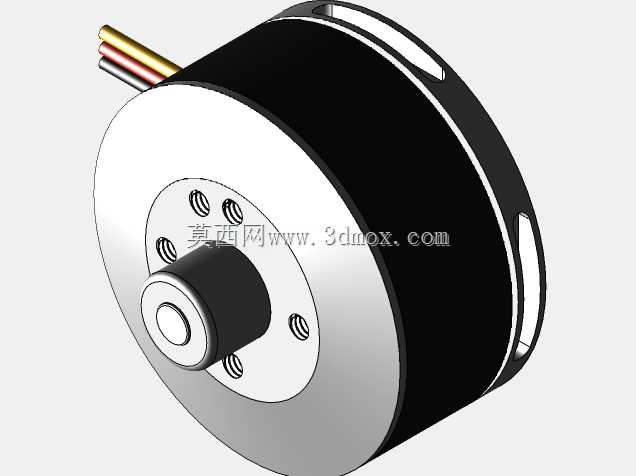

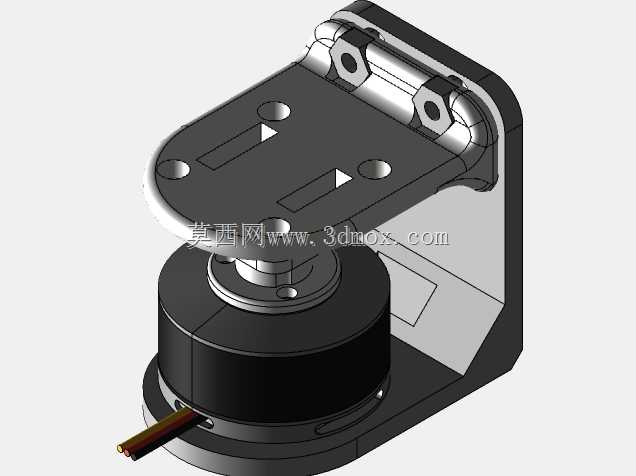

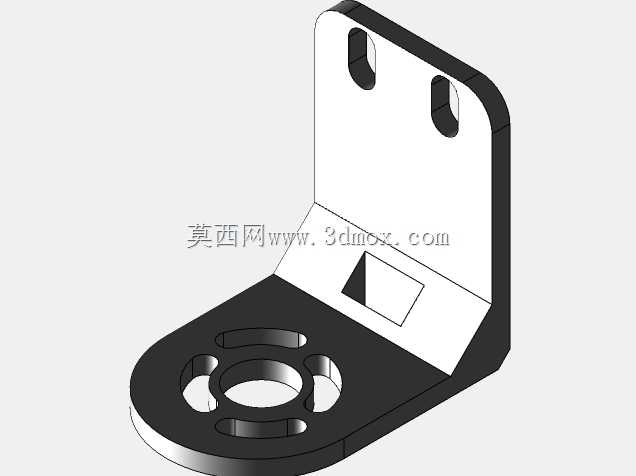

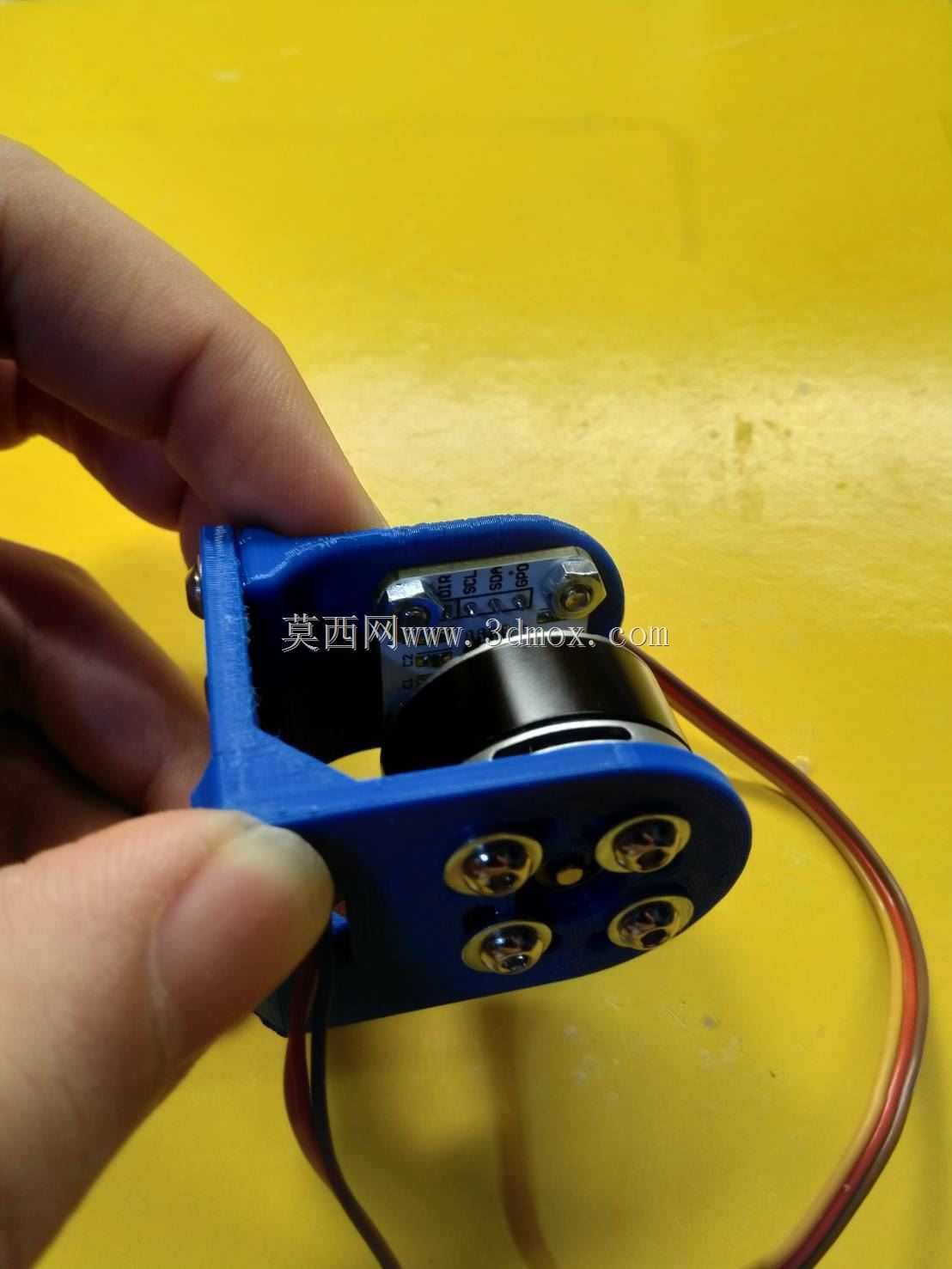

　　这套台架主要面向小型动力部件的传感匹配验证场景，在航模动力调校、小型伺服驱动开发、桌面级运动执行单元调试环节中，承担无刷直流电机与位置编码器的同轴装配、信号校准、运行精度检测的实际功能，解决零散部件装配时同轴度难保证、调试过程部件易移位、测试工况下安装基准不统一的实际工程问题。整套结构采用分体式支座设计，左侧为电机安装承载座，右侧为编码器安装承载座，两者共用一体式铣削成型的水平安装底板，从基准层面保证两个安装位的平行度与同轴度公差，避免分体拼接底板带来的装配累积误差。左侧电机安装座针对2212规格无刷直流电机的安装止口做了适配设计，座体上预留的M3螺纹安装孔位，匹配M3-8mm螺钉的安装深度，既保证螺钉旋入后不会顶触电机内部绕组，

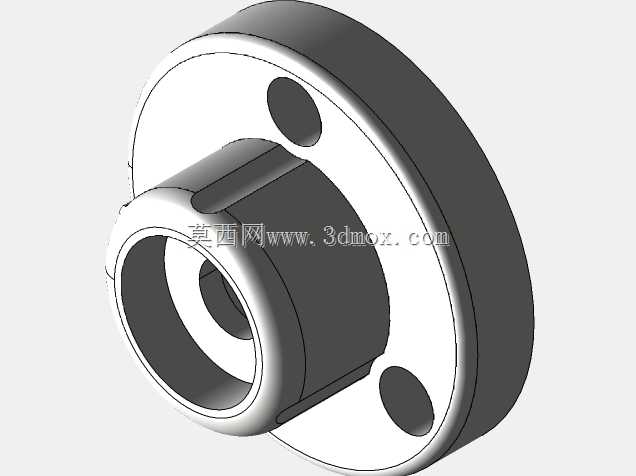

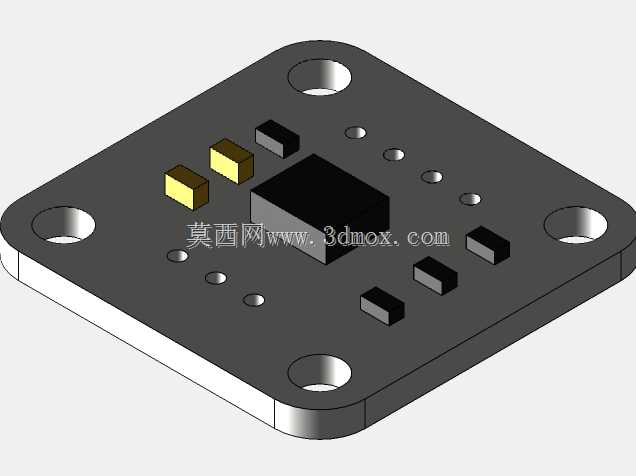

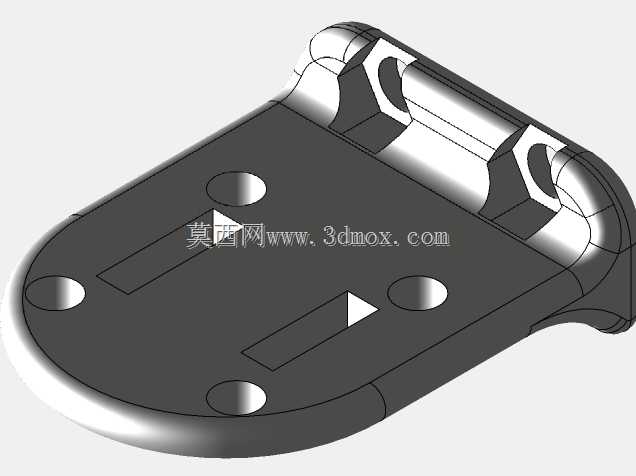

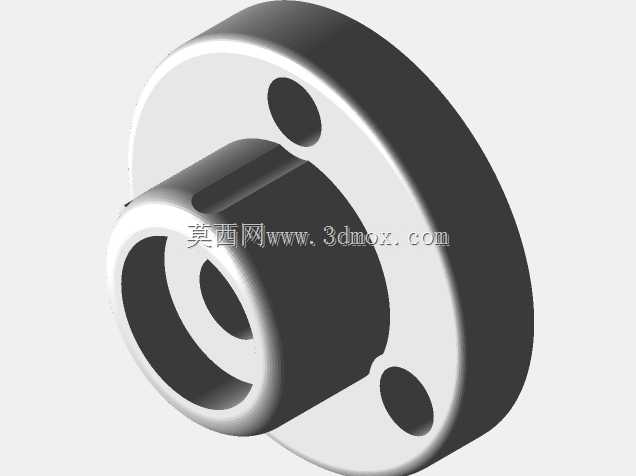

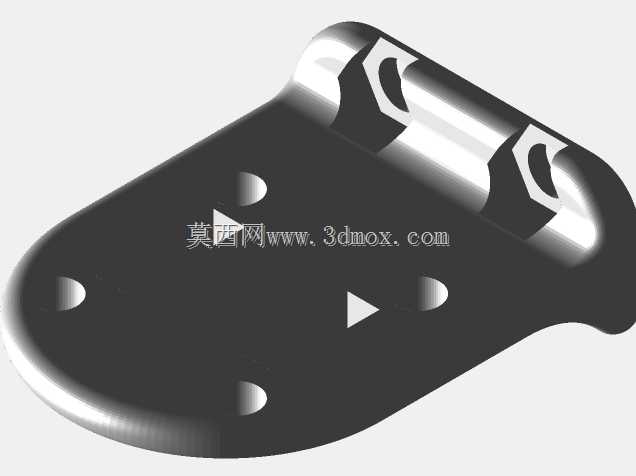

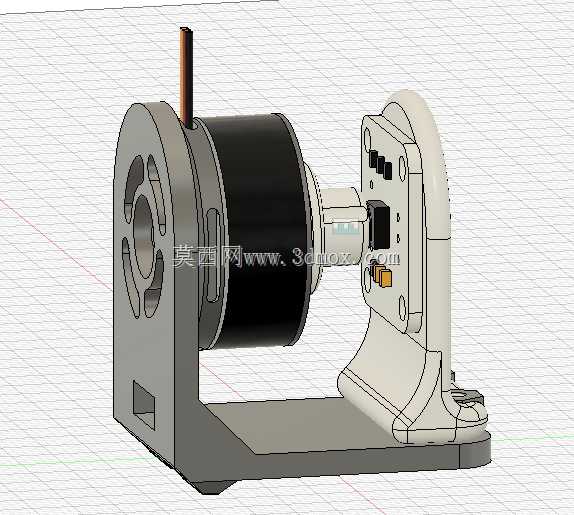

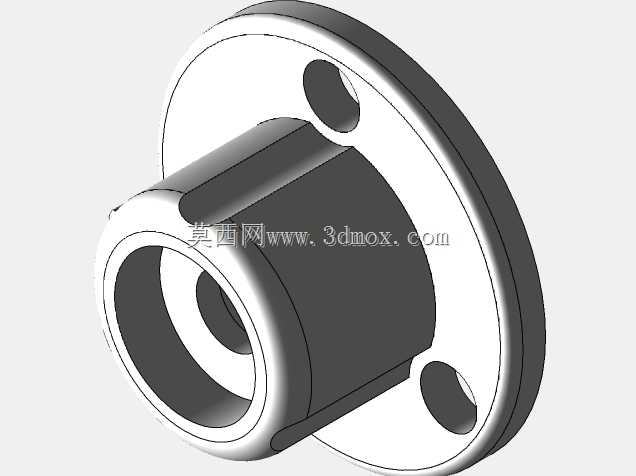

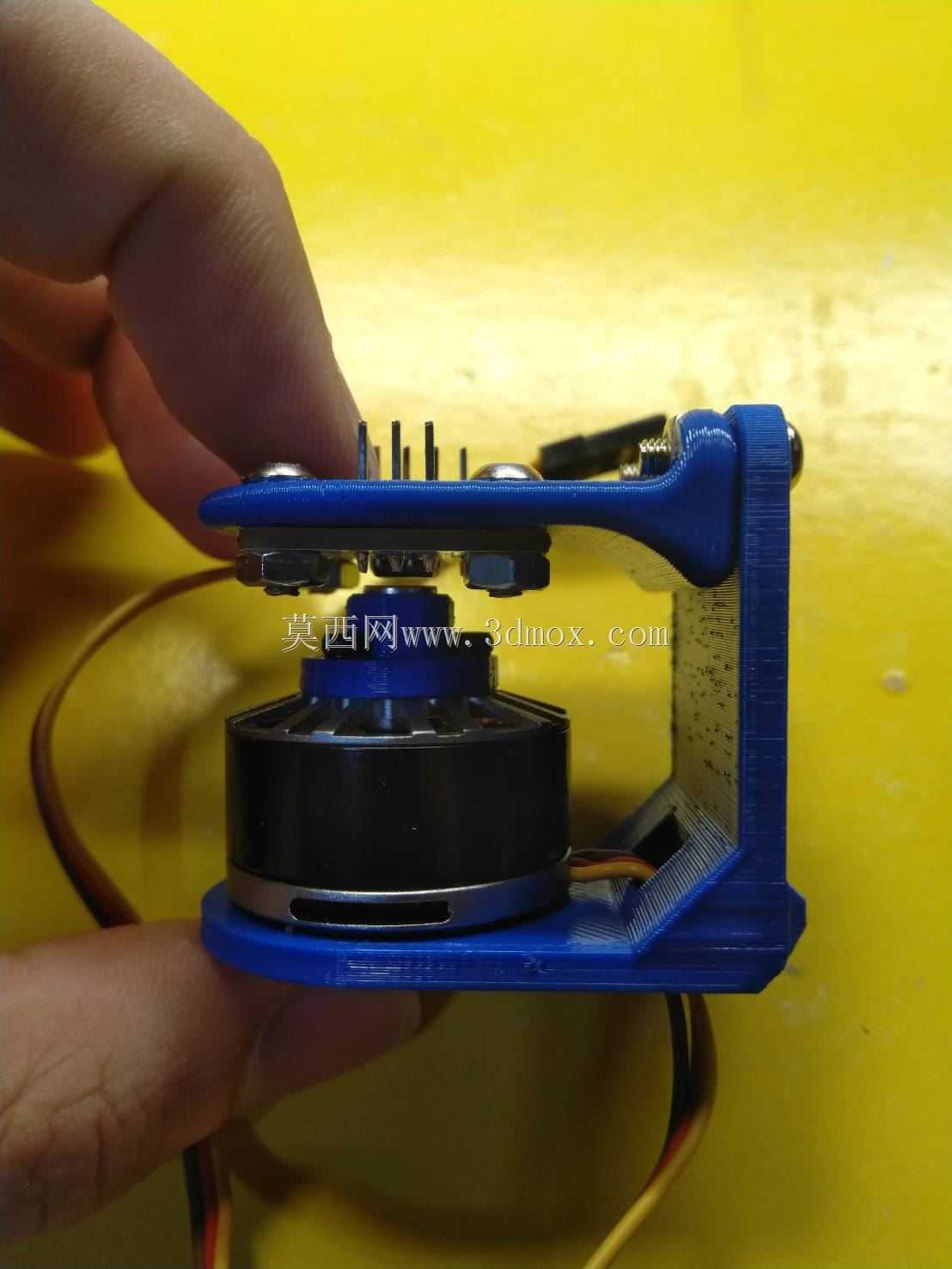

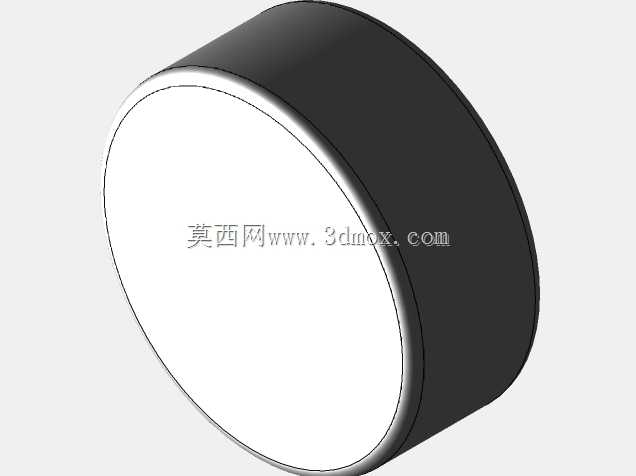

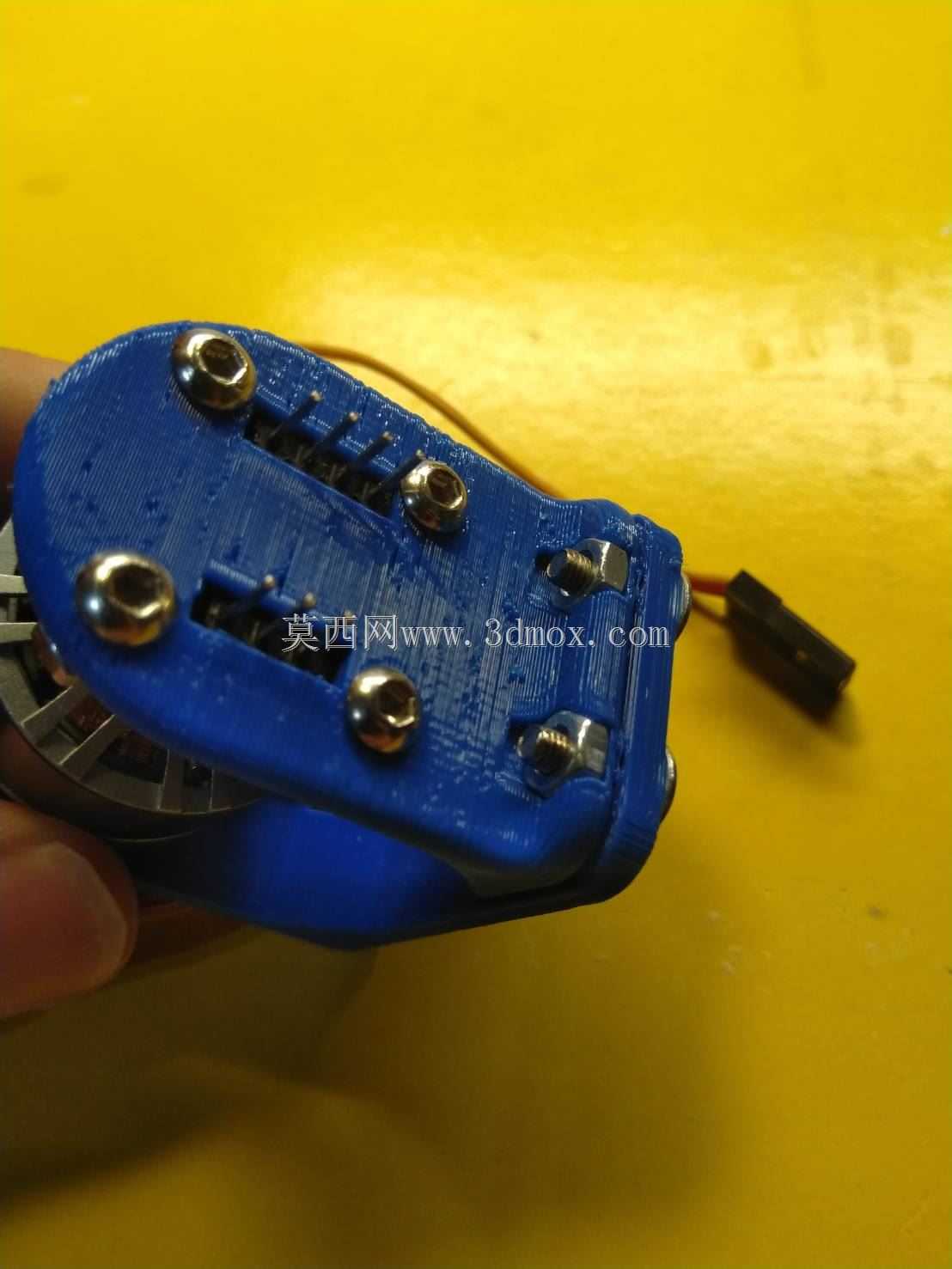

　　又能提供足够的锁紧力，避免电机高速运转时出现松动位移；座体侧面开设的镂空槽一方面用于减轻整体台架重量，另一方面可作为电机动力线、霍尔信号线的走线通道，避免线缆与旋转部件发生干涉。右侧编码器安装支架专门适配AS5600磁编码器的安装尺寸，支架上预留的定位孔与编码器板卡的安装孔完全对应，采用M2-5mm螺钉即可完成编码器板卡的固定，支架与电机输出轴的相对位置经过尺寸校核，保证安装在电机轴端的径向磁化磁体与编码器感应芯片的间距处于1-2mm的最佳感应区间，不会因为间距过大导致信号丢失，也不会因为间距过小出现运转时的擦碰风险。配套的磁体为直径6mm、厚度2mm的径向充磁磁钢，安装时通过紧定螺钉固定在电机输出轴端，与轴保持同轴转动，

　　磁体的充磁方向经过校准，保证转动时编码器能够输出连续稳定的角度信号。台架的安装边界充分考虑桌面调试场景的使用需求，底板的安装孔位可直接固定在光学平板或桌面测试平台上，整体占用空间紧凑，不需要额外搭建复杂的支撑结构即可完成测试。在实际设计过程中，首先明确了核心的装配约束要求：电机轴与编码器感应面的垂直度公差控制在0.05mm以内，同轴度公差控制在0.1mm以内，因此在支座的造型阶段就将两个安装面的位置关系通过一体式底板的基准做了统一，避免后续装配时反复调整垫片来找正。电机安装座的止口深度做了限位设计，电机装入后轴向位置自然固定，不需要额外测量轴伸长度来匹配编码器的安装位置，减少装配时的调整步骤。编码器支架采用了可微调的结构余量，

　　当需要适配不同厚度的磁体或者不同感应距离要求的编码器时，可通过在支架与底板之间增加薄垫片的方式微调轴向间距，不需要重新加工整个支座。在走线设计上，除了电机座的镂空走线槽，编码器支架侧面也预留了线缆缺口，编码器的排线可从缺口处引出连接信号采集设备，避免线缆被支架挤压导致信号中断。整套台架没有多余的冗余结构，所有造型特征都服务于装配定位与测试功能：安装座的加强筋结构用于提升高速运转时的结构刚性，避免电机振动导致支座产生共振影响编码器信号稳定性；底板边缘的倒角处理避免装配时划伤操作人员或线缆；所有安装孔的孔口都做了倒角，方便螺钉导入，提升装配效率。在实际使用场景中，这套台架可直接用于无刷电机的矢量控制调试，通过编码器反馈的转子位置信号，完成电机启动特性、转速稳定性、位置定位精度的测试，也可用于不同批次磁体的充磁一致性校验，将待测试磁体安装在轴端，通过读取编码器的输出信号线性度来判断磁体是否合格。相较于通用的可调式测试台架，这种针对特定规格电机与编码器设计的专用台架，不需要每次测试前重新调整安装位置，装配效率提升明显，同时因为基准统一，测试数据的重复性更好，更适合固定规格部件的批量测试与验证工作。在结构强度校核层面，针对2212电机最高转速下的振动量级，对支座的壁厚做了匹配设计，既不会因为壁厚过薄导致振动放大，也不会因为壁厚过大造成材料浪费与整体重量超标，安装座与底板的连接部位做了圆弧过渡，减少应力集中，长时间使用也不会出现连接部位开裂的问题。
