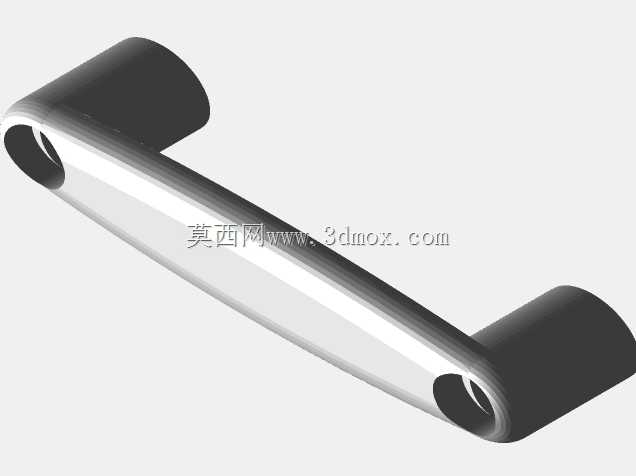

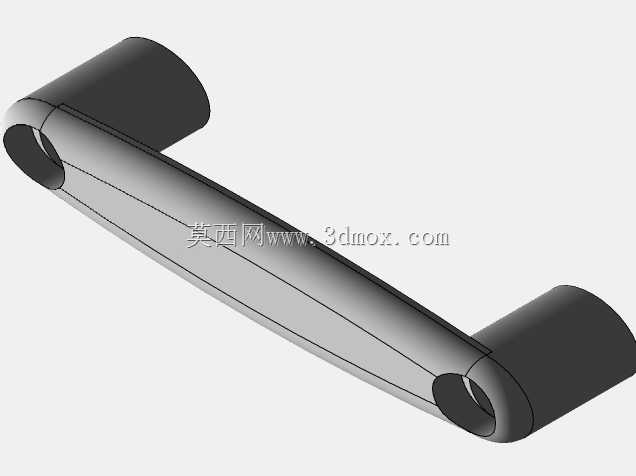

机床操作用双孔连接式金属手柄结构

　　这类手柄构件常见于普通卧式车床的进给操纵单元、溜板箱快速移动控制端，也会配套在CA系列普通车床的尾座锁紧、刀架换位操作工位，部分小型铣床、台式钻床的行程锁紧机构也会采用同结构的操纵手柄，属于机床操作端的直接受力构件。从结构设计逻辑来看，整体采用长杆式传力布局，两端的同轴套筒结构分别对应安装铰接轴与操作受力端，杆身做了等强度的渐变截面处理，靠近铰接端的截面尺寸更大，向操作握持端逐步收窄，既保证了扳动时的结构刚度，避免长期受力出现杆身塑性变形，又尽可能控制了构件自重，减少操作时的额外负载。两端的套筒内孔做了统一的公差匹配设计，铰接端内孔与设备上的固定销轴采用间隙配合，保证扳动时转动顺畅无卡滞，同时孔端预留了卡簧槽安装位，

　　可通过轴用弹性挡圈限制手柄的轴向窜动，避免设备运行过程中手柄从销轴上脱出；另一端的套筒内孔可配套安装防滑握套，或是直接作为受力端承接操作人员的扳动力，孔口做了倒角处理，去除加工毛刺的同时，也方便配套附件的快速装配。杆身与两端套筒的衔接位置做了大圆弧过渡，避免直角衔接带来的应力集中问题，在长期承受交变扳动力的工况下，不会在衔接位置出现疲劳断裂，这一点对于机床操作件来说尤为重要——机床操作过程中手柄需要频繁往复扳动，应力集中位置很容易在数万次操作后出现裂纹，最终导致构件失效。从安装边界来看，这类手柄的转动半径需要匹配设备的操作空间设计，安装时需要保证手柄扳动到极限位置时，不会与周边的导轨护罩、刻度盘、其他操作手柄产生运动干涉，

　　铰接端的销轴轴线需要与设备的操纵转轴保持同轴，否则会出现扳动卡滞、受力不均的问题。实际应用中，这类手柄的表面处理多采用发黑或是镀锌工艺，具备基础的防锈能力，适配车间多切削液、多油污的工作环境，日常维护只需要定期在铰接位置加注少量润滑油，即可保证长期操作顺畅。不同于注塑类操作手柄，金属材质的该类手柄能够承受更大的扳动力，在设备需要较大锁紧力的工位，比如车床尾座套筒锁紧、主轴箱变速操纵位置，金属手柄的抗过载能力更强，不会因为操作人员施力过大出现断裂、变形的问题。设计建模过程中，需要重点校核杆身的抗弯截面模量，根据操作端的最大施力值计算杆身的最大弯曲应力，保证应力值低于材料的许用应力，同时要核算两端套筒的壁厚，避免销轴受力时套筒出现胀裂；

　　杆身的曲面过渡需要保证顺滑，建模时采用扫掠特征构建杆身主体，两端套筒与杆身的衔接位置采用圆角过渡特征，避免出现建模棱角导致的应力集中仿真误差。实际装配时，手柄的扳动角度需要匹配设备内部操纵机构的行程，通常扳动角度控制在0到90度区间即可完成对应机构的锁紧或是档位切换，过长的扳动行程会增加操作人员的动作幅度，降低操作效率，过短的行程则会导致操纵力过大，增加操作负担。
