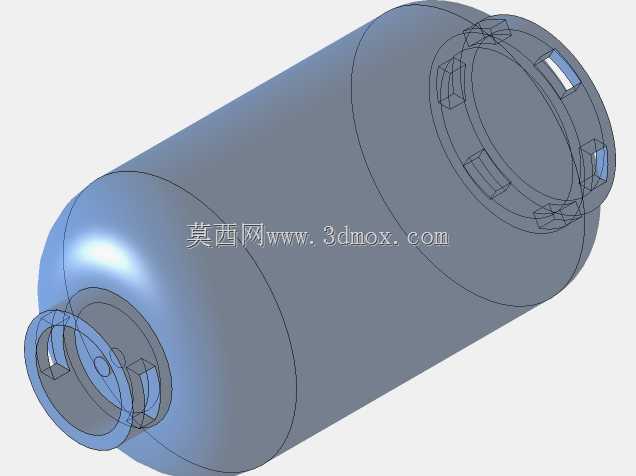

民用液化石油气钢瓶三维结构设计

　　日常民用场景里，液化石油气钢瓶是餐饮门店、城郊未通管道燃气住户最常用的燃气储运载体，这类承压容器的设计核心始终围绕密封可靠性、结构抗冲击性、充装使用便捷性三个维度展开，三维建模过程中需要兼顾生产制造的冲压、焊接工艺可行性，同时严格匹配日常搬运、充装、接驳使用的全场景操作需求。从结构组成来看，该钢瓶主体采用圆柱形筒体作为核心承压腔体，相比异形腔体结构，圆柱形筒体在同等壁厚、同等材料用量下能实现更优的环向应力分布，承压过程中筒壁受力均匀，不会出现局部应力集中导致的变形或开裂风险，筒体两端采用冲压成型的椭圆形封头收口，封头与筒体的连接位置采用环向满焊结构，建模时特意预留了焊接坡口的结构尺寸，匹配实际生产中的埋弧自动焊工艺要求，

　　避免焊接缺陷带来的安全隐患。钢瓶上端的阀座区域是整个结构的设计重点，阀座采用加厚钢板冲压成型后与上封头焊接固定，阀座内部预留了标准的锥管螺纹安装位，可适配通用的液化石油气角阀安装，阀座周边设计了三个均匀分布的防护凸台，凸台高度略高于角阀安装后的顶端高度，日常搬运、钢瓶倾倒过程中，凸台会率先接触碰撞面，避免角阀受外力撞击发生变形、泄漏，这一结构细节是结合大量实际使用中的损坏案例优化而来，相比传统的一体式护罩结构，这种分散式凸台防护在保证防护效果的同时，能有效降低整体材料用量，减少钢瓶自重。钢瓶下端设计了整体式冲压底座，底座采用向内收的弧形支撑脚结构，三个支撑脚均匀分布在底座圆周上，放置时能保证钢瓶垂直稳定，

　　不会因为地面轻微不平整发生晃动，底座与下封头的焊接位置特意做了圆弧过渡处理，避免应力集中，同时底座预留了足够的离地间隙，方便日常搬运时叉车、手推车的叉臂伸入，也能避免地面积水长期浸泡钢瓶底部造成锈蚀。建模过程中对钢瓶的壁厚做了梯度设计，筒体主体壁厚满足常规民用液化石油气钢瓶的承压要求，阀座、底座焊接位置的壁厚做了局部加厚，抵消焊接热影响区带来的材料强度下降问题，所有转角位置都做了圆角过渡处理，避免冲压加工过程中出现材料撕裂，也能减少使用过程中应力集中带来的疲劳损伤。从安装边界来看，该钢瓶的整体外径、高度尺寸完全匹配市面上通用的钢瓶橱柜、减压阀、输气管接驳配件，用户更换钢瓶时不需要对现有接驳设施做任何改造，

　　钢瓶的自重设计也符合单人短途搬运的重量要求，瓶身的光滑圆柱面没有多余的外凸结构，方便充装站的自动化灌装线夹持、搬运，适配现有充装设备的定位尺寸。实际使用场景中，这类钢瓶需要承受反复的充装、泄压循环，建模时特意对焊缝位置、封头过渡区做了结构强化，保证长期循环载荷下的结构稳定性，同时钢瓶外表面的光滑结构也方便后续做防锈喷涂、检验标识印刷，日常使用中用户也更容易清理瓶身附着的油污、灰尘。不同于工业用大型承压储罐，民用液化石油气钢瓶的设计需要在安全性、便携性、成本之间找到最优平衡，既不能为了降低成本削减壁厚带来安全隐患，也不能过度设计增加自重导致搬运困难，整个三维结构的每一处尺寸、每一个结构细节都对应实际生产、使用中的具体需求，没有冗余的装饰性结构，所有特征都服务于承压、防护、便捷操作的核心功能。
