CA6140车床配套高音管结构三维设计

　　在普通卧式车床的日常运维与功能拓展场景中，这类配套的高音管部件，主要承担车床运行过程中特定工况下的声学传导、警示信号输出功能，不少车间在对老旧CA6140车床进行安全升级改造时，都会选配这类结构紧凑的管状构件，替代原有老化的信号发声配套件，解决原有部件发声沉闷、警示距离不足的问题。从实际装配场景来看，该部件的安装位置通常布置在车床主轴箱侧方的预留安装位，靠近操作工位的斜上方区域，既不会干涉刀架的纵向、横向进给行程，也能让发出的高频声响无遮挡地覆盖整个操作区域，甚至在车间背景噪音较高的切削加工时段，也能让操作人员清晰捕捉到提示信号，避免因信号传递滞后引发的操作误判。

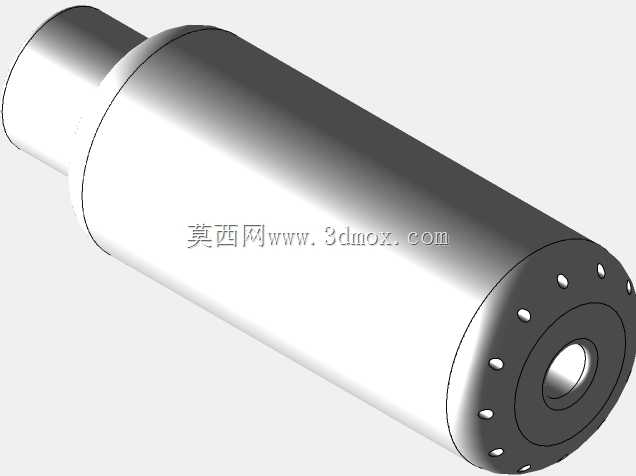

　　从结构设计逻辑来看，这款高音管采用了阶梯式变径的回转体构型，大直径段为内部声学谐振腔的主体结构，小直径段为对接安装的插入端，这种变径设计并非随意设定：大直径腔体的内部容积经过声学匹配计算，能够让气流通过时产生稳定的高频谐振，避免出现声音发散、音量衰减过快的问题；小直径段的外径尺寸与车床原有安装座的内孔公差带保持一致，采用间隙配合的公差设定，装配时无需额外修配，直接插入后通过端面的紧固螺钉即可完成固定，大幅降低现场改造的装配工作量。部件端面均匀布置的多个小孔，是声学输出的出声通道，孔位的排布角度经过优化，既不会让金属切屑直接飞溅进入腔体内部造成堵塞，也能保证声波沿着水平方向均匀扩散，不会出现局部区域音量骤降的声学死角。

　　从安装边界尺寸来看，该部件的总长度控制在适配CA6140车床侧方安装空间的范围内，最大外径不会超出主轴箱的外轮廓边界，即使是在车床大拖板移动到靠近主轴箱的极限位置时，拖板上的附属工装也不会与高音管外壁发生剐蹭，完全符合车床改造“不改动原有主体结构、不压缩原有操作空间”的核心要求。部件的壁厚设计兼顾了结构强度与声学性能，外壁采用均匀壁厚的回转结构，既能够抵御车间日常加工时的轻微磕碰，不会因为偶尔的工件碰撞出现凹陷变形，也能避免壁厚过大导致的谐振阻尼过高、发声沉闷的问题。实际使用过程中，当车床触发主轴过载、行程限位、润滑系统缺油等预设警示工况时，配套的气路系统会向高音管内输入恒定压力的气流，气流在腔体内形成高频谐振后通过端面小孔传出，相比传统的电蜂鸣器，这种气动式高音管的环境适应性更强，在车间多油污、多金属粉尘的工况下，不会出现电子元件受潮、触点氧化失效的问题，长期使用的稳定性更有保障。

　　在三维建模过程中，这类回转体构件的建模逻辑需要兼顾加工工艺的合理性，所有的阶梯过渡位置都设计了微小的圆角过渡，避免机加工时出现应力集中的尖角，也能减少热处理环节的开裂风险；端面的安装小孔采用圆周阵列的方式排布，阵列中心与管体的回转中心保持严格同轴，保证出声的均匀性；小直径安装段的根部设计了退刀槽结构，方便车削加工时的退刀操作，也能让安装时的端面贴合更加紧密，避免出现装配间隙导致的气流泄漏、音量下降问题。不少一线的设备维修人员在更换这类配件时，往往会忽略安装面的密封问题，如果安装端面存在切屑残留导致的缝隙，气流会从缝隙处泄漏，直接导致发声音量下降30%以上，因此在建模时特意在小直径段的根部预留了密封槽的安装位置，可以配套放置薄型橡胶密封圈，无需额外涂抹密封胶即可实现可靠密封，降低现场装配的操作难度。

　　从实际应用反馈来看，这类高音管在CA6140车床上的适配性非常好，不需要对车床的原有气路进行大规模改动，只需要从原有警示气路引出一根直径6mm的气管接入管体侧方的进气孔即可完成连接，改造全程不需要拆卸车床的主轴箱等核心部件，单人半小时内即可完成全部安装调试工作。相比市面上通用的气动高音部件，这款针对CA6140车床设计的构件，在安装尺寸、发声频率上都做了针对性匹配，不会出现通用配件安装时需要额外制作转接支架、发声频率与车间环境噪音频率重叠导致辨识度不足的问题。在批量加工的生产车间里，统一配置同型号的高音警示部件，也能让操作人员快速分辨不同设备发出的警示信号，不会因为不同设备的警示音差异过大导致的反应滞后，从细节处提升车间生产的本质安全水平。
