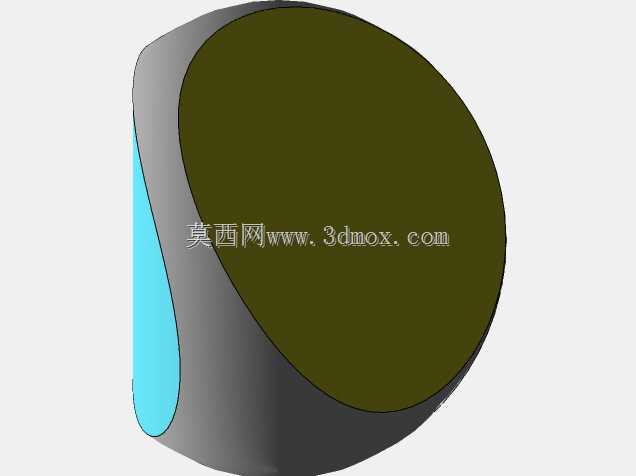

三面骰子结构三维数模设计

　　在精密小零件加工场景中，这类三面成型结构的应用覆盖了小型冲压工装定位、多面检测基准块、桌游精密配件量产等多个细分领域，很多一线加工人员在做小尺寸多面体工件时，经常会遇到装夹定位偏差、相邻面角度公差超差的问题，这套数模的设计逻辑正是从实际加工痛点出发，把现场装夹、成型、检测的全流程需求融入到结构细节里。从实际用途来看，该结构既可以作为小型多面压型的凸模基准件，配套在CA6140车床的辅助工装位上完成小尺寸坯料的三面同步压型，也可以单独作为三面对称结构件的检测基准，在加工三面骰子、三面定位块、三角导向件时，直接作为对刀参照使用，省去了反复打表找正相邻面夹角的辅助时间。设计过程中没有采用常规多面体先做六方再铣削多余面的思路，

　　而是直接以三面120度等夹角的空间几何关系为核心，先确定三个工作面的形心交点作为整个零件的基准原点，所有特征的尺寸链都从这个原点出发向外推导，避免了多次基准转换带来的累积误差。三个工作面的平面度公差按照IT7级精度预留加工余量，每个面的边缘都做了0.2mm的钝化倒角，既避免了热处理后的应力集中开裂问题，也能防止装配使用时的锐边划伤。安装边界的设计上，底部预留了标准的工装装夹位，夹持面的粗糙度要求控制在Ra1.6，适配普通三爪卡盘、平口钳的常规装夹尺寸，不需要额外制作专用夹具就能完成上机加工，整体最大外轮廓尺寸控制在40mm以内，属于小型精密零件范畴，适合在普通车床、小型加工中心上完成批量加工。结构细节上，三个面的衔接棱边做了等R0.

　　5的圆角过渡，避免冲压使用时的应力集中导致棱边崩损，每个工作面的背面都设计了均匀的减重槽，在不影响结构刚性的前提下减少了40%的坯料用料，同时减重槽的位置刚好和装夹受力点错开，不会因为材料去除导致装夹变形。建模过程中特意把所有的倒角、圆角、让位特征都做了全参数化关联，后续如果需要调整工作面尺寸、夹角大小或者安装位规格，只需要修改对应参数就能完成整个数模的更新，不需要重新绘制特征。从加工工艺适配性来看，这套结构的所有特征都没有倒扣、深腔等难加工结构，普通的立铣刀、倒角刀就能完成全部加工工序，三个工作面的加工顺序可以按照一次装夹完成两个面、二次装夹找正后完成第三个面的流程排布，找正的时候可以直接以已经加工完成的两个面为基准，

　　用百分表打表确认夹角误差，不需要复杂的专用检具。在实际工装应用场景里，这类三面结构还可以作为小型回转件的分度定位块，配套在车床的分度夹具上，完成三等分位置的孔系、槽系加工，相比常规的分度盘定位，这种固定三面定位结构的重复定位精度更高，没有分度盘的间隙误差，适合小尺寸零件的大批量三等分特征加工。数模里的所有棱边、面的衔接位置都做了工艺性检查，没有出现薄壁、锐角等加工时容易产生振纹、崩边的结构，装夹位的厚度预留了8mm的夹持余量，即使是夹持力较大的液压卡盘装夹，也不会导致零件变形。另外在设计时考虑到后续如果作为注塑模具的镶件使用，三个工作面的脱模斜度预留了0.5度，不需要后续修改就能直接适配小型注塑件的成型需求，拓展了结构的应用场景。
