Corexy结构3D打印机Z轴立式轴承座

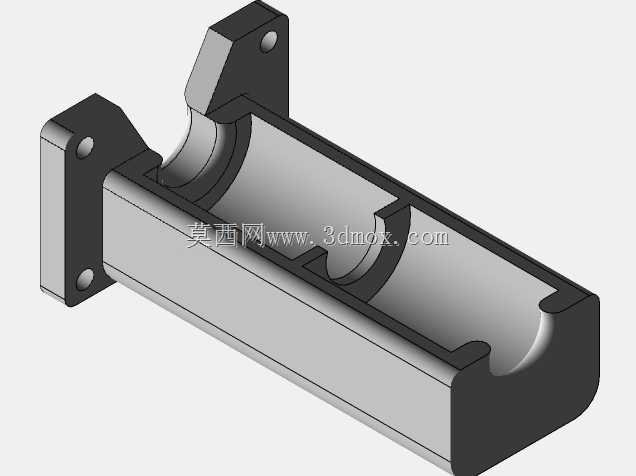

　　在桌面级FDM3D打印机的结构迭代中，Corexy架构凭借XY轴运动解耦、打印头轻量化的优势，逐渐成为中高端DIY机型与商用桌面机型的主流选择，而Z轴的传动稳定性直接决定了打印件层纹一致性、层高精度与大尺寸打印的成型可靠性，这款立式LMU12UU轴承室正是针对Corexy机型Z轴导向场景开发的支撑部件。日常设备运行中，Z轴负责带动热床或打印头完成垂直方向的层间进给，光轴作为导向基准需要稳定的径向支撑来抵消传动过程中的偏心载荷，尤其是采用双Z轴丝杆传动的机型，光轴支撑座的刚性不足、同轴度偏差很容易导致丝杆卡顿、层纹错位甚至丢步问题。这款轴承室采用分体抱合式的腔体结构，内部适配标准LMU12UU直线轴承，安装时可将轴承完全嵌入腔体内，

　　侧壁的限位结构能够避免轴承在往复运动中出现轴向窜动，相比传统的卧式轴承座，立式结构的安装法兰与受力方向垂直，固定后受力路径更短，能有效降低光轴运行中的径向跳动。从安装边界来看，两侧的安装耳预留了标准沉头孔位，可直接通过M3或M4内六角螺丝固定在设备的铝型材框架立面上，安装孔的中心距适配2020、2040常规铝型材的槽距，不需要额外加工转接件，装配时可先将轴承压入腔体内，再整体穿入光轴后锁紧固定螺丝，相比卡环式的简易固定方式，这种全包覆的腔体结构能将轴承的受力均匀分散到整个座体上，避免长期运行后轴承外圈出现点蚀变形。设计过程中重点考虑了3D打印自制的工艺适配性，整个部件没有大角度悬空结构，壁厚设置均匀，无论是采用PLA、

　　PETG还是ABS材料打印，都不需要额外添加大量支撑，打印完成后仅需简单去除少量支撑毛刺即可投入使用，腔体的内径预留了0.2mm的装配公差，既可以保证轴承压入后的紧密度，又不会因为公差过小导致轴承外圈被挤压变形，影响内部钢珠的滚动顺畅度。实际使用场景中，这款轴承室不仅适用于Corexy结构的Z轴导向，也可用于其他需要直线光轴支撑的自动化设备导向部位，比如小型激光雕刻机的Z轴升降、桌面点胶机的垂直运动轴等，座体的加强筋结构设置在受力集中的法兰与腔体连接位置，在不增加整体重量的前提下提升了座体的抗扭刚性，即使Z轴运动速度达到100mm/s、加速度设置到500mm/s²的工况下，也不会出现明显的共振问题。不同于常规的金属轴承座，

　　这款适配3D打印自制的结构在设计时特意规避了复杂的机加工特征，所有转角位置都做了R角过渡，既减少了打印过程中的应力集中，避免打印件出现层间开裂，也能在装配时减少锐边对安装人员的划伤风险。腔体内部的轴承定位台阶高度经过反复验证，刚好与LMU12UU轴承的外圈厚度匹配，压入后轴承端面与座体端面齐平，不会出现突出或凹陷的情况，保证光轴穿入后与轴承的接触长度达到标准值，最大化轴承的承载能力。在设备维护层面，这种立式结构的轴承室不需要完全拆卸光轴即可完成轴承更换，仅需松开安装耳的固定螺丝，将座体沿光轴滑出到合适位置，即可取出旧轴承压入新轴承，大幅降低了后期维护的拆装难度，对于经常需要调整设备结构的DIY玩家来说，这种快装式的设计能节省大量的调试时间。针对Corexy机型常见的Z轴 wobble 问题，这款轴承室的安装法兰平面做了平整度优化，打印完成后仅需用砂纸简单打磨安装面即可保证与铝型材立面的完全贴合，避免因为安装面倾斜导致光轴与丝杆的平行度偏差，从支撑端消除Z轴摆动的诱因。
