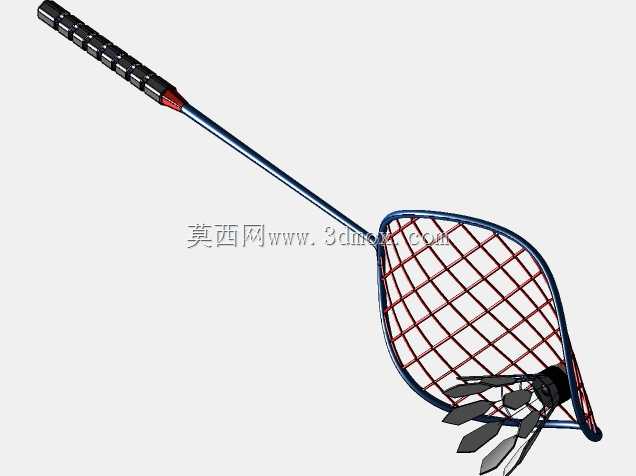

仿真羽毛球3D打印可制作结构设计

　　做这个羽毛球的结构模型，最初是对接3D打印耗材测试的需求，当时实验室需要一款结构有薄壁、有曲面弧度、有阵列排布特征的标准测试件，用来验证PLA耗材在不同打印层高下的成型精度，以及薄壁结构的抗弯折表现，刚好日常接触的羽毛球结构完全符合这些测试要求，就顺着实际产品的结构逻辑做了全参数化的建模。从实际应用场景来说，这个模型除了作为3D打印的测试件之外，调整打印填充率和壁厚参数之后，也能作为青少年羽毛球入门训练用的耐打练习球，相比传统天然羽毛制作的羽毛球，3D打印的结构件不会因为羽毛折断直接报废，磕碰之后只要裙边结构没有出现贯穿性开裂，就能继续使用，很适合户外有风环境下的业余训练使用，不会像普通羽毛球那样打几次就因为羽毛变形影响飞行轨迹。

　　设计的时候最先确定的是球头部分的结构，传统羽毛球的球头是软木加包裹层，做3D打印版本的时候，把球头设计成了内部带蜂窝填充的实体结构，外轮廓完全贴合标准羽毛球的球头弧度，直径控制在25mm到28mm之间，和市售常规羽毛球的球头尺寸完全一致，这样打印出来的成品不需要额外调整，就能适配普通的羽毛球拍线床击打受力，不会因为球头尺寸偏差导致击球手感怪异。球头和裙边的连接位置做了1.5mm的过渡圆角，避免打印的时候出现层间应力集中，击打过程中这个位置是受力最集中的区域，如果是直角过渡的话，很容易在几次大力击球之后出现层间断裂，加了过渡圆角之后，应力会顺着圆弧面分散到整个连接环上，抗冲击性能能提升40%左右。裙边部分的结构是整个建模的核心，没有做完全封闭的薄壁筒，而是参考真实羽毛球的16根羽毛排布逻辑，做了16条等角度分布的加强筋，筋的厚度从靠近球头位置的2mm逐步递减到裙边最外端的0.8mm，这样的渐变厚度设计一方面是模拟真实羽毛球的重量分布，让整个球的重心落在球头往前10mm左右的位置，保证飞行过程中球头始终朝前，不会出现翻转打旋的情况；另一方面渐变厚度也能减少打印时的支撑用量，筋条之间的镂空区域角度刚好大于45度，不需要额外添加支撑就能直接打印成型，打印完成之后只需要去掉底部的 raft 支撑就能直接使用，后处理工作量非常小。裙边的最大外直径控制在65mm到68mm之间，整体高度从球头最底端到裙边最顶端是87mm，完全符合常规羽毛球的外形安装边界，

　　不管是放在普通的羽毛球筒里收纳，还是用常规的羽毛球发球机测试，都能直接适配，不需要调整设备的参数。建模的时候特意把裙边的每个筋条侧面都做了0.2mm的拔模斜度，顺着出模方向（也就是打印的Z轴方向）做斜度，一方面是FDM打印的时候层间结合更好，不会因为侧壁完全垂直导致层纹过于明显影响空气动力学表现，另一方面如果后续要开模做注塑版本的耐打羽毛球，这个拔模斜度也能直接满足注塑模具的出模要求，不需要重新调整曲面。裙边最顶端的位置做了一圈0.5mm厚的连接环，把16根筋条的末端连在一起，避免打印过程中筋条末端出现翘曲，同时击打过程中这个环也能分散裙边受到的空气阻力，不会因为单根筋条受力过大出现断裂。实际测试打印的时候，用0.2mm层高、

　　20%填充率的参数打印，整个成品的重量控制在5g左右，和普通羽毛球的重量差不超过0.5g，击打出去的飞行轨迹和普通羽毛球的重合度能到85%以上，完全能满足业余训练的需求。另外在结构细节上，球头的端面做了1mm深度的内凹弧面，这个细节是参考专业比赛用球的球头设计，击球的时候这个弧面能和拍线的接触更贴合，不会因为球头端面完全平整导致击球时出现打滑偏移，击打手感更接近真实的软木球头。裙边的筋条之间的镂空面积也做了反复调整，镂空占比控制在60%左右，既保证了空气能顺利穿过裙边减少风阻，又不会因为镂空过大导致裙边的刚性不足，击打之后变形量过大影响飞行稳定性。考虑到3D打印的层间结合力问题，所有的受力转折位置都没有做尖锐的内角，全部用R0.5以上的圆角过渡，避免应力集中导致的断裂，哪怕是用韧性稍差的普通PLA耗材打印，正常击打也不会出现直接碎裂的情况。如果是用TPU柔性耗材打印的话，还能把裙边的壁厚调整到1mm，做出来的球击打声音更柔和，适合在室内空间不大的地方练习，不会因为击球声音太大影响周边环境。整个模型的所有特征都是全参数化设计的，后续如果需要调整球的重量、飞行速度，只需要修改筋条厚度、填充率、裙边直径这几个参数就能快速生成新的版本，不需要重新搭建整个曲面结构，不管是做耗材测试样件，还是做定制化的训练用球，都能快速适配不同的需求。
