CA6140车床用斜置条纹标识方块结构

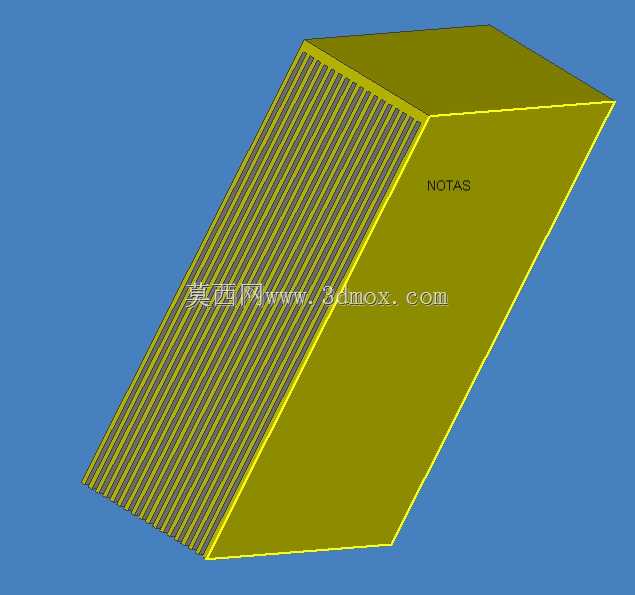

　　在普通卧式车床的操作区域标识体系搭建中，这类斜置条纹标识方块是承担视觉提示、区域分界功能的细小但不可或缺的构件，很多刚接触机床结构设计的工程师容易忽略这类小零件的设计合理性，实际在车间现场的操作反馈里，标识件的可视角度、辨识度直接影响操作效率甚至生产安全。CA6140作为国内应用覆盖面极广的普通卧式车床，其床身、溜板、进给箱周边的标识件需要适配车床本身的倾斜观察视角——操作工人站在车床前方操作时，视线与床身立面并非垂直，而是存在30到45度的俯角倾斜，因此将标识方块设计为斜置结构，恰好匹配操作人员的常规视线角度，无需刻意调整视角就能快速识别标识内容。从结构本身来看，这个方块构件采用双立面设计，一个立面加工有等距平行条纹，

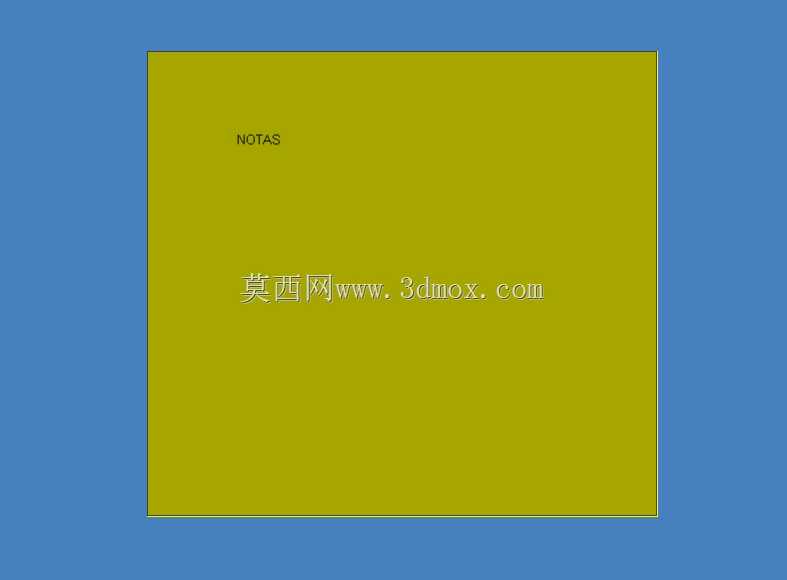

　　这类条纹结构一方面可以通过视觉反差强化标识的边界感，在车间复杂的光线环境下，哪怕有局部油污、切削液溅落，条纹形成的明暗差也能让标识区域快速从周边的机床漆面中凸显出来；另一方面条纹面也可以作为触感标识，当操作人员需要盲操作确认位置时，通过手指触摸条纹的凹凸感就能快速定位，不需要低头反复确认位置。另一个光滑立面用于印制标识字符，字符区域预留了足够的平整面，避免条纹干扰字符识别，字符采用凹刻填漆的工艺预留位，长期受切削液冲刷、棉纱擦拭也不会轻易脱落。设计过程中需要重点考虑安装边界的适配性，这类标识方块的安装基面需要与车床床身的安装面完全贴合，因此方块的安装侧做了精准的平面度公差控制，避免安装后出现翘边、间隙，防止切削液、铁屑进入缝隙造成积屑难以清理。斜置角度的设定并非随意选取，而是结合CA6140车床操作位的人机工程数据反复校核：操作工人站立时的平均视线高度、操作时的身体前倾角度、不同身高操作人员的视线覆盖范围都纳入计算，最终确定的倾斜角度能覆盖90%以上操作人员的舒适观察视角，不需要刻意歪头或者挪动位置就能看清标识内容。尺寸设计上，方块的整体厚度控制在不会突出床身立面过多的范围，避免在溜板移动过程中产生干涉，同时条纹的间距、深度也经过反复验证：条纹过密容易积存铁屑和油污，清理难度大；条纹过疏则无法形成足够的视觉反差，起不到强化边界的作用，最终选定的条纹参数既能保证视觉辨识度，又不会给日常清理维护造成额外负担。在实际应用场景中，

　　这类标识方块通常安装在车床的行程限位处、档位切换提示区、安全警示边界位置，不同于粘贴式的标识牌，这种实体结构的标识件耐磨损、抗老化能力更强，在车床长期的高频使用、切削液腐蚀、铁屑冲刷的工况下，使用寿命远高于纸质或塑料贴膜标识。很多机床改造项目中，老旧CA6140车床的原有标识脱落、辨识度下降，更换这类结构的标识方块是成本极低但效果显著的优化手段，不需要对床身进行大规模改造，只需要匹配原有安装孔位即可完成替换，替换后操作区域的标识清晰度大幅提升，能有效减少因标识不清导致的误操作风险。从建模逻辑来看，构建这个模型时首先要确定斜置基准面的角度，以安装面为装配基准，先绘制方块的基础实体，再通过基准面偏移、角度旋转构建出倾斜的标识面，

　　条纹结构采用阵列特征生成，保证每一条条纹的间距、深度完全一致，避免出现视觉上的疏密不均；字符区域预留的平整面需要与条纹面做平滑过渡，避免出现尖锐棱角，防止清理时划伤操作人员，也减少铁屑挂在棱角处的可能。安装孔位的设计采用沉头孔结构，安装后螺钉头完全沉入构件内部，不会突出表面形成刮擦隐患，沉头孔的位置做了对称分布设计，保证安装后受力均匀，不会因为长期受振动出现松动偏移。在材质选择的适配设计上，模型预留了足够的壁厚，既可以采用ABS工程塑料注塑成型，也可以采用铝合金切削加工，适配不同成本预算的改造需求：塑料材质的构件重量轻、成本低，适合非高温区域的标识使用；铝合金材质的构件耐温性更好、强度更高，适合靠近主轴、切削发热区域的安装使用。
