变压器部件泡沫缓冲承载包装结构

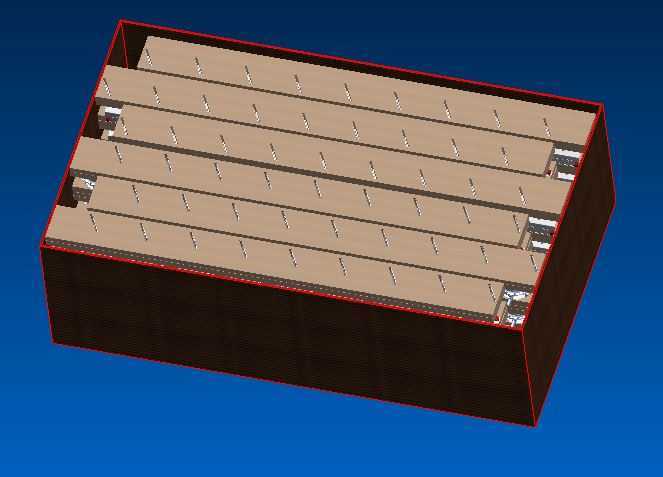

　　在电力设备出厂转运、仓储堆叠的全链路物流环节里，中小型变压器配套零部件的防护包装一直是容易被忽略却直接影响交付良率的细节，这套适配200-10规格变压器组件的泡沫承载衬垫，正是针对车间批量周转、多层堆码场景做的定向结构设计。从实际使用场景出发，这类衬垫直接嵌入标准瓦楞外箱内部，不需要额外加装支撑骨架，单组衬垫可同时容置216件同规格小型变压器配件，适配车间批量下线后的快速装箱需求，也能匹配自动化包装线的吸盘取放工位定位要求，不会因为衬垫边缘形变导致吸盘抓料失败。

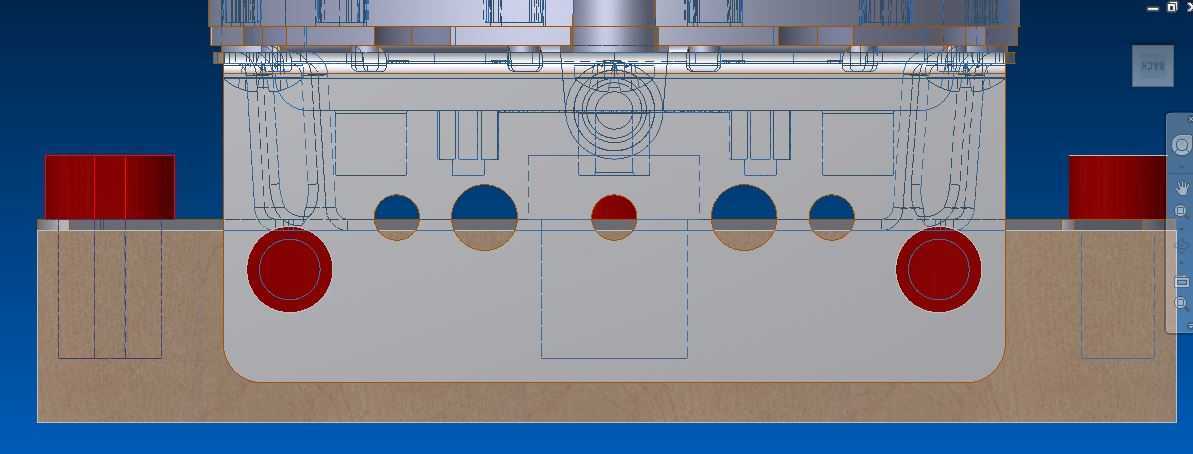

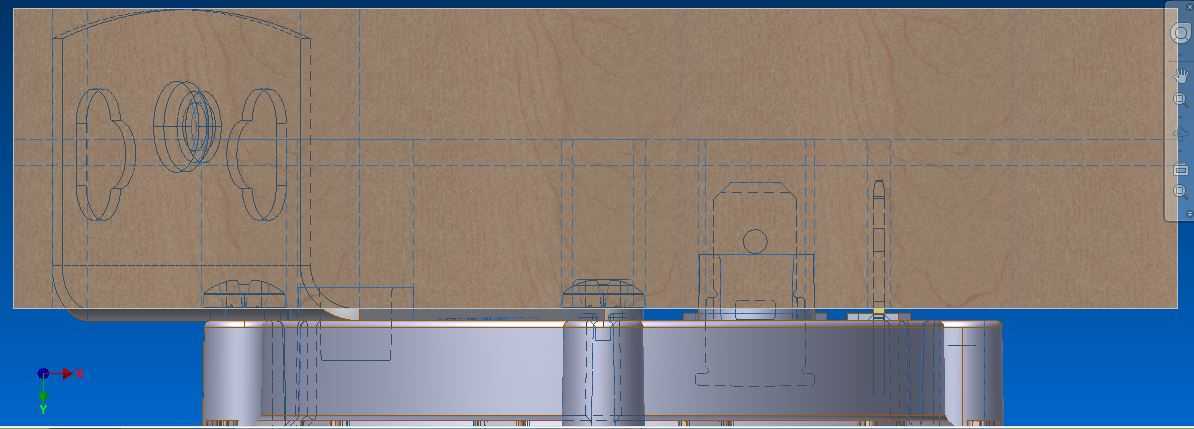

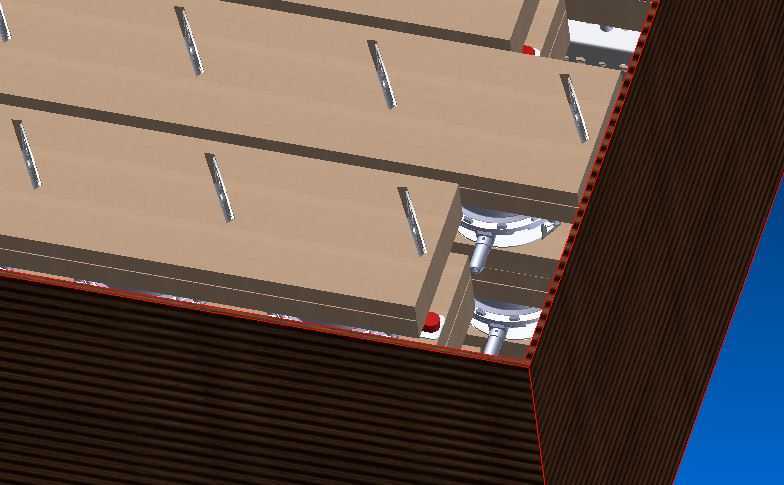

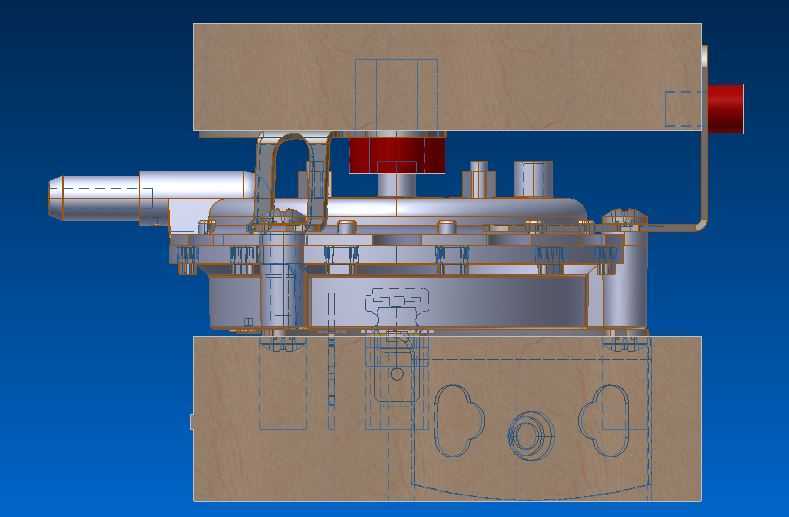

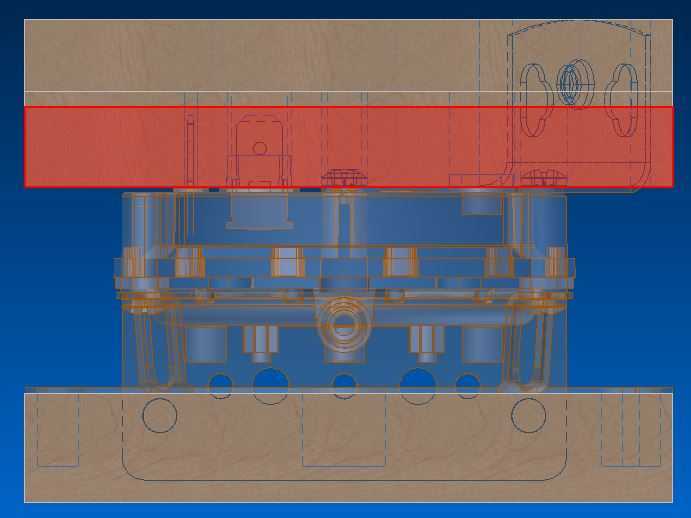

　　结构设计上没有采用全包裹的冗余泡沫结构，而是根据配件的外形轮廓做了下沉式定位槽，每个槽位的轮廓和配件底部的凸起结构完全贴合，配件放入后不会在槽内发生横向窜动，槽与槽之间的连接筋厚度经过堆码压力测算，能承受上层3层满装纸箱的总重量而不发生塌陷，避免下层配件被挤压变形。衬垫两侧预留的红色高密度泡沫支撑柱，是专门针对外箱边角受撞击时的应力集中点设计的，这两个位置的泡沫密度比中间承载区高30%，当外箱发生侧面跌落、边角碰撞时，冲击力会先被这两个支撑柱吸收，不会直接传递到中间容置的配件上。

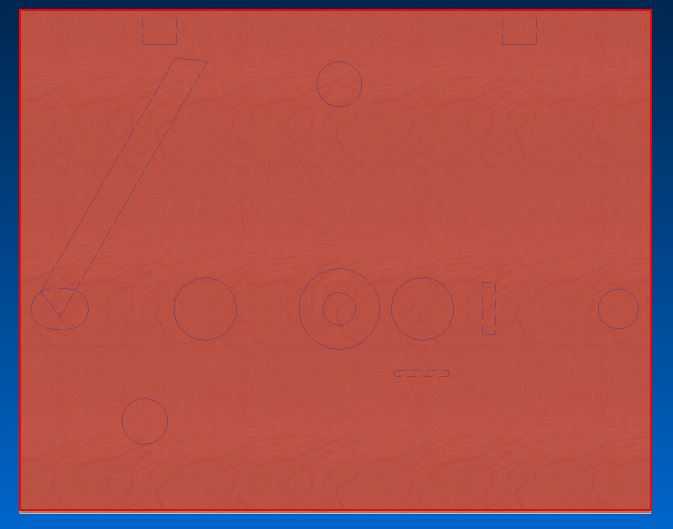

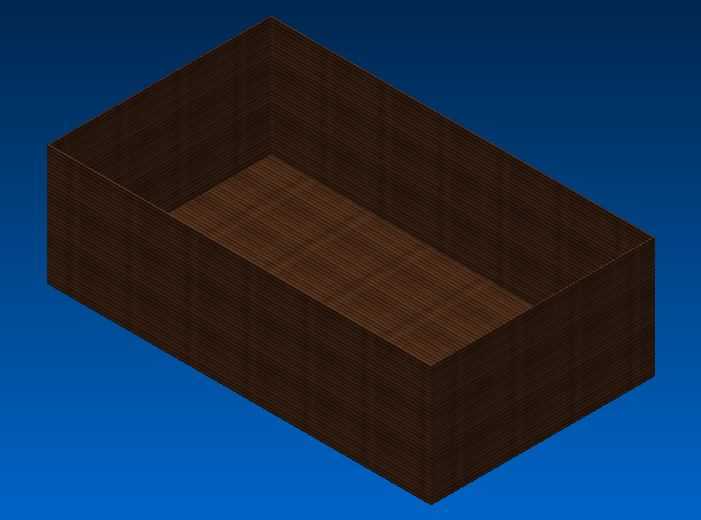

　　从安装边界来看，衬垫的整体外轮廓尺寸完全匹配常用的200系列工业周转箱内尺寸，放入后衬垫边缘和箱壁之间没有多余旷量，不需要额外填充气泡袋或者纸团做填充，装箱后衬垫不会在箱内滑动，配件的取放高度也适配人工操作的舒适区间，作业人员不需要过度探身就能完成整盘配件的取放。中间区域预留的不同直径的圆形避让槽，是为了适配配件顶部突出的接线端子结构，避免端子在装箱时被衬垫压弯，每个避让槽的深度比端子突出高度多2mm，既不会因为槽太深浪费泡沫材料，也能保证端子顶端不会接触到上层衬垫的底面。衬垫底部做了1mm深度的网格防滑纹，和瓦楞纸箱的纸面接触时能产生足够的摩擦力，即使箱体在运输过程中发生倾斜，衬垫也不会在箱内移位。

　　从功能特性来说，这套结构除了基础的缓冲防护作用，还能兼顾装箱时的快速计数功能，每个槽位对应一个配件，整盘装满就是固定的216件，不需要人工逐件清点，能大幅提升车间包装环节的作业效率，减少计数差错。材料选用上适配常规的发泡成型工艺，不需要开复杂的倒扣模具，上下模直接脱模就能完成成型，模具加工成本低，适合批量生产，泡沫材料的可回收特性也符合工业包装的环保要求，使用后的衬垫可以破碎后重新发泡利用，不会产生多余的工业固废。在实际的跌落测试验证中，装配合格的衬垫在1.2米高度自由跌落至水泥地面时，内部配件的外观完好率能达到99.8%，完全满足电力配件跨区域运输的防护要求，不会因为运输过程中的颠簸、碰撞导致配件出现引脚变形、外壳磕碰掉漆等问题，减少后续到货检验的退换货成本。
