丰田A70车门门槛地毯固定卡扣结构

　　在乘用车辆的内饰装配体系中，门槛区域的饰件与地毯固定一直是容易被忽略但直接影响整车装配质感与长期使用可靠性的细节节点，尤其是主打运动定位的车型，用户上下车过程中频繁踩踏、剐蹭门槛位置，若固定结构强度不足、配合间隙设计不合理，很容易出现地毯翘边、门槛饰件移位、卡扣断裂脱落等问题，后期维修更换不仅需要拆解周边饰件，还容易在拆装过程中造成钣金漆面损伤、饰件卡扣座开裂等次生问题。本次涉及的这款固定卡扣，正是针对丰田A70车型门槛与地毯连接位置的易损工况开发的替换结构，在实车维修场景中，该位置的原厂卡扣因为长期受踩踏力、温度交变、内饰材料老化应力的多重作用，断裂失效的概率相对较高，很多车辆在使用数年后都会出现门槛位置地毯翘起、贴合不严的问题，这款卡扣的结构设计完全匹配原车的安装点位，不需要对车身钣金孔、地毯安装位做任何二次修改，即可直接替换失效的原厂件。

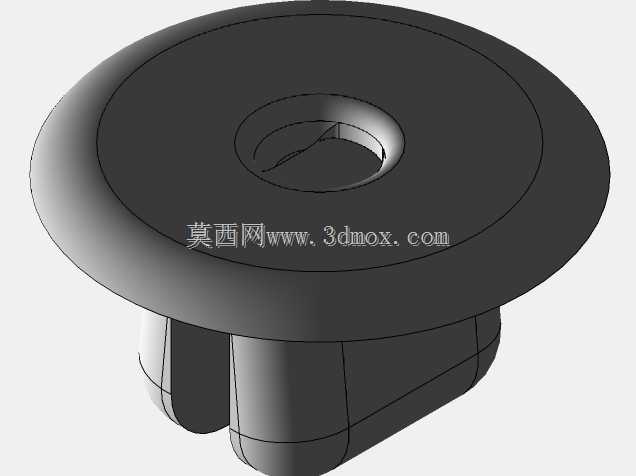

　　从结构设计逻辑来看，这款卡扣采用了一体式的帽檐加膨胀卡脚的经典卡扣结构形式，顶部的圆盘式帽檐做了大直径的圆角过渡设计，一方面可以增大与地毯、门槛饰件背面的接触面积，降低单位面积的压应力，避免长期压紧后在地毯表面留下明显的压痕，另一方面大直径的帽檐可以完全覆盖钣金安装孔的边缘，阻挡行车过程中车轮带起的泥水、灰尘从安装孔位置渗入车厢内部，同时也能在一定程度上阻隔底盘传递上来的部分风噪与路噪，提升车厢的静谧性。帽檐中心的一字型开槽是专门为拆装设计的结构，维修人员使用一字螺丝刀即可撬动卡扣完成拆卸，不需要使用专用的卡扣起子，降低了后期维修的工具门槛，开槽的深度做了严格控制，既保证了撬动时有足够的受力深度，又不会因为开槽过深导致帽檐的结构强度下降，避免拆装过程中帽檐开裂。

　　卡脚部分采用了对称分布的双膨胀卡爪结构，卡爪的外侧做了导向斜面设计，安装时只需要对准钣金上的安装孔垂直按压，卡爪受到孔壁的挤压会向内收缩，待完全穿过安装孔后卡爪自动弹开，倒扣在钣金孔的背面，实现轴向的锁紧固定，这种结构的安装效率非常高，总装线上的装配工人不需要额外的操作步骤，按压到位即可听到清晰的锁止反馈声，能有效降低总装环节的装配工时。卡爪的倒扣角度经过反复校核，既保证了安装后有足够的拉脱力，在正常使用过程中不会因为踩踏、拉扯出现松脱，又能在需要拆卸时通过适度的外力顺利拔出，不会因为倒扣量过大导致拆卸时卡爪断裂在钣金孔内，增加额外的清理工作量。卡爪与帽檐连接的根部做了加厚的圆角过渡处理，这个位置是卡扣受力最集中的区域，日常使用中踩踏带来的冲击力、温度变化带来的材料内应力都会集中在根部位置，加厚过渡可以有效分散应力，避免长期受力后出现根部断裂的问题。

　　从安装边界尺寸来看，这款卡扣的帽檐直径、卡脚的有效卡接长度、卡爪张开后的最大外径都完全匹配丰田A70车型门槛位置的标准安装孔位，适配的钣金厚度覆盖了该车型门槛位置的常规钣金厚度范围，安装后帽檐与钣金表面的压紧量控制在合理区间，既不会因为压紧量过大导致地毯被过度压缩出现永久变形，也不会因为压紧量不足导致地毯与门槛之间存在间隙，出现松动异响的问题。材料选择上，这类卡扣一般采用耐候性较好的改性尼龙材质，能够适应车厢内从零下数十度到夏季暴晒后近百度的温度变化范围，不会因为低温变脆、高温软化导致固定失效，同时材料本身具备一定的自润滑性，安装和拆卸过程中的阻力更小，操作更顺畅。

　　在实际的维修替换场景中，这类卡扣的更换流程非常简便，只需要先将翘起的地毯轻轻掀开，找到残留的断裂卡扣底座，用尖嘴钳将残留在钣金孔内的卡扣部分取出，清理干净安装孔周围的灰尘与杂物后，将新的卡扣对准安装孔垂直按压到位，再将地毯的安装孔对准卡扣帽檐按压平整即可，整个更换过程单点位耗时不超过一分钟，不需要拆解周边的门槛饰板、密封条等部件，大幅降低了维修的时间成本与部件损坏风险。对于三维结构设计从业者而言，这类看似简单的小卡扣结构，其实包含了很多面向装配、面向维修、面向全生命周期使用的设计考量，每一个尺寸的倒角、每一处结构的壁厚、每一个角度的选取，都需要结合实际的使用工况、材料特性、装配工艺、维修便利性做综合权衡，很多新手设计师在做这类小零件设计时，往往只关注能不能装上去，忽略了长期使用的可靠性、拆装的便利性、不同温度环境下的材料性能变化，很容易导致零件在实际使用中出现各种问题，而这类经过实车长期验证的成熟卡扣结构，恰恰是学习小尺寸紧固件设计的优秀参考案例，通过拆解其结构设计的逻辑，可以更好地理解汽车内饰紧固件的设计要点，在后续的同类产品设计中规避常见的失效风险。
