三英寸HD定制精密环形夹持工装

　　这套三英寸规格的HD夹持工装，核心解决的是圆形回转类工件在机加工工位上的定位与抱紧问题。在实际车间场景里，这类夹具常出现在车床、加工中心的二次装夹环节，尤其是针对薄壁筒件、环形坯料以及需要保证同轴度的盘类零件，普通三爪卡盘容易因夹持力分布不均造成工件变形，而这种环抱式结构能够沿圆周方向均匀施加约束，把装夹应力分散到更大的接触面上。

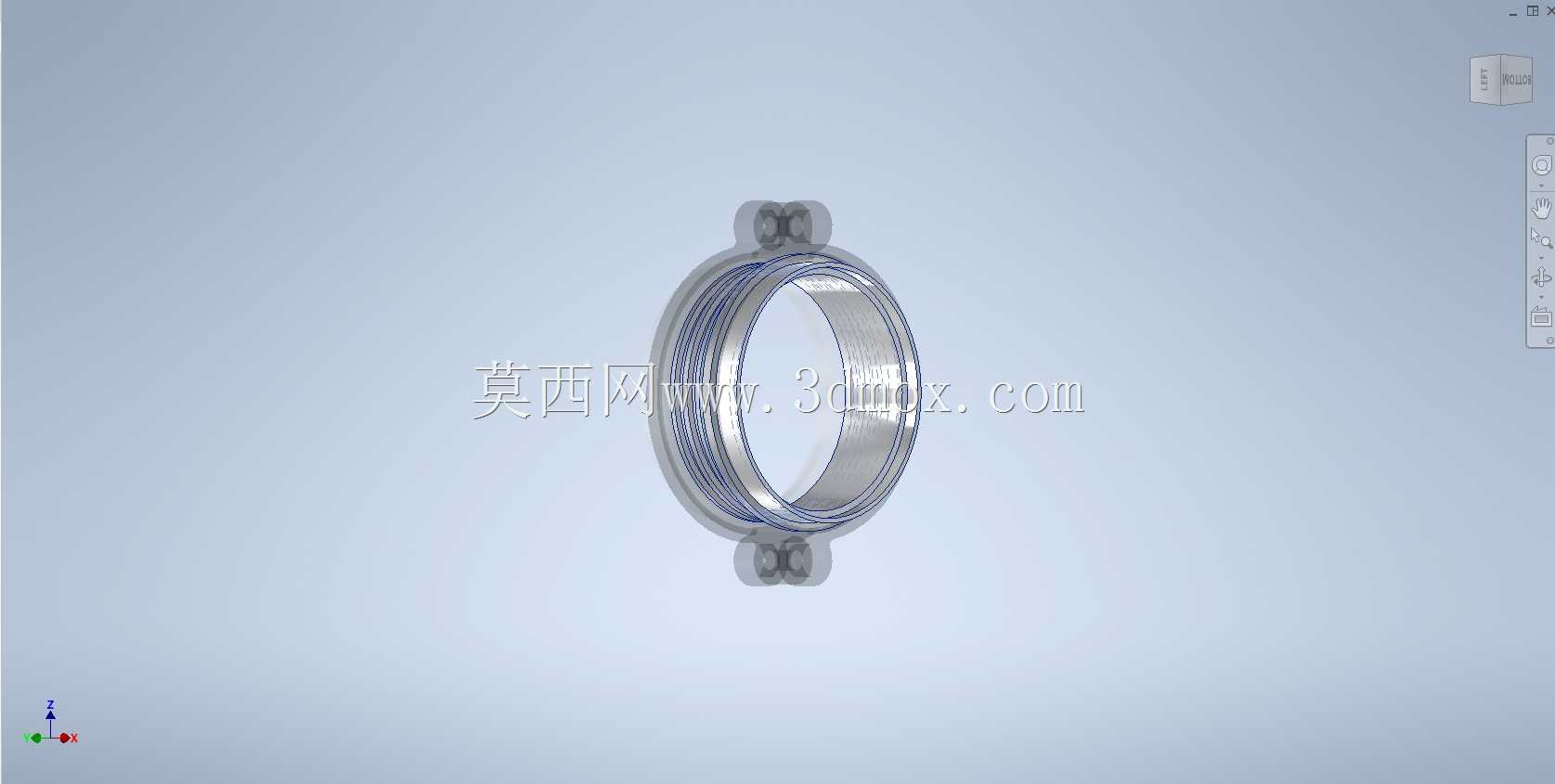

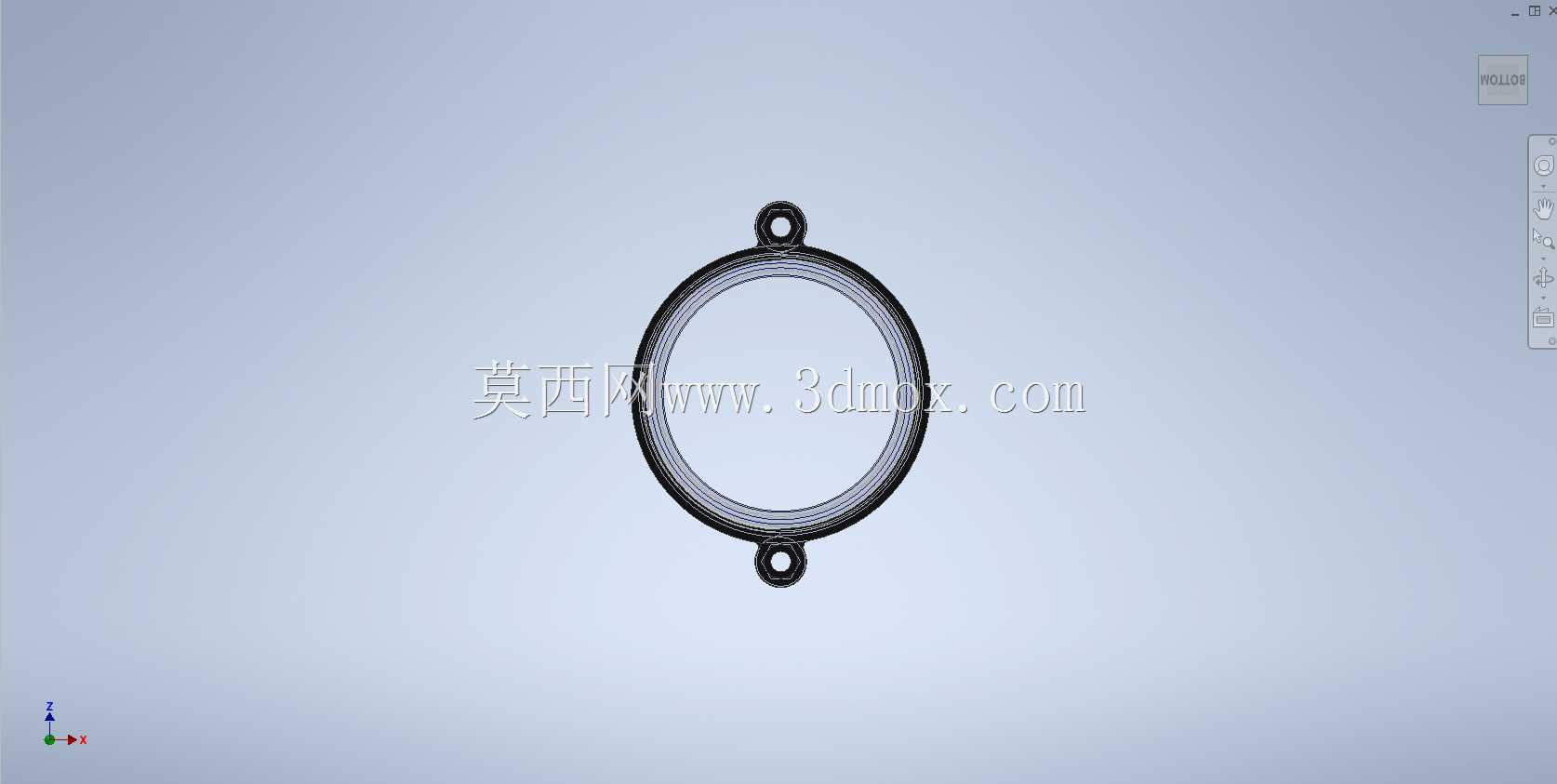

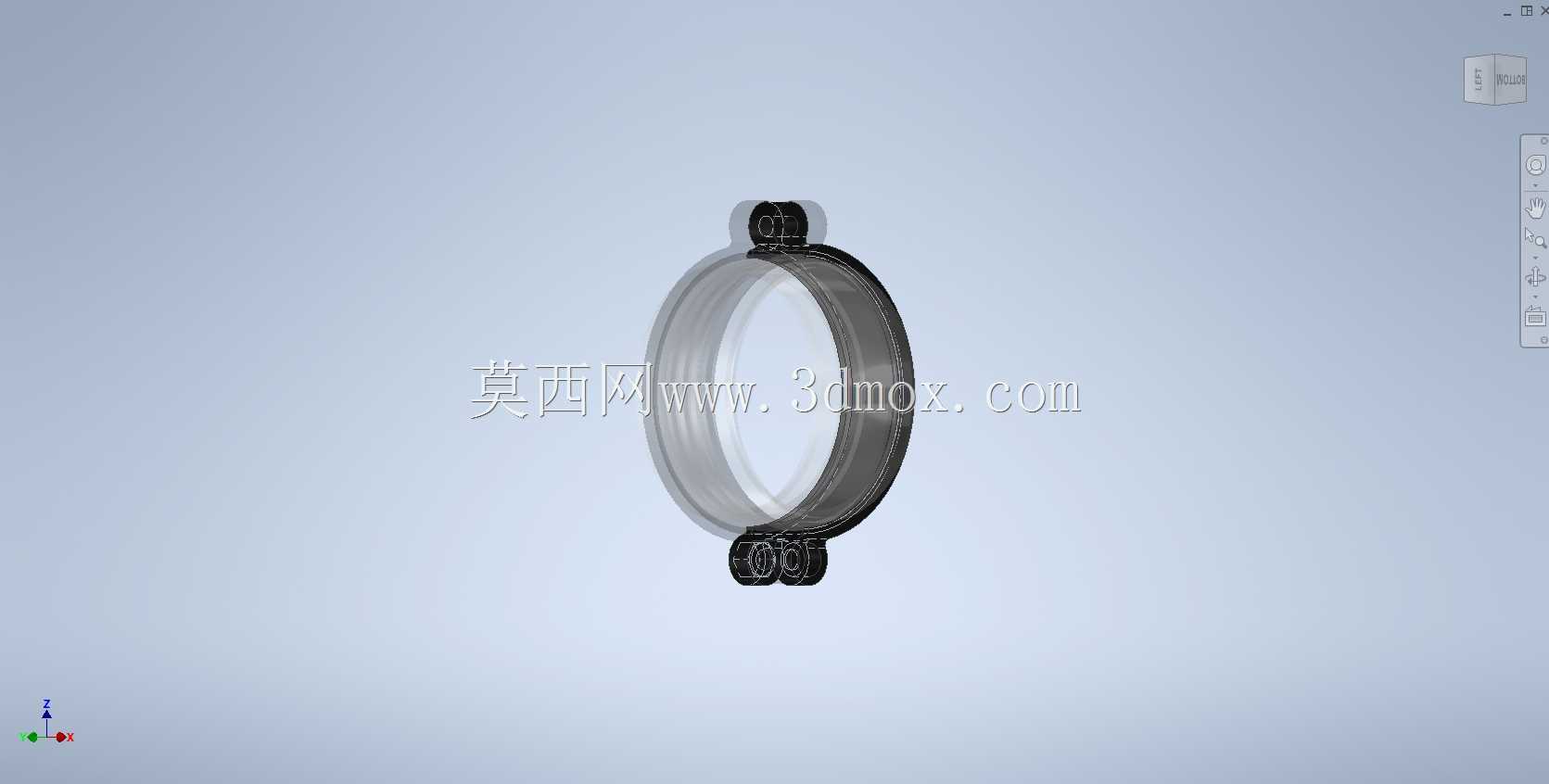

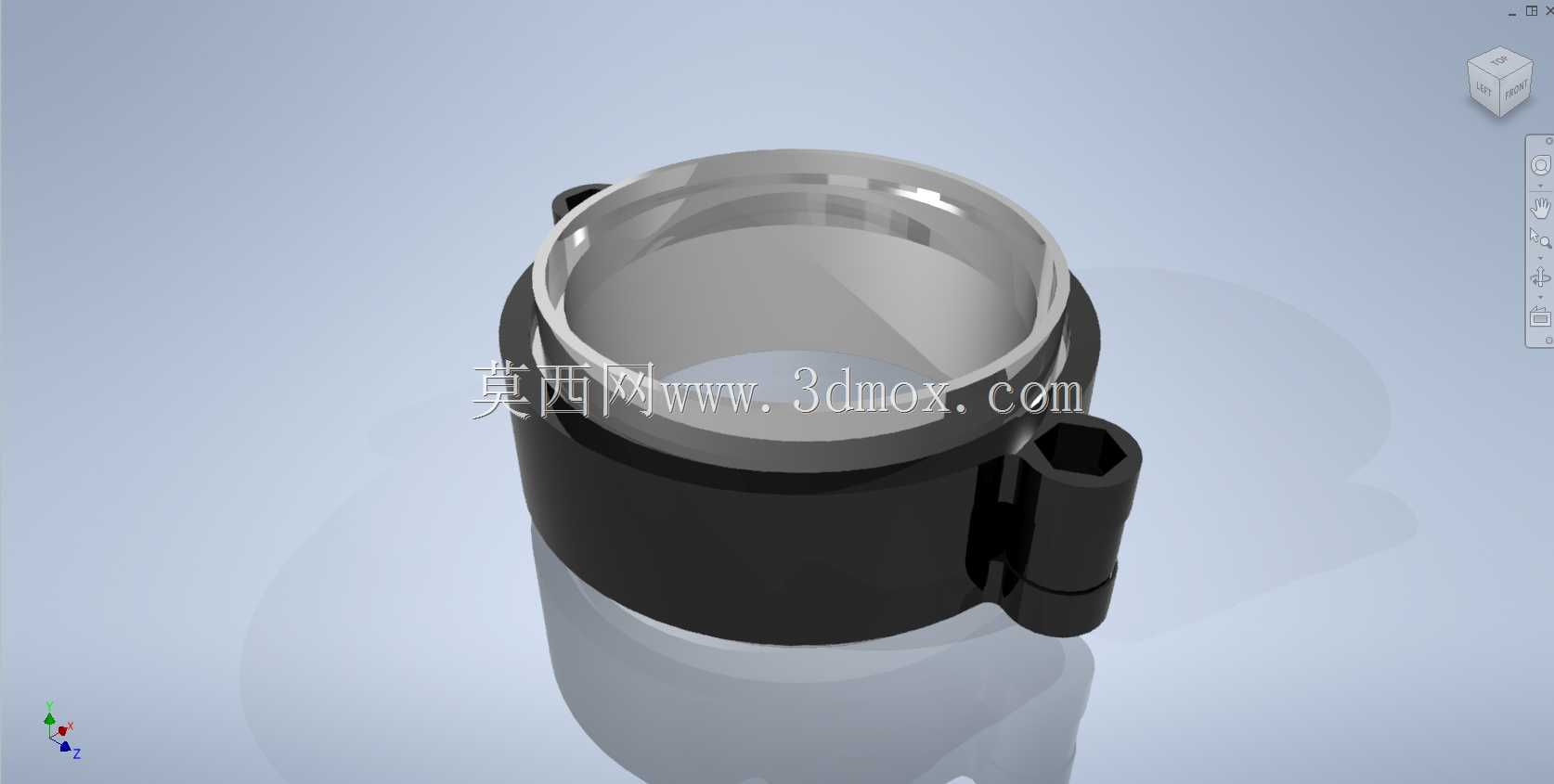

　　从结构上看，主体是一个带内孔的环形抱箍，内孔工作面经过精加工，与被夹持工件的外圆形成配合。设计时内孔尺寸按照零公差思路控制，意味着配合面之间不预留松动间隙，工件装入后依靠抱紧力实现径向定位，从而保证加工后内孔、外圆与端面之间的位置精度。环形主体外侧延伸出一个侧置的锁紧耳座，耳座上加工有六角形孔位，用于穿入锁紧件并施加拧紧力矩。这种侧向锁紧方式相比周向多点压紧，操作空间更集中，工人在机床工作台旁用标准扳手即可完成锁紧与松开，换件动作短，节拍稳定。

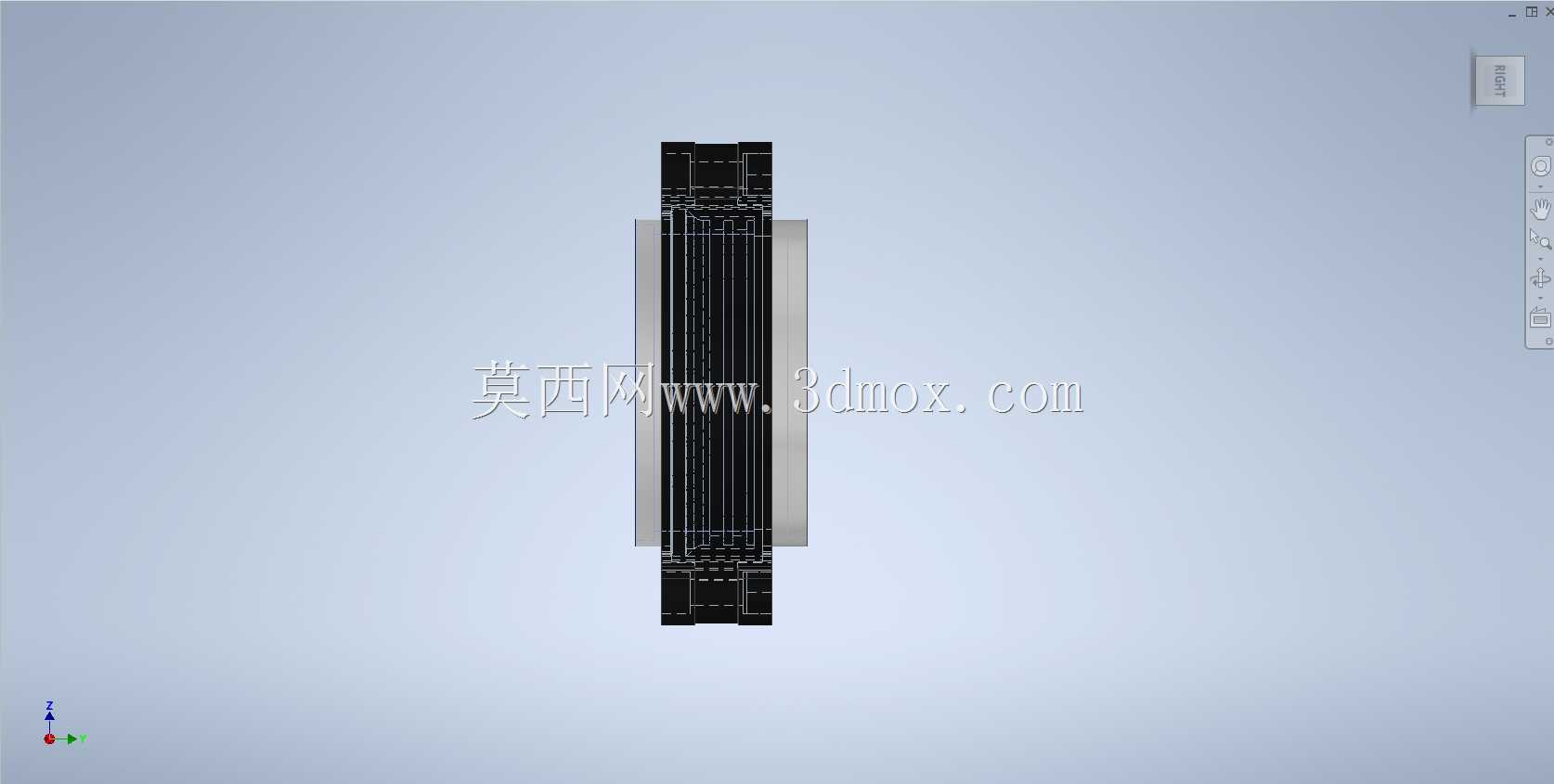

　　外形尺寸方面，整个工装以三英寸夹持直径为边界展开，环形主体的外径明显大于内孔，形成足够的壁厚来承受锁紧时的张紧力与切削过程中的径向抗力。侧壁厚度不是均匀取大，而是在保证刚性的前提下兼顾轻量化，靠近锁紧耳座的区域局部加厚，因为那里是应力集中最明显的位置；耳座与环体之间做了过渡连接，避免尖角带来的应力突变。底部预留了与工作台或过渡盘对接的安装面，安装边界需要保证环形轴线与机床主轴或刀具进给方向的对应关系，因此在建模时底面与内孔轴线的垂直度、端面平面度都要作为关键几何公差来约束。

　　设计思路上，先确定被夹持工件的外径范围与允许的夹持变形量，再反推内孔工作直径和抱紧接触长度。接触长度过短会导致夹持不稳，过长则增加工件装入难度并浪费材料，因此环体高度通常取在能够覆盖工件定位段、同时避开加工刀具路径的区间。锁紧耳座的位置要考虑操作者接近性，不能被机床防护门或刀塔干涉；六角孔的方向也要保证扳手能够在设定角度内摆动，避免实际装配时出现工具无法到位的情况。

　　在功能特性上，这类工装强调定位重复性与装夹一致性。工件每次装入后，内孔圆柱面提供径向约束，端面承担轴向支承，侧置锁紧件把开口环体收紧，使整个夹具对工件形成稳定抱紧。切削过程中产生的扭矩通过接触面摩擦力传递到夹具本体，再经底部安装界面传递到机床工作台上，因此底面连接区域的刚性同样关键。建模时需要把锁紧状态下环体的微变形纳入考虑，虽然视觉上结构简单，但开口槽宽度、耳座间距、螺栓孔位置都会直接影响收紧量和夹持力曲线。

　　对于三维建模和结构设计人员来说，这类零件的价值在于把常见的环形夹持原理落实到可加工、可装配、可操作的具体结构上。内孔、外圆、端面、锁紧耳座和六角孔之间的几何关系需要完整表达，过渡圆角、壁厚变化和安装边界也要清晰，以便后续出工程图、安排工艺以及在装配环境中检查与工件、刀具、机床接口的干涉情况。整体结构紧凑，功能指向明确，适合作为机床加工中圆形工件精密装夹方案的参考实例。
