三角棱形带孔光照源安装基座结构

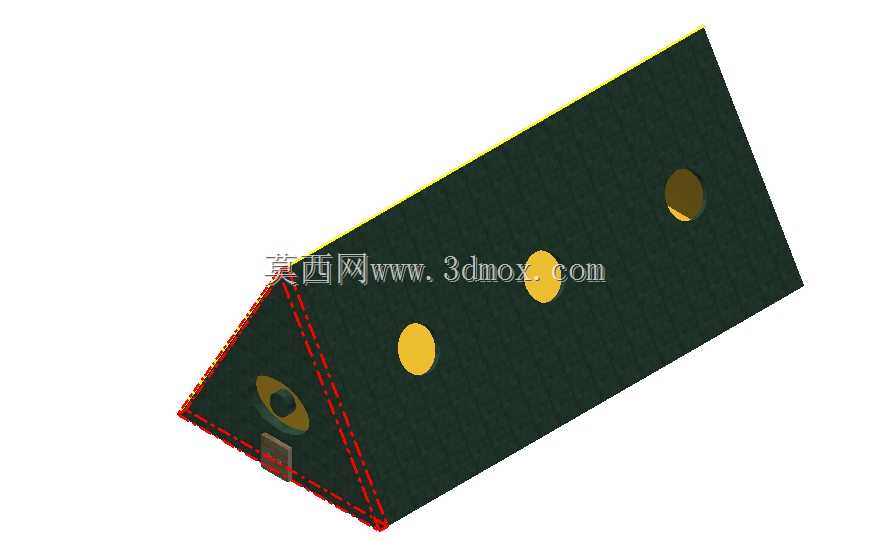

　　在工业视觉检测、工位定向补光的实际应用场景里，这类三角棱形结构的安装基座，核心作用是为光照模组提供稳定的倾斜安装载体，解决平面安装无法覆盖斜向照射角度的痛点。日常产线调试中，很多待检测工件的特征面存在倾斜角度，垂直安装的光源容易出现反光盲区、特征打光不均的问题，而这种带固定倾角的基座，能直接将光源板以预设角度对准检测区域，省去现场反复调整支架角度、额外加装角度垫块的繁琐步骤，尤其适配机床加工工位的工件轮廓检测、小型零部件表面缺陷识别的补光需求。从结构设计逻辑来看，整体采用直角三角棱的构型，其中一个直角面作为安装贴合面，可直接固定在设备台面、支架立面或者检测工位的侧边框架上，斜面则作为光源的承载面，倾角经过实际工位验证，

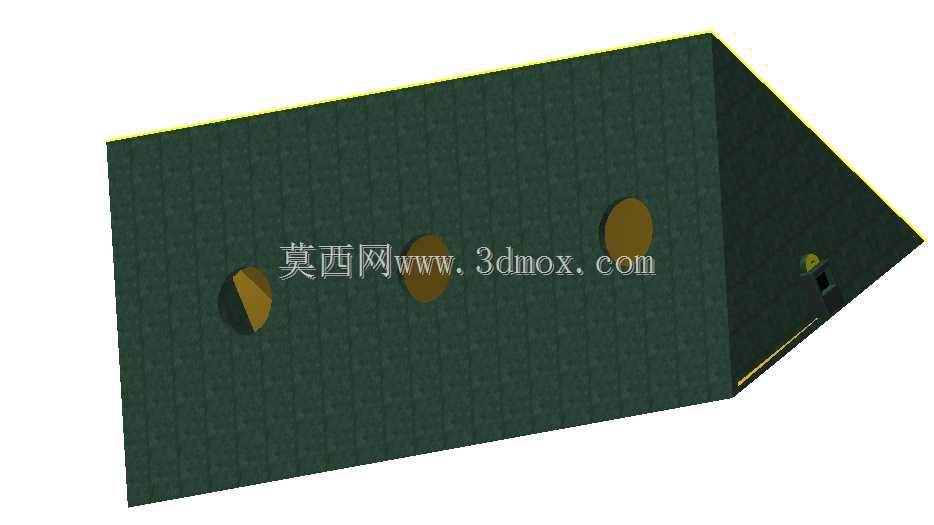

　　刚好匹配多数机加工件检测时的45度左右补光角度，能有效规避工件边缘的阴影遮挡。本体上开设的四个圆形通孔，并非随意排布：靠近三角棱两个锐角端的孔位用于基座自身的安装固定，可适配M4、M5规格的内六角螺丝，孔位周边做了轻微的沉台设计，避免螺丝头凸起影响光源板的贴合平整度；斜面上分布的两个孔位则用于固定光照源模组，孔位间距匹配市面上常规条形、方形光照源的安装孔距，不需要额外打孔改造就能直接装配。考虑到车间现场的安装空间限制，整体结构的厚度控制在合理范围，不会因为基座本身过厚占用过多工位纵深空间，直角边的长度尺寸适配小型检测工位的安装边界，既不会因为尺寸过小导致固定不稳，也不会因为尺寸过大干涉周边的机械手上下料、工件传送路径。

　　结构的棱边位置做了小尺寸的倒角处理，一方面避免安装调试时锋利棱边划伤操作人员，另一方面也能减少应力集中，避免长期受设备振动影响出现棱边开裂的问题。斜面的平面度公差控制在合理区间，保证光源板安装后不会出现翘曲，确保光照出射角度的一致性，不会因为基座平面度问题导致局部光照偏移。在实际选型使用时，这类基座可以直接搭配不同功率的LED光照源使用，不需要额外定制角度支架，对于设备改造项目来说，能大幅缩短现场调试的周期，减少非标加工的成本。结构本身没有多余的冗余设计，所有的构型、孔位排布都围绕安装便捷性、角度稳定性两个核心需求展开，没有为了外观增加不必要的曲面或者装饰结构，完全从工业现场的实用角度出发，哪怕是在有切削液飞溅、

　　少量粉尘的机床加工工位旁使用，平整的表面也方便日常清洁擦拭，不会出现积尘积屑难以清理的死角。固定孔位的位置设计也考虑了安装时的操作空间，使用常规的L型内六角扳手就可以完成锁紧操作，不需要特殊的安装工具，后期维护更换光源时，拆卸也十分方便。
