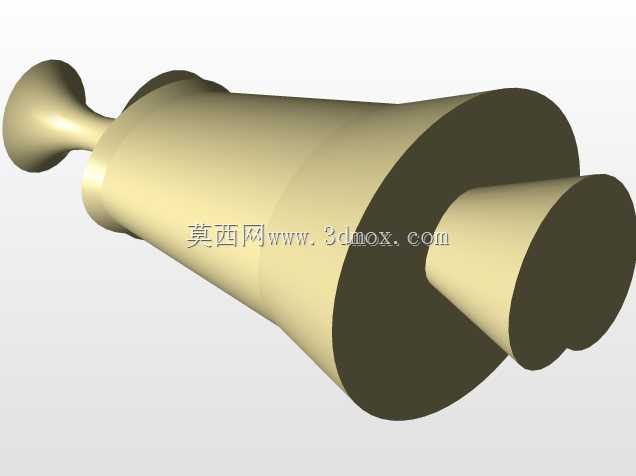

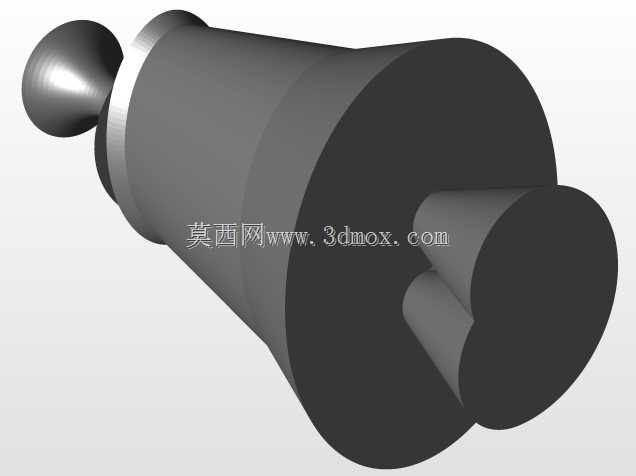

带柄锥台形回转类机械结构件

　　这类带柄锥台形回转结构件，在轻工输送、流体导流、工装定位场景中有着非常广泛的适配空间，很多一线做设备改造的工程师在处理小载荷导向、物料导流、工位定位的需求时，都会优先考虑这类一体式回转结构，避免分体装配带来的同轴度误差与连接松动风险。从结构功能来看，端部的细颈柄部主要承担安装定位与扭矩传递的作用，设计时柄部与安装基座的配合公差通常选H7/h6的间隙配合，既保证拆装便捷性，又能控制径向跳动量在0.02mm以内，满足中低速回转工况的精度要求；柄部末端的圆弧过渡结构，是应力释放的关键设计，很多新手建模时容易忽略这个圆角，实际加工后做载荷测试时，柄部与锥面衔接的位置很容易出现应力集中导致的断裂，尤其是在承受周期性轴向冲击的工况下，

　　R3-R5的过渡圆角能将局部应力峰值降低40%以上。中间的锥台段是整个构件的核心功能区，锥面的斜度设计需要匹配实际应用场景的需求：如果是用作物料导流嘴，锥度通常控制在1:5到1:8之间，既能保证物料依靠自重顺畅滑落，又不会因为锥度过大导致整体结构占用过多安装空间；如果是用作工装定位的胀紧芯轴，锥度则要选1:20到1:50的小锥度，依靠锥面的自锁特性实现工件的无间隙定位，拆卸时也不需要额外的拉拔机构，轻敲端部即可完成脱模。大端的圆柱段是整个构件的安装基准面，加工时需要保证圆柱端面与柄部轴线的垂直度在0.01mm以内，避免安装后出现端面跳动，影响后续配合件的装配精度；大端的厚度设计需要根据实际承载的轴向力计算，

　　通常按照45号钢调质处理的许用应力来核算，保证在1.5倍额定载荷下不会出现塑性变形。从建模思路来看，这类回转类零件优先采用旋转凸台特征一次性生成主体结构，不要拆分多个凸台做布尔运算，否则后续修改锥度、柄部长度参数时很容易出现特征报错；建模时要提前预留加工工艺余量，尤其是锥面的磨削余量，通常留0.2-0.3mm的余量方便后续精加工，同时要在图纸中标注各段的同轴度、圆柱度形位公差，避免加工出来的零件因为形位误差超差无法装配。安装边界方面，这类构件的轴向安装尺寸需要根据安装基座的深度来调整，柄部伸出基座的长度不能超过柄部直径的3倍，否则回转时会出现明显的振颤，影响工作稳定性；径向安装空间要比锥台最大直径大出10-15mm，

　　预留出安装操作与后期维护的空间，避免周围的机架零件与锥面发生运动干涉。实际应用中，这类结构还可以根据工况需求做表面处理，如果是用在有腐蚀的流体输送场景，锥面可以做抛光处理降低表面粗糙度，减少物料挂壁的问题；如果是用在重载定位场景，整体可以做淬火处理提升表面硬度，延长构件的使用寿命。很多工程师在做这类零件的选型适配时，容易只关注整体的外形尺寸，忽略柄部的配合长度与过渡圆角的设计，往往会导致零件安装后出现松动、断裂的问题，实际设计时需要结合具体的载荷特性、回转速度、安装环境做参数微调，不能直接套用通用模型的尺寸参数。
