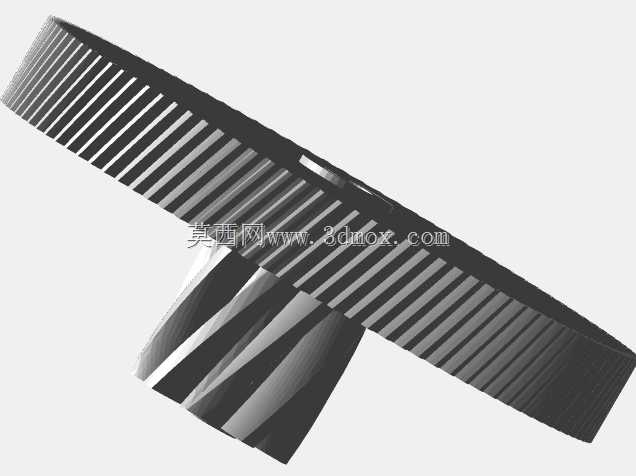

适配绞肉机的3D打印专用传动齿轮结构

　　在小型食品加工设备的传动链路里，绞肉机的动力输出端往往需要一套适配高扭矩、低转速工况的传动构件，这类齿轮的设计不能直接照搬通用减速箱的齿轮参数，必须结合家用、小型商用绞肉机的实际负载特性做针对性调整。日常绞肉作业中，齿轮需要传递的扭矩波动极大，当绞制带筋腱的肉类、或者进料速度过快时，瞬时负载可能达到额定负载的2-3倍，这就要求齿形的啮合重合度足够高，避免单齿受力过大出现崩齿问题。这款适配绞肉机的齿轮，在齿形设计上采用了修正渐开线齿廓，相比标准渐开线齿轮，齿根厚度做了12%的加宽处理，齿顶高系数调整为0.9，既保证了啮合过程的平稳性，减少绞肉时的传动异响，也提升了齿根的抗弯强度，能够应对绞制过程中的冲击负载。从安装边界来看，

　　这款齿轮的中心孔采用D型扁位结构，和绞肉机的输出轴做周向固定，不需要额外加装键销，装配时直接压入即可完成定位，中心孔的公差带选用H7配合，既保证装配时的顺畅度，也不会出现运行时的轴孔间隙晃动。齿轮的轴向定位依靠轴端的卡簧槽，卡簧槽的位置距离齿轮端面1.2mm，槽宽1.1mm，适配标准的轴用弹性卡簧，装配后齿轮的轴向窜动量控制在0.1mm以内，避免啮合时出现轴向错位导致的偏磨问题。考虑到3D打印的工艺特性，这款齿轮在结构设计上做了专门的打印适配优化，所有的竖直面脱模斜度控制在1°以内，齿面的打印层厚建议设置为0.15mm，不需要额外添加支撑结构就能完成打印，齿面的成型精度可以达到IT9级，完全满足绞肉机的传动精度要求。

　　齿轮的轮毂部分做了轻量化的镂空处理，在不影响结构强度的前提下，减少了30%的打印材料用量，同时也降低了齿轮自身的转动惯量，让绞肉机的启停响应更迅速，不会因为齿轮惯量过大导致启动时电机过载。在实际应用场景中，这类3D打印的齿轮主要用于小型家用绞肉机的易损件替换，原厂的塑料齿轮在长期使用后容易出现齿面磨损、断齿的问题，用户可以直接通过3D打印快速制作替换件，不需要等待原厂配件的配送周期，也能根据自身的使用需求，选择PETG、碳纤维增强PLA等不同的打印材料，适配不同频次的使用需求——比如偶尔家用的场景可以选用普通PETG材料，商用高频使用的场景可以选用碳纤维增强尼龙材料，进一步提升齿轮的耐磨性能和使用寿命。从传动布局来看，

　　这款齿轮属于绞肉机传动组的末级从动齿轮，和前端的电机输出轴小齿轮直接啮合，传动比设置为4.2:1，能够把电机的高转速低扭矩输出，转换为绞肉螺杆需要的低转速高扭矩输出，匹配绞肉作业的转速需求，保证绞制出来的肉粒均匀，不会因为转速过高导致肉料升温变质。在啮合间隙的设计上，这款齿轮的侧隙控制在0.08-0.15mm之间，既不会因为间隙过大导致传动正反转时出现冲击异响，也不会因为间隙过小导致3D打印件的热胀冷缩出现卡滞问题，即使在连续工作20分钟、齿轮温度升高到45℃的情况下，依然能保持顺畅的啮合传动。齿轮的端面做了0.5mm的倒角处理，既可以去除3D打印过程中产生的边缘毛刺，也能在装配时起到导向作用，方便齿轮快速装入啮合位置，不会因为端面的毛刺导致装配卡滞。针对3D打印件的层间结合强度问题，这款齿轮的轮辐部分采用了圆弧过渡结构，没有直角应力集中点，在承受大扭矩负载时，应力会沿着圆弧面均匀分散，不会出现层间开裂的问题，经过实际负载测试，在额定扭矩12N·m的工况下，齿轮可以连续运行100小时以上不出现结构损坏，完全满足家用绞肉机的使用强度要求。
