CA6140机床用直齿锥齿轮传动副结构

　　这套锥齿轮传动副是为CA6140型普通车床进给箱换向传动单元配套设计的核心传动零件，在机床的进给传动链中承担相交轴间的运动与扭矩传递作用，可将主轴输出的旋转运动以固定传动比换向传递至进给光杆或丝杆，实现车削加工过程中纵向、横向进给的动力切换，是普通车床进给系统中实现相交轴动力传输的关键零件。从实际应用场景来看，这类小模数直齿锥齿轮除了在普通车床的进给箱、溜板箱内使用，也广泛适配各类小型机床的辅助传动单元、轻工机械的换向传动机构、小型自动化设备的转角动力传输工位，适合两轴轴线垂直相交、传动比固定、安装空间紧凑的传动场景，相比螺旋锥齿轮，直齿锥齿轮的加工难度更低、装配调整更简便，适合中低速、轻载的固定传动比工况。

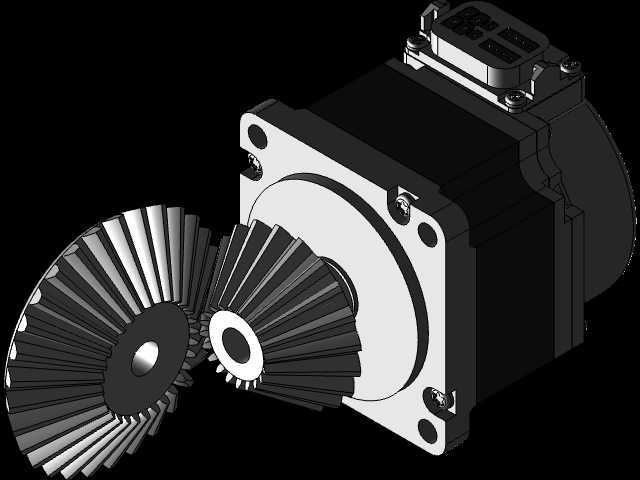

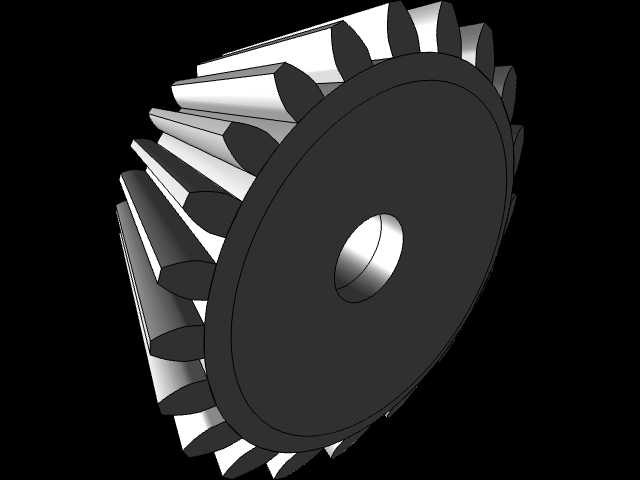

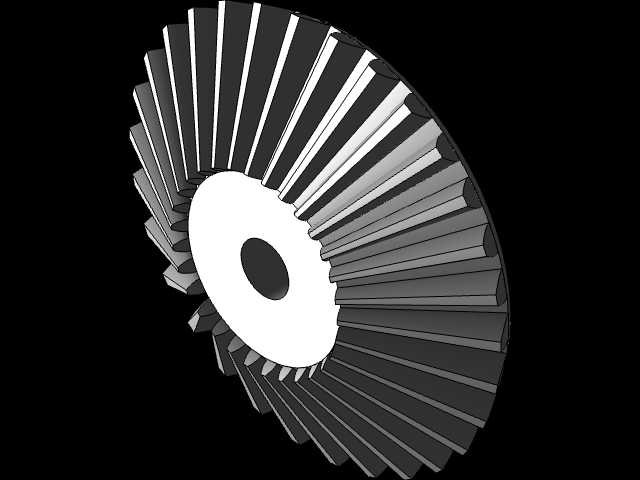

　　从设计思路上看，这套锥齿轮采用等顶隙直齿锥齿轮结构，分锥角根据配对传动的轴线夹角90度匹配计算，单个齿轮的分锥角为60度与30度，对应传动比为1.732，可满足CA6140车床进给系统固定的转速匹配需求。齿形采用标准渐开线直齿锥齿轮齿廓，压力角取通用机械传动常用的20度，齿顶间隙沿齿宽方向保持一致，可避免轮齿啮合时出现齿根干涉，同时提升轮齿的弯曲强度，也方便后续的磨损后修配与备件替换。齿轮的轮毂部分设计为等直径圆柱凸台结构，中心开设通孔用于与传动轴配合，轮毂端面与轮齿背面留有2mm的退刀与安装间隙，可避免装配时轮齿与轴肩、轴承端盖发生干涉。

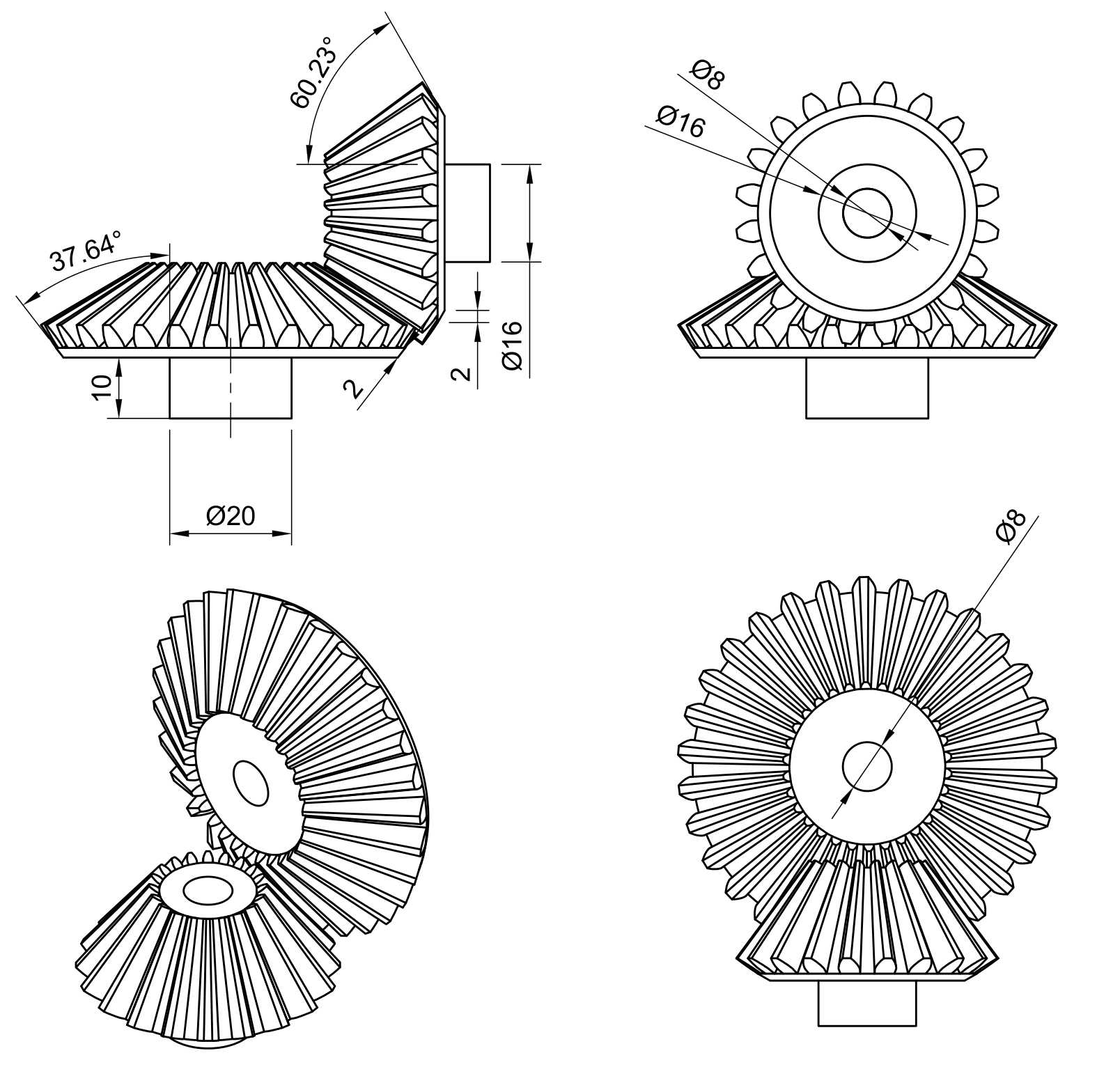

　　从外形尺寸与安装边界来看，这套锥齿轮的大端齿顶圆直径为20mm，轮毂外圆直径为16mm，轮毂轴向伸出长度为10mm，轮齿部分的轴向宽度为12mm，中心安装孔直径为8mm，轮齿的齿根圆角取R2，可降低齿根应力集中，提升轮齿的抗冲击能力。安装时需保证两个配对锥齿轮的分锥顶点完全重合，轴线夹角误差控制在±3分以内，轴向安装位置可通过轴用挡圈或锁紧螺母调整，保证轮齿的接触斑点沿齿长、齿高方向分布在合理区间，避免出现偏载导致的轮齿早期磨损。齿轮的安装端面与轴线的垂直度公差需控制在0.02mm以内，轮毂外圆与安装孔的同轴度公差不低于0.015mm，才能保证传动过程中的平稳性，降低啮合噪音。

　　从功能特性上看，这套直齿锥齿轮传动副可实现90度相交轴的定传动比动力传输，传动效率可达96%以上，直齿结构的轴向力较小，配对使用的轴承可选用普通深沟球轴承即可满足承载需求，无需额外配置承受大轴向力的角接触轴承或圆锥滚子轴承，能有效降低整套传动机构的成本与装配复杂度。轮齿的齿面粗糙度要求达到Ra1.6，齿根部分粗糙度不低于Ra3.2，加工时可采用刨齿或铣齿工艺成型，后续若用于更高转速工况，也可对齿面进行高频淬火处理，提升齿面硬度与耐磨性能。在实际装配调试时，需在啮合齿面涂抹润滑脂，若用于封闭箱体内传动，可采用润滑油飞溅润滑，定期检查齿面磨损情况，当齿厚磨损量超过原齿厚的15%时需及时更换备件，避免出现传动卡顿、进给不准的问题，影响机床的加工精度。
