CA6140机床适配无刷电机固定安装支架

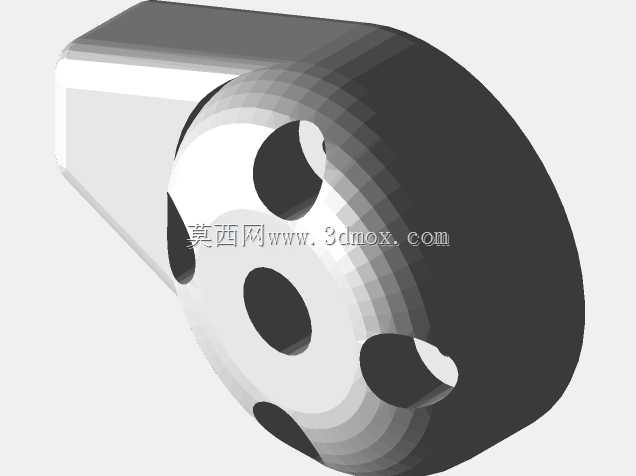

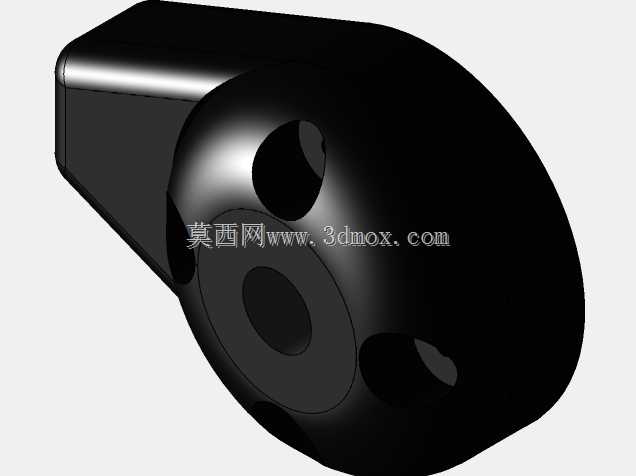

　　在普通车床的数控化改造、小型进给轴加装独立动力单元的场景里，电机安装支架的刚性与定位精度，直接决定了传动系统的运行稳定性，这款适配CA6140车床的无刷电机支架，就是针对车床改造场景下OMA系列无刷电机的安装需求设计的。从实际安装边界来看，支架的安装面完全匹配CA6140车床床身对应安装位置的原有螺孔分布，不需要对床身进行二次钻孔、攻丝或者焊接加工，避免了改造过程中对机床床身本体的强度损伤，安装时只需要对齐原有孔位，使用标准紧固件即可完成固定，大幅降低了现场改造的施工难度。支架的电机配合端采用了与无刷电机前端止口完全契合的定位结构，止口的配合公差控制在过渡配合区间，既可以保证电机安装后不会出现径向窜动，

　　又不会因为过盈量过大导致电机装配困难，端面上的四个安装孔位完全对应OMA系列无刷电机的固定孔距，孔位周边做了局部加厚处理，避免电机在频繁正反转、加减速过程中，安装孔位置出现应力开裂的问题。从结构设计思路上，这款支架没有采用多余的冗余结构，整体采用一体化的弯折成型结构，主体支撑臂的截面做了变厚度处理，靠近床身安装面的位置厚度更大，用来承载电机运行时产生的倾覆力矩，靠近电机端的位置在保证刚性的前提下适当缩减厚度，控制整体的重量，同时避免支架与周边的进给丝杠、拖板运动路径产生干涉。支架上预留的走线槽位，可以让电机的动力线、编码器线从支架内部穿过，避免车床运行过程中拖板、刀架的移动剐蹭线缆，造成线路破损的安全隐患。在实际使用场景中，

　　这款支架主要用于CA6140车床的进给系统改造，替换原有的走刀箱传动结构，用独立的无刷电机直接驱动丝杠，实现进给速度的无级调节，相比原有齿轮传动的走刀结构，这种直驱结构的传动间隙更小，进给精度更高，适合小批量精密零件的车削加工。支架的安装高度经过精准核算，安装完成后电机输出轴的中心高与丝杠的中心高完全重合，不会出现偏心导致的联轴器磨损、传动卡顿问题，支架的侧面预留了顶丝孔，安装时可以通过顶丝微调电机的轴向位置，保证联轴器的安装间隙处于合理范围，避免电机轴与丝杠轴之间出现轴向顶死的问题。从刚性表现来看，支架在承受电机额定扭矩输出时的形变量控制在0.02mm以内，完全满足车床进给系统的刚性要求，即使在电机满负载快速启停的工况下，

　　也不会出现支架共振导致的加工表面振纹问题。针对车床加工环境中切削液、铁屑飞溅的问题，支架的表面做了氧化防锈处理，安装面的边缘做了导屑斜面，掉落的铁屑可以顺着斜面滑落，不会堆积在支架与电机的连接缝隙中，日常维护只需要定期清理表面积攒的铁屑即可，不需要额外的防护结构。在设计过程中，还充分考虑了不同规格电机的适配余量，支架的电机安装孔位做了小范围的腰型孔设计，在适配同系列不同长度的无刷电机时，可以小范围调整电机的轴向位置，不需要重新制作支架，提升了配件的通用性。对于机床改造的从业者来说，这类专用支架不需要自行测绘建模，直接就可以用于装配环节，省去了现场测绘、反复调整安装位的时间，也避免了自行设计的支架因为刚性不足、孔位偏差导致的安装失败问题。在三维建模过程中，所有的安装孔位、止口尺寸、中心高参数都完全按照实际装配尺寸进行1:1还原，建模时对所有的棱角位置都做了工艺倒角处理，既避免了安装过程中锐边划伤操作人员，也符合机械加工的工艺要求，不存在无法加工的死角结构，不管是采用钢板焊接后铣削加工，还是采用铸造成型后精加工，都可以顺利加工出合格的成品。
