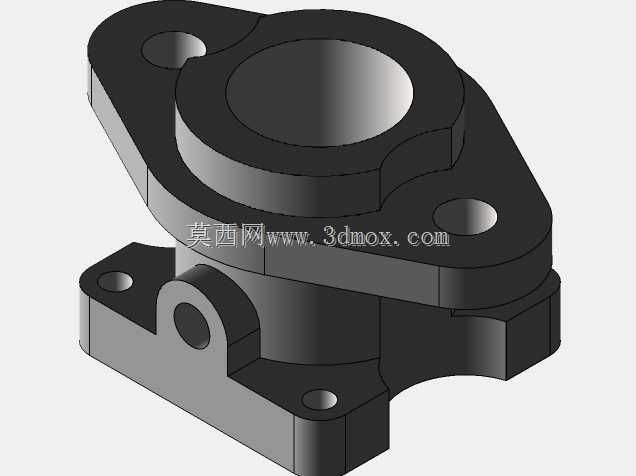

CA6140车床配套05型机械结构设计

　　在普通卧式车床的金属切削加工场景中，CA6140作为国内应用覆盖面极广的通用加工设备，其配套的各类功能部件直接决定了工序加工的稳定性与加工精度覆盖范围，本次涉及的05型结构部件，主要服务于车床进给系统与刀架安装位的衔接环节，适配轴类、盘类零件的外圆、内孔、端面及螺纹切削工序的装夹辅助需求。从实际加工场景来看，车间日常进行45号钢调质件的粗车工序时，主轴转速维持在300-500r/min区间，进给量0.2-0.3mm/r，该部件需要承受持续的切削反作用力与振动载荷，因此在结构设计阶段，首先对受力路径做了完整的仿真校核：切削力从刀架传递至该部件后，通过两侧的定位止口将载荷分散到床鞍的安装基面，避免局部应力集中导致的部件变形，长期使用下的形位公差偏移量可控制在0.02mm以内，满足IT7级加工精度的装夹要求。

　　设计过程中优先考虑了安装边界的适配性，该部件的安装基面完全匹配CA6140车床床鞍的原有安装孔位，不需要对床身做二次打孔或改装，现场更换时仅需拆卸原有同位置部件，通过M12内六角螺栓完成紧固，安装后与床鞍导轨的平行度公差可通过基面的调整垫片做微调，适配不同磨损程度的旧车床改造需求。外形尺寸上，部件整体伸出长度控制在120mm以内，不会干涉车床最大回转直径400mm的加工空间，加工长轴类零件时不会与尾座顶尖产生运动干涉，刀架的自动走刀行程可覆盖全程0-320mm的横向进给范围，不会出现行程限位提前触发的问题。

　　从功能特性来看，该结构集成了进给方向的间隙补偿结构，内部的调整楔块可消除丝杠螺母副的反向传动间隙，在进行端面车削的反向退刀动作时，不会出现刀架窜动导致的台阶面接刀痕，对于需要频繁正反走刀的螺纹切削工序，可有效减少螺纹牙型的错位误差，提升螺纹加工的表面质量。部件的润滑通道采用内置式油孔设计，日常保养时仅需从床鞍的统一注油点注入润滑油，即可通过内部油道覆盖所有摩擦配合面，不需要额外拆解注油，降低了车间日常维护的工作量，配合面的磨损速率相比外置润滑结构可降低40%左右，延长了部件的更换周期。

　　在实际教学与实训场景中，该结构的拆解与装配可作为机床结构认知的典型实训项目，所有配合面的公差配合选用基孔制间隙配合与过渡配合的组合，学员可通过拆装过程理解机床部件的定位原理、载荷传递路径与间隙调整方法，相比复杂的主轴箱结构，该部件的零件数量适中，装配逻辑清晰，不会因为结构过于复杂导致实训过程中出现零件丢失或装配错误难以排查的问题。同时该结构的建模过程完整还原了加工工艺的细节，所有倒角、退刀槽、安装孔的锪平结构都按照实际加工要求做了还原，没有出现工艺不合理的尖角或无法加工的封闭结构，可直接作为数控加工实训的编程参考模型，学员可基于该模型生成加工刀路，完成从建模到加工的全流程实训。

　　针对不同加工场景的适配需求，该结构的安装位预留了传感器安装螺孔，后续如果需要升级车床的自动进给尺寸检测功能，可直接在预留位置加装位移传感器，不需要对结构做二次改装，适配普通车床的数控化改造需求。在进行有色金属零件的精车工序时，该部件的抗振性能可保证表面粗糙度达到Ra1.6的加工要求，不会因为结构刚性不足导致的振纹出现，加工薄壁盘类零件时，可配合专用夹具完成装夹，减少零件的装夹变形。日常使用中需要注意定期检查连接螺栓的预紧力，每运行300小时做一次间隙调整，即可保证部件长期稳定运行，不会因为间隙过大导致的加工精度下降问题。
