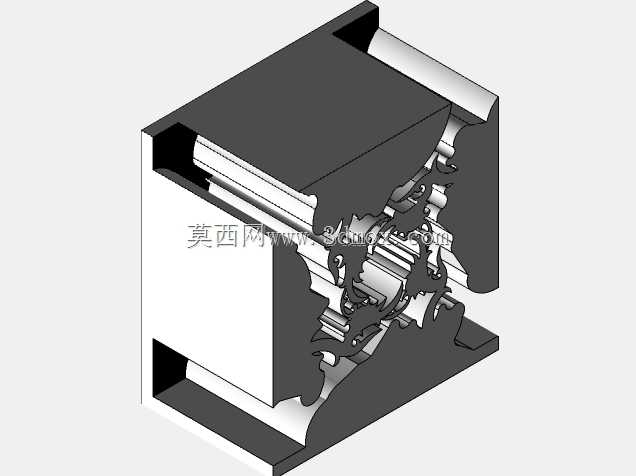

镂空龙纹金属装饰嵌合结构件

　　这款嵌合式镂空构件在文创产品定制、高端工艺礼品装配、个性化机械装饰改装场景中有着明确的适配空间，区别于常规标准化工业零件，它将传统纹样的曲面造型与机械嵌合的定位逻辑做了结合，既可以作为独立的工艺摆件核心结构，也能嵌入定制化设备的外观装饰位，满足小众化、定制化的机械外观设计需求。从实际装配逻辑来看，构件采用了双侧对称的方槽嵌合边界，外侧的直角定位面可以直接卡入对应规格的方形安装基座，不需要额外设计复杂的定位夹具，嵌合深度预留了1.2mm的配合余量，既保证装配后不会出现横向窜动，也能在需要拆解维护时通过侧面顶出孔顺利拆卸，不会因为过盈量过大造成装饰面的磕碰损伤。设计过程中首先处理的是纹样的结构强度问题，

　　传统平面龙纹做立体镂空时很容易出现细窄部位应力集中的问题，建模阶段对龙纹的弯折处、尖角位置都做了R0.3mm的圆角过渡，所有镂空部位的最小壁厚控制在1.5mm以上，即便是采用6061铝合金做铣削加工，或者用PLA、光敏树脂做3D打印成型，都不会出现加工过程中断裂、打印后翘曲变形的问题。构件的整体外轮廓为正方块结构，边长控制在42mm，整体厚度28mm，外侧的两个平行安装面平面度公差控制在0.05mm以内，能够直接贴合安装基座的平面，不需要后续做二次打磨找平。中间的镂空纹样区域做了分层错位设计，龙纹的凸起部分比外侧安装面高出0.8mm，装配后纹样部分会突出于基座表面，形成自然的立体层次感，凹陷部分的深度控制在2mm以内，

　　既不会因为凹陷过深造成积灰难以清理，也能保证光影下的立体视觉效果。从功能特性上看，这款构件并非单纯的装饰件，它的嵌合结构本身具备定位销的作用，当两个带有对应槽位的基座通过该构件连接时，镂空区域可以穿过直径不超过8mm的线束或者细导管，在做定制化机箱、改装文创设备外壳的时候，能够同时实现结构连接、线束过孔、外观装饰三个作用，不需要额外在装饰件旁边单独设计过孔结构，简化了整体装配的零件数量。建模阶段对所有配合面做了拔模角度处理，外侧嵌合面的拔模角度为1.5度，如果采用注塑或者压铸工艺批量生产，可以顺利脱模，不需要做复杂的侧抽芯结构，纹样部分的所有侧面也都做了同向拔模，即便是采用三轴数控铣加工，也可以一次装夹完成正面所有纹样的加工，

　　不需要翻面二次装夹找正，有效降低加工环节的时间成本。考虑到实际使用中可能存在的表面处理需求，构件的所有外露棱边都做了C0.2mm的倒角，后续做阳极氧化、喷漆、电镀等表面处理时，不会出现棱边积漆、镀层过薄露底的问题，镂空的内侧拐角也做了圆角处理，打磨抛光时磨头可以顺利进入拐角位置，不会出现打磨死角造成的表面质感不一致。在安装边界的设计上，构件外侧的四个直角位置预留了0.5mm的避让缺口，当安装基座的内角存在加工圆角时，不需要对基座做额外的清角处理，构件就能顺利嵌合到位，避免因为基座内角R角造成装配间隙过大的问题。不同于常规装饰件只注重外观效果忽略结构合理性，这款构件在建模时就同步考虑了不同加工工艺的适配性，不管是做小批量的3D打印打样，还是做数控铣削的单件定制，或是开模做批量生产，都不需要对模型结构做大幅修改，结构本身的工艺兼容性覆盖了从打样到量产的全流程需求。纹样的线条走向也做了结构优化，所有细长的连接部位都顺着装配受力的方向布置，当构件承受嵌合方向的压装力时，纹样的细筋部位不会出现垂直于受力方向的剪切应力，有效避免装配过程中纹样断裂的风险，日常使用中如果受到轻微的侧向磕碰，筋位的受力也能顺着整体结构传导到外侧的实心安装框上，不会直接作用在镂空的薄弱位置。
