折叠式蝴蝶刀具精密结构造型

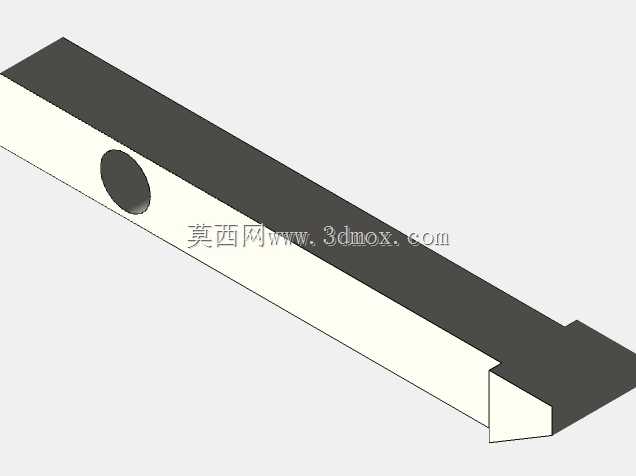

　　这套折叠蝴蝶刀的三维结构，围绕双柄绕轴翻转的核心运动逻辑搭建，日常五金工具、户外便携器具、工艺把玩器具的结构设计场景都可参考该铰接布局。整套结构没有冗余装饰件，所有轮廓都服务于翻转开合的动作需求，两片对称手柄从握持段延伸至枢轴端，柄身做等宽窄长造型，握持区域预留贴合人手的平直接触面，边缘做小圆角过渡，既避免锐边划手，也保证翻转过程中柄身不会和刀身发生运动干涉。刀身收纳状态下完全藏入两片手柄合围形成的内腔中，内腔宽度和刀身厚度预留单边0.2毫米的活动间隙，翻转时刀身可顺畅从柄腔转出，到位后柄身端面贴合刀身根部定位面，不会出现晃动错位。枢轴位置采用同轴双孔布局，两片手柄的上端铰接孔、刀身根部转轴孔保持严格同轴，孔位公差控制在0.

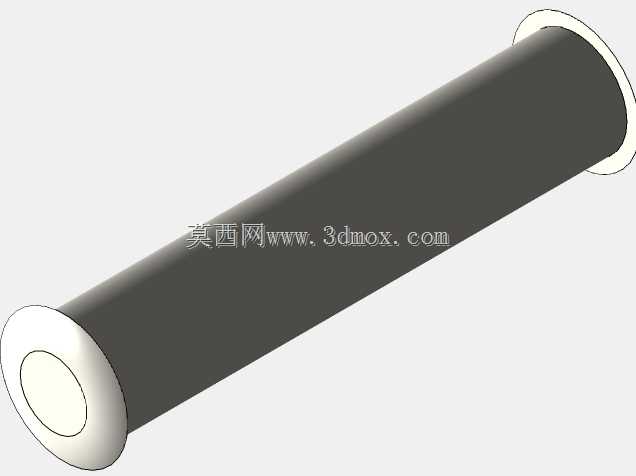

　　05毫米以内，转轴穿装后所有转动副的阻尼均匀，既不会松旷脱落，也不会出现卡滞无法翻转的问题。从安装边界来看，收纳状态下整体为细长条状，占用空间极小，可放入小型工具收纳槽、便携工具包的窄位隔层，不需要额外预留大尺寸安装空间；展开状态下两片手柄分别位于刀身根部两侧，总展开宽度为两片柄身厚度加刀身厚度，操作时双手可分别握持两侧柄身完成翻转动作，周边仅需预留不超过柄身长度二分之一的活动空间，即可完成完整开合动作。设计过程中优先验证了运动包络：逐帧模拟双柄绕枢轴旋转的全行程，标记每一个角度下柄身、刀身的轮廓位置，确认任意角度下零件之间都不存在硬碰撞，柄身内侧的避让槽深度刚好覆盖刀身侧边轮廓，收纳后刀身不会从柄腔侧边滑出。柄身外侧做平直防滑面，

　　没有突出的凸起结构，握持时受力均匀，长时间持握也不会出现局部压手的问题。刀身根部的限位台阶经过尺寸校核，当手柄翻转至锁定位置时，台阶面刚好抵住柄身端部，限制转动角度，避免过度翻转导致零件错位。整套结构的零件拆分逻辑清晰，仅包含刀身、左右手柄、枢轴销几个核心部件，没有复杂的异形曲面，加工时可直接采用板材线切割成型，后续仅需做表面打磨、倒角处理，制造成本低，装配时仅需将销钉压入同轴孔即可完成整机组装，不需要额外的紧固件或者弹性锁件，后期维护拆解也十分便捷。针对日常使用的受力场景，柄身截面采用加厚矩形结构，侧向受力时抗弯强度足够，翻转过程中即使施加稍大的操作力，柄身也不会出现弯折变形；枢轴孔周边做局部加厚处理，

　　反复转动磨损后也不会出现孔位扩大、转轴松脱的问题。该结构的设计思路也可延伸到其他折叠类五金工具上，比如折叠剪、迷你折叠扳手的双柄铰接结构，都可以参考这种对称双柄、内腔藏刀的布局逻辑，在保证结构强度的前提下最大限度缩小收纳体积，满足便携使用的需求。建模时所有配合面都保留了实际加工的余量基准，转动副的间隙设置符合常规五金制品的装配公差要求，不需要后续额外调整参数即可直接用于结构验证、加工出样。
