老式拖车露营车标志停车灯透镜结构

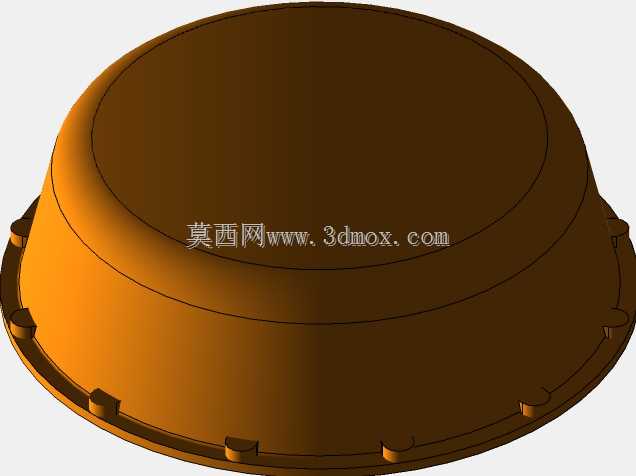

　　在户外拖挂式旅居装备的照明系统设计中，停车标识灯的光学透镜属于直接决定警示效果与装配适配性的核心结构件，这款复古风格的透镜结构，主要适配老式拖挂露营车的尾部标识灯组，承担停车状态下的光线均匀扩散、标识轮廓凸显的功能，在野外驻车、营地停靠、路边临时停放等场景下，能够让后方车辆、行人在较远位置清晰识别车辆边界与停车状态，规避户外低能见度环境下的碰撞风险。从实际使用场景出发，这类透镜长期暴露在户外环境中，需要耐受紫外线照射、温差变化、雨水冲刷、路面飞石冲击，因此结构设计上采用了带加强筋的边缘卡扣布局，整个透镜主体为弧面穹顶结构，曲面曲率经过光学扩散角度校核，能够将灯组内部LED或者传统卤素光源的点光源光线，均匀打散到规定的照射角度范围内，

　　避免局部光线过强造成眩目，同时保证标识区域的亮度均匀性满足户外警示的可视距离要求。边缘的安装卡扣采用周向均匀分布的设计，每个卡扣的凸起高度与灯壳的卡槽深度完全匹配，装配时不需要额外的紧固件，直接按压即可完成卡接固定，卡扣根部做了圆角过渡处理，避免反复拆装或者低温环境下出现应力断裂的问题，穹顶结构的边缘设置了一圈贴合台阶，装配后能够与灯壳的密封槽完全贴合，配合密封胶条可以实现IP65级别的防护效果，阻挡雨水、灰尘进入灯组内部，避免电路部分出现短路、锈蚀问题。设计过程中首先参考了老式露营车的复古外观风格，透镜的外表面没有做额外的棱纹设计，保持光滑的棕褐色半透明质感，还原老款车型的复古视觉效果，同时在光学性能校核阶段，

　　通过光线追迹模拟调整曲面的曲率参数，保证光线扩散角度符合道路车辆警示灯的相关规范要求，既不会因为曲面过平导致光线集中照射范围过小，也不会因为曲度过大造成光线过度散射、可视距离不足。安装边界方面，透镜的最大外径与灯壳的内圈安装位完全适配，穹顶的凸起高度控制在灯组外轮廓的设计范围内，不会超出车身尾部的安全边界，避免车辆倒车、挪车过程中透镜被障碍物磕碰，边缘的卡扣位置与灯壳上的卡槽一一对应，装配时不需要调整角度，对准后按压到位即可完成固定，卡扣的卡接量经过校核，既能够保证车辆行驶过程中振动状态下透镜不会松脱，也能够在后期维护更换时，不需要专用工具就可以徒手拆卸。这类透镜结构除了应用在老式拖挂露营车的停车标识灯上，

　　也可以适配同规格的复古款拖车、旅居挂车的侧标志灯、尾部示宽灯，结构上的通用性设计让它能够匹配多款老款车型的灯组壳体，不需要对原有灯壳结构做修改就可以直接替换安装，对于复古改装车、老款旅居车的维修配件替换来说，这种兼顾光学性能、安装便捷性、复古外观的透镜结构，能够很好地满足实际使用需求，在结构建模过程中，所有的曲面过渡都做了相切约束，避免出现棱角、折线影响光线的均匀扩散，壁厚保持均匀一致，避免注塑生产过程中出现缩痕、气泡等缺陷，保证透镜的透光均匀性。
